ra9mli
|
Доброго времени. Помогите разобраться с аккумулятором от шуруповерта.
Ситуация такова: Решил заменить на аккумуляторе от шуруповерта "Интерскол" элементы питания типа 18650 в связи с тем, что старые умерли и хватало их на вкрутить один шуруп
После замены, на выходе имеем нормально напряжение 20 вольт. (5 элементов по 4,2 вольта). но стоит только вставить в шуруповерт и нажать на кнопку, контроллер отрубает питание.
Если на полевых ключах замкнуть ножки, то соответственно напряжение не отрубается.
Пробовал отпаивать транзистор который управляет затворами ключей, но эффект нулевой. (странно???)
Что касается высокотоковых аккумуляторов, подключил к шуруповерту. Замкнул ключи чтобы не отрубались, напряжение покоя 20,5 вольта, при резком полном нажатии и удерживании напряжение проседает до 19,8 вольт.
крутит намного бодрее чем дополнительный наполовину разряженный аккум с родными 18650.
На самом контроллере на микросхемах все названия стерты добрыми китайцами.
Может кто-то сталкивался с такими контроллерами или сможет подсказать тип микросхему по которой можно будут нормально гуглить? Или знает как обнулить контроллер.
| IMG_20161226_165721.jpg |
| Описание: |

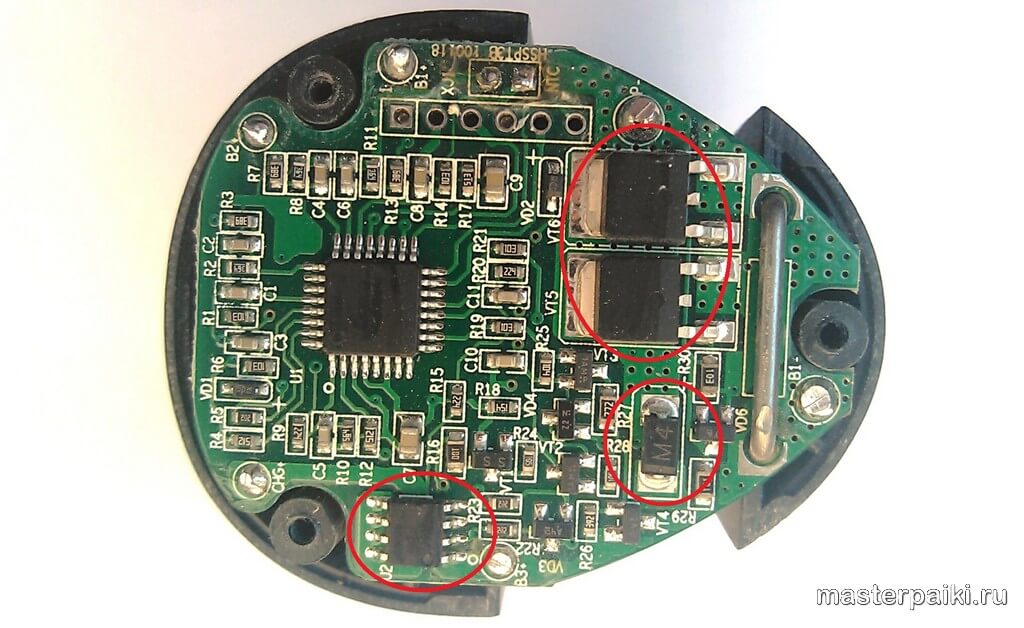

| Все микросхемы на контроллере со стертыми наименованиями. | |
| Размер файла: |
280.68 КБ |
| Просмотрено: |
1027 раз(а) |
|
|
|
blek1
Передовик
Сообщения: 1212
|
Растворителем хорошо микры протри и феном паяльным немного подогрей и увидешь названия своих микр.
ДОБАВЛЕНО 27/12/2016 09:29
Растворитель 646 |
|
|
ra9mli
|
| blek1 писал: | | Растворителем хорошо микры протри и феном паяльным немного подогрей и увидешь названия своих микр. |
Дело в том что названия именно сточены. причем достаточно глубоко. поэтому прочитать и не удается.
На самом микроконтроллере тот что рядом с отверстиями расположенными в ряд, есть остатки конца названия "32" если смотреть под микроскопом, то можно увидеть очертания еще двух цифр, что получается 2332.
|
|
blek1
Передовик
Сообщения: 1212
|
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7329
|
| под шунтом (R1) со стороны маркировки он соединен с площадкой платы? Если да, то попробуй припоем соединить его с площадкой, чтобы исключить (замкнуть) примерно треть шунта. |
|
xarl
Модератор
Сообщения: 21748
|
ra9mli,  |
|
|
ra9mli
|
| БЕЗЫМЯННЫЙ писал: | | под шунтом (R1) со стороны маркировки он соединен с площадкой платы? Если да, то попробуй припоем соединить его с площадкой, чтобы исключить (замкнуть) примерно треть шунта. |
Результат нулевой. Даже если от начала и до конца перекрыть шунт толстой медной проволокой. При появлении нагрузки контроллер отключает напряжение.
Сам шунт с площадками как со стороны маркировки В1- и c площадкой на которой маркировка VT1 соединен..
ДОБАВЛЕНО 27/12/2016 10:11
К стати, на плате присутствует Флеш память. та микросхема что на первой картинке рядом с желтым проводом.
по распайке похожа на стандартную 24с256 - 24с512. пробовал считать с нее дамп программатором, выбирал как 24с256, программатор сразу определил ID микросхемы, считалось тоже без проблем но дам полностью пустой.
Думаю может искать дам флешки? или контроллер хранит там какие-то свои данные? |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7329
|
| Т.е. защита рубится не по току. А со старыми банками защита на этой плате не срабатывает? |
|
|
ra9mli
|
БЕЗЫМЯННЫЙ,
Изначально нет, не срабатывало. Поменять банки на старые тоже нет возможности так как новые ставил высокотемпературным паяльником методом секундного контакта дабы не перегревать элементы. И менять туда, сюда. Как то боязно. |
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
| ra9mli, для твоих 18650 китайцы уже напаяли контроллеров на 2..3..4 и наверное больше банок-литиков - ставишь со своими литиками этот контроллер, а на зарядке включаешь всю напругу на зарядку, может только какой нибудь простенький ограничитель начального тока зарядки нужно будет состряпать чтобы полностью разряженые литики не перегрузили ИБП. А контроллер заряда никелевых банок тебе уже нафик не нужен , т.к. он не обеспечивает безопасную зарядку литиков. |
|
|
ra9mli
|
| viktor_ramb, Старые банки были тоже Li-Ion. Соответственно этот контроллер рассчитан на этот тип аккумуляторов. Плюс ко всему он идет с балансиром так как банки сложены последовательно. Никелевых там не стояло. |
|
|
ra9mli
|
Разобрал корпус от доп аккумулятора. Платка почти аналогичная, только компоненты чють отличаются и расположены чють по другому.
На плате маркировка так же стерта. НО, на контроллере осталась надпись Atmel и тут даже гадать не нужно. Видим самую обыкновенную Атмегу8.
Так же рядом с контроллером есть площадка для программирования. с маркировкой "HSSTP5A_091124"
ДОБАВЛЕНО 28/12/2016 13:51
На той плате где я менял аккумуляторы, надпись "HSSPT5C_120717"
ДОБАВЛЕНО 28/12/2016 13:58
Причем на работающем,на контроллере присутствует напряжение 6в. а на ремонтируемом оно отсутствует.
Если вставить работающий аккум в шуруповерт и нажать на кнопку, напряжение проседает до 4,8в.
Если вставить НЕ работающий, то напряжение появляется, но всего 2,7 в.
| IMG_20161228_164208.jpg |
| Описание: |
|
| Размер файла: |
303.03 КБ |
| Просмотрено: |
747 раз(а) |
|
|
|
|
Vital70
|
Добрый день!
Получилось разобраться с проблемой?
У меня такая же проблема с аккумулятором |
|
|
Stefan.
|
| С обратной стороны термопредохранителя нет ? |
|
|
Ingvarr7208
|
Добрый день!-есть вопросик?-данные фото это от какого именно шуруповёрта Интерскол?-за ранее СПАСИБО
ДОБАВЛЕНО 08/10/2017 12:01
Добрый день есть ещё вопросик!-в модели Интерскол ДА-10-10.8 ЭР-тоже ATmel стоит?-СПАСИБО!
 -10-10.8 ЭР.jpg 109 КБ Скачано: 470 раз(а)
|
|
|
PetrChalyh
|
| Подскажите как подключается сборка из 5 АКБ к такой плате. Плата досталась по случаю. |
|
