Сообщение #1 от 19/06/2008 20:20 цитата

Научите читать схемы. Плиз. Думаю не только мне будет интересно. Все электронные элементы я знаю. Но соединить в одно целое, это наверно таллант нужен? или тренировка. Был у меня тест один. Показали мне схему и спросили-- что это? А там транзисторы, конд-ры, микросборки. Ну я так и сказал)))) Могу я например такие схемы читать---кажется там где стоит колебательный контур, то это для приёма сигналов?))) Впринципе что происходит практически во всех схемах? Это ведь генерирование и усиление сигнала? Вот как узнать где сигнал генерируется, а где усиляется? Может я что не то говорю, вы извините. Есть ведь ещщё усиление по многим факторам: усиление по току, усиление по вольтам. А усиление по мощности, сразу по току и по вольтам делает транзистор? Как распознать что и где усиляется(ток, вольт, сигнал, и.т.п.) Книжки я читал, много оттуда подчерпнул.)) Можете показать мне шемки и по ней всё хорошо объяснить?
Кто захочет ответить, может цитировать фразы и под ними писать ответ)
мастер-ломастер
Модератор
<B>Модератор</B>
Сообщения: 9972

Сообщение #2 от 19/06/2008 20:38 цитата

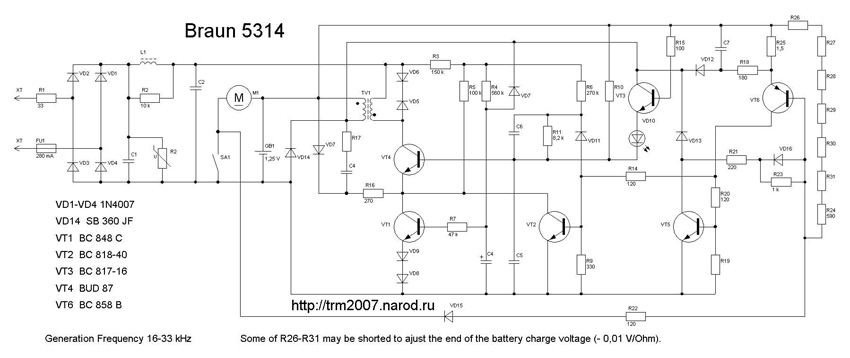

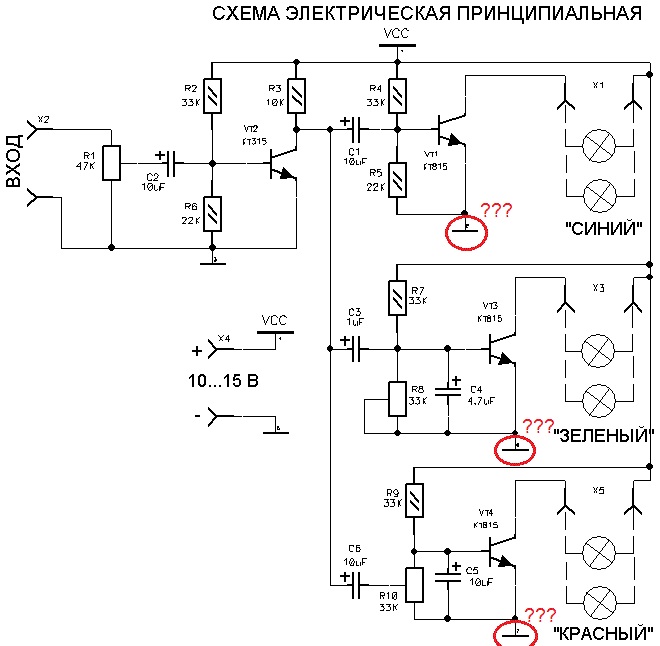

monopolie, привет! Выкладывай любую схему, я скажу как она читается улыбка
Spec
Спецсервис
Сообщения: 1627
Spec

Сообщение #3 от 19/06/2008 23:13 цитата

мастер-ломастер, в смысле слева направо или справа на лево? Мне кажется автору темы следует начать с азов и представить себе как электрончики пробегают по переходам. Такая вобще тема забавная.
rematik
Флудоголик
Сообщения: 35541

Сообщение #4 от 19/06/2008 23:46 цитата

В школьной программе по физике написано какие элементы активные, какие пассивные, что есть усилитель и необходимые условия генерации, а также колебательные процессы периодические, затухающие поамплитуде и частоте. Да в принципе все основы там есть, и даже больше, чем это нужно.
iga
Заместитель Администратора
<b>Заместитель Администратора</b>
Сообщения: 11800
iga

Сообщение #5 от 24/06/2008 16:24 цитата

monopolie писал:
Можете показать мне шемки и по ней всё хорошо объяснить?
rematik, может подмигивание только у него шемок мало осталось. только для себя.

- - - - - - - - -
На форуме ESpec 2 190 844 сообщений в 209 079 темах.
R2
Мир дружба жвачка
Сообщения: 1289
R2

Сообщение #6 от 01/07/2008 02:27 цитата

monopolie,
резистор R
конденсатор C
индуктивность L
диод D
транзистор Q
И Т П.....
R2
Мир дружба жвачка
Сообщения: 1289
R2

Сообщение #7 от 01/07/2008 02:38 цитата

monopolie, лучше купи книгу ^ЮНЫЙ РАДИОЛЮБИТЕЛЬ^
R2
Мир дружба жвачка
Сообщения: 1289
R2

Сообщение #8 от 01/07/2008 02:46 цитата

m.ix, лучше самому научиться на практике ,если начинаюший любитель

ДОБАВЛЕНО 01/07/2008 03:49

начинай с этого http://monitor.espec.ws/section14/topic105487.html
m.ix
Master Mixa
Сообщения: 1972+
m.ix

Сообщение #9 от 01/07/2008 02:59 цитата

R2
Мир дружба жвачка
Сообщения: 1289
R2

Сообщение #10 от 01/07/2008 03:01 цитата

monopolie, скачай журнал юный техник

http://jt-arxiv.narod.ru/utpril85.html

ДОБАВЛЕНО 01/07/2008 04:04

или эту http://www.retrolib.narod.ru/book_r6.html
monopolie
Новичок
Сообщения: 21

Сообщение #11 от 01/07/2008 17:32 цитата

мастер-ломастер, Объясните мне плиз вот эту простую схемку плиз. http://www.irls.narod.ru/per/bug50.htm для чего нужны и как работают транзисторы в схеме, для чего нужен дроссель там где он стоит, для чего нужны конденсаторы, для чедо нужен диод, который почемуто соединён с корпусом?
надеюсь твой ник никак не связан с твоими способностями.

ДОБАВЛЕНО 01/07/2008 18:34

http://www.radiokot.ru/forum/posting.php?mode=reply&t=9658
мастер-ломастер
Модератор
<B>Модератор</B>
Сообщения: 9972

Сообщение #12 от 01/07/2008 18:59 цитата

monopolie, привет! Схемы читаются слева на право и сверху вниз--- это по обозначению элементов схемы.По твоей схеме ----- сигнал с микрофона усиливается транзистором и подаётся на высокочастотный генератор, и далее в аннтену, происходит амплитудная модуляция, то есть звуковые колебания с микрофона меняют амплитуду высоких частот, происходит амплитудная модуляция, там ещё есть понятие глубина модуляции, но это потом, дроссель стоит что бы высокочастотные колебания не проникли в цепи питания, потому что питание общее и будут паразитные наводки, схема с общим эммитером, конденсаторы нужны что бы пропустить переменый сигнал. то есть полезный и не пропустить постоянный, а диод это --светодиод красного цвета , он показывает что питание идёт в схему, кроме амплитудной , есть ещё и частотная модуляция, круговая,и т.д.
R2
Мир дружба жвачка
Сообщения: 1289
R2

Сообщение #13 от 01/07/2008 20:22 цитата

monopolie, там все и так описано
monopolie
Новичок
Сообщения: 21

Сообщение #14 от 03/07/2008 15:13 цитата

А почему ты не начал читать схему с того момента где подаётся питание на этот прибор? (8вольт).... А как транзисторы здесь работают? Я думал сигнал должен сниматься с коллектора, а тут на базу и коллектор идёт сигнал с микрофона? И почему в дроссель именно сверху войдёт сигнал с микрофона, а не обходом через Р5?)))) Про конденсаторы понятно. Они тут все как разделительные стоят?
Спасибо кстати. классно! голливудская улыбка
мастер-ломастер
Модератор
<B>Модератор</B>
Сообщения: 9972

Сообщение #15 от 03/07/2008 16:20 цитата

monopolie, привет! Резистор R3---нагрузка коллектора, R2--- задаёт рабочую точку, то есть начальный ток базы, как только включили питание, высокочастотный генератор начинает работать, не все конденсаторы разделительные, С1 фильтр питания,сигнал с микрофона пойдёт через R4, весь высокочастотный усилтель включён как бы нагрузкой коллектора VT1 , потому что он модулировается звуковыми колебаниями , идущими с микрофона улыбка улыбка улыбка

ДОБАВЛЕНО 03/07/2008 18:03

monopolie, при обозначение элементов испльзуются латинские буквы Резисторы----R5, а не Р5, как ты написал улыбка
Фокс
Передовик
Сообщения: 2261
Фокс

Сообщение #16 от 03/07/2008 21:18 цитата

самому учится можно , но очень долго .
лучше когда тебя учат , непосредственно с практикой , вот например Микс может научить !

схемы читать просто , начни с элементарных , батарейка-лампочка-тумблер.

а потом уже посложней , вместо лампочки светодиод + резюк , а ещё если паралельно светодиоду конденсатор электоролитический впаять , то получится фокус ! голливудская улыбка
monopolie
Новичок
Сообщения: 21

Сообщение #17 от 04/07/2008 13:20 цитата

Вот ты говоришь высокочастотный генератор, высокочастотный усилитель. А как разобраться где они находятся? Вроде ставятся в разной последовательности резисторы, конденсаторы и индуктивности? Можешь обьяснить что подаётся на транзисторы и что уходит с них в этой схеме и зачем? Недавно читал про шунтирование. Сказано что если поставить конденсатор параллельно какомунибудь элементу, то на этом элементе подавляется сигнал переменного тока(для этой схемы это значит что подавляется импульс с микрофона). На транзисторе VT2 стоит аж 2 конденсатора, почему не шунтируется сигнал на нём? И почему сигнал с коллектора VT1 не идёт обходом через R5 и сразу на антенну? Про резисторы R3 и R2 я понял что это делитель напряжения а конденсатор C1 и резистор R1 это фильтр нагрузки. Кстати между делом хотел про фильтры нагрузки спросить. Вот когда конденсатор(фильтр) ставят после диодного моста, то как конденсатор будет фильтровать? Он будет просто накопителем энэргии а не фильтром.
мастер-ломастер
Модератор
<B>Модератор</B>
Сообщения: 9972

Сообщение #18 от 04/07/2008 14:22 цитата

monopolie, часть сигнала попадает с коллектора VT1 и череp R5 на аннтену, но это ничего не дает, сигнал же низкочастотный, он не будет излучаться в пространство улыбка Конденсторы С3 С4 С5 образуют время задающюю цепь ВЧ генератора. Конденсатор большой после диодного моста --- Сглаживающий, он сглаживает пульсации, которые образуются после выпрямления сетевого напряжения улыбка Конденсатор включённый параллельно резистору, образует RC цепь, то есть время задающюю цепь где t=RxC , но это отдельный разговор улыбка
monopolie
Новичок
Сообщения: 21

Сообщение #19 от 04/07/2008 15:10 цитата

мастер-ломастер писал:
monopolie, часть сигнала попадает с коллектора VT1 и череp R5 на аннтену, но это ничего не дает, сигнал же низкочастотный, он не будет излучаться в пространство улыбка


Почему он низкочастотный? Как ты узнал? Низкочастотные сигналы не излучаются в пространство? Есть ведь низкочастотные усилители для аудиоприборов. Правда там сигнал на колонки подаётся.

Про RC цепь я немного знаю. А вот про шунтирование не очень. Выходит что фильтры и шунты это одно и тоже?

мастер-ломастер писал:
Конденсторы С3 С4 С5 образуют время задающюю цепь ВЧ генератора.


Времязадающщую цепь ВЧ? Чтото припоминаю.. цепь задержки и в этот момент задержки должно происходить какоето действие? Или чтото путаю?

Про конденсатор конденсатор после моста я читал «Основы электротехники» http://bookpedia.ru/index.php?newsid=6401
52ая страницца. Там расплывчато както написано. в двух предложениях разные утверждения.
мастер-ломастер
Модератор
<B>Модератор</B>
Сообщения: 9972

Сообщение #20 от 04/07/2008 16:22 цитата

monopolie, ну ты меня удивляешь----- Ты в микрофон говоришь, частота речи человека примерно от 100гц до 7000гц ---это и есть низкочастотные колебания улыбка Усилители УНЧ ---вот они и усиливают диапазон 20гц----30000гц---это песни, музыка и.т. д.
