Meredian TK-T5470 - опознать шасси для базы

  Список форумов » CRT-телевизоры

Следующая тема · Предыдущая тема
АвторСообщение
a gosha
Завсегдатай
Сообщения: 623

Сообщение #1 от 01/04/2013 21:52 цитата

Meredian TK-T5470
--------------------------------------------------
40-00NX56-MAQ1XG
--------------------------------------------------
UOC - TDA11136PS/N3/3/AM1
Memory - 24C16WP
SMPS - NCP1337P+JCS7N60F
TR Chopper - BCK-35079
SAW - D2909C
Vertical - LA78141 (TDA9302H)
Sound - TDA7266 SA
Tuner - F26GT-3BA-E
Tube - A51ALQ13X04
FBT - BSC25-N1579
HOT - 2SD5024
RGB Amp. - 2SC2482 + BF423+BF422




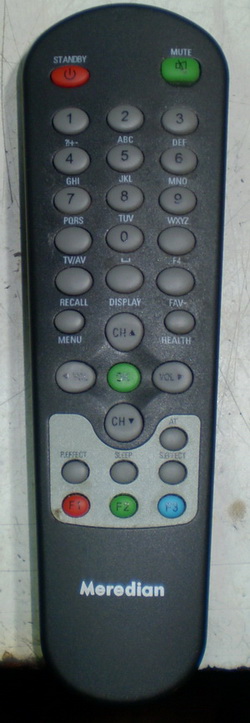

 Описание:
 Размер файла:  281.75 КБ
 Просмотрено:  1422 раз(а)



  301.jpg  66.08 КБ  Скачано: 1197 раз(а)
JYRIJJ
Спец-агент
Спец-агент
Сообщения: 4741
JYRIJJ

Сообщение #2 от 01/04/2013 22:01 цитата

a gosha, Там же написано, NX56 подшучивать, дразнить
Вано
Передовик
Сообщения: 2156

Сообщение #3 от 01/04/2013 22:06 цитата

http://www.eserviceinfo.com/downloadsm/64067/TCL_.html
a gosha
Завсегдатай
Сообщения: 623

Сообщение #4 от 01/04/2013 22:21 цитата

JYRIJJ, ,,,, NX56 http://monitor.espec.ws/section1/topic158528.html
здесь состав другой.
может так NX56-MAQ1XG
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #5 от 01/04/2013 22:53 цитата

a gosha писал:
NX56 http://monitor.espec.ws/section1/topic158528.html
Если быть точным, там на фото, шасси NX56B.
aze1959
Распугиватель "гениев"
Сообщения: 6501
aze1959

Сообщение #6 от 01/04/2013 22:57 цитата

шасси NX-56 версий не одна
вроде как подходит схема RCA 21H92S или Thomson 21U15
не нашол.
у меня на форуме 8 версий (точнее 9 но одну ещё не прикрепил) этого шасси. один в один по составу-нет
aze1959
Распугиватель "гениев"
Сообщения: 6501
aze1959

Сообщение #7 от 01/04/2013 23:43 цитата

BGH BT2109USM http://www.dtforum.net/index.php?topic=133951.msg1011028095;topicseen
вот эту схему можно примерить
a gosha
Завсегдатай
Сообщения: 623

Сообщение #8 от 02/04/2013 00:20 цитата

Yuritsh, тдкс

 Описание:
 Размер файла:  278.87 КБ
 Просмотрено:  691 раз(а)



aze1959
Распугиватель "гениев"
Сообщения: 6501
aze1959

Сообщение #9 от 02/04/2013 16:36 цитата

прмеряйте
http://televid-sib.ru/index.php?topic=1501.0
01-00NX56-MA1
шасси NX56, TCL 21E5S, TCL 21M63US, TCL NT21M92, TCL NT25M95, TCL 29A41, TCL 29E64S, TCL 29M62S, TCL 29V9.
Состав: процессор UOC, память M24C16, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, КР STV8172A, HOT 3DD3402, HOT 2SC5885.

http://televid-sib.ru/index.php?topic=1573.0
01-0NX56B-MA1
шасси NX56B, TCL 21E6, TCL 21V19.
Состав: ИП TEA1533P, ИП 2SK3115, УНЧ TEA2025B, КР STV9302, HOT 2SC5885.

http://televid-sib.ru/index.php?topic=4777.0
01-NX56WX-MA1
шасси NX56, TCL DVS21F3.
Состав: память 24WC08, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, HOT 3DD3402, HOT 2SC5885.

http://televid-sib.ru/index.php?topic=2533.0
шасси NX56A
Состав: процессор TDA11135P, память 24WC16, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, HOT 3DD1556, HOT 3DD5023.
шасси NX56B
Состав: процессор TDA11135P, память 24WC16, КР STV9302B, ИП TEA1533P, ИП 2SK3115, УНЧ TEA2025B, HOT 2SC5885.
шасси NX56C-LA
TCL 14F1.
Состав: процессор TDA11145P, память 24WC16, КР STV9302B, ИП TEA1533P, ИП 2SK3115, УНЧ TEA2025B, HOT 2SC5885.
шасси NX56E AP
TCL 21K9US.
Состав: процессор TDA11135P, память 24WC16, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, HOT 3DD1556, HOT 3DD5023.
шасси NX56E-LA
QLS 21F1.
Состав: процессор TDA11135P, память 24WC16, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, HOT 3DD1556, HOT 3DD5023.
шасси NX56LA
TCL 21M63US, TCL 29185. (40-00NX56-MAPIXG)
Состав: процессор TDA11135P, память 24WC16, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, HOT 3DD1556, HOT 3DD5023.
шасси NX56-LA
QLS 29M62S.
Состав: процессор TDA11135P, память 24WC16, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TDA7266SA, HOT 3DD1556, HOT 3DD5023.
шасси NX-56 VERSION G
BGH BT2909S, BGH 29M63.
Состав: процессор TDA11135, память 24WC16, КР STV8172A, ИП NCP1337, ИП 2SK2996, УНЧ TEA2025B, HOT 2SC5885, 3DD3402.
