Grundig P37-830/4text DAVIO37 CUC7303 сгорел дроссель

  Список форумов » CRT-телевизоры
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
SAM46
Участник
Сообщения: 294

Сообщение #1 от 05/02/2023 14:30 цитата

2 года назад сгорел дроссель EPCOS 2*30mH 0,5A B82732-R2501-B30.Я его восстановил.Теперь 2 ой раз.Восстановить не удалось обмотки залиты лаком.Пытался разобрать никак.Сердечник не съёмный не разборный.Нашёл тоже сдвоенный EPCOS, но на 47mH.Возможна замена или какие -то заморочки типа отмотать до 30mH.Инуктометра нет. хммм...
валентин-сибиряк
Фанат форума
Сообщения: 8114
валентин-сибиряк

Сообщение #2 от 05/02/2023 15:04 цитата

Это что за дроссель,сетевой что ли?
n max
Модератор
<B>Модератор</B>
Сообщения: 15928

Сообщение #3 от 05/02/2023 15:14 цитата

Сетевой что б спалить тут надо постараться-сами оно ни с того ни с сего как то не горели.
Мож сточный что размер регулирует-эти горели и не раз
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7202

Сообщение #4 от 05/02/2023 15:54 цитата

n max, за свою практику дважды мннял сгоревшие в уголь сетевые дросселя, причем один раз заменил вместе с куском платы и при первом включении (картинка правда была кривовата мягко гоаоря) обжег о него руку. А виновата была как ни странно усохшая сетевая банка. Никакой утечки просто потеря емкомси и esr большое. Второй раз увидев выгоревший дроссель сразу померял банку и поменял вместе с ним. Что за тела были уже не помню но разные.
валентин-сибиряк
Фанат форума
Сообщения: 8114
валентин-сибиряк

Сообщение #5 от 05/02/2023 17:00 цитата

Сетевые горят только из-за сетевой банки.Тоже меня один раз -в уголь сгорела. бяка
SAM46
Участник
Сообщения: 294

Сообщение #6 от 05/02/2023 18:47 цитата

Да сетевой, а ранее позистор С1250. Удивляться не чему. Телику больше 20лет.Сетевая банка в порядке.
iv-9
Фанат форума
Сообщения: 6161
iv-9

Сообщение #7 от 05/02/2023 18:51 цитата

Попробуй заменить его перемычками и заметить разницу)
iyzef
Хитрый лис
Сообщения: 7854
iyzef

Сообщение #8 от 05/02/2023 19:57 цитата

Банки сухие за всю практику мож раз два попадались.Взорватые, разорваные в клочья или просто беременные - этого ессно навалом.Но чтоб Др сетевой в уголь ушел - тут надо хотя бы один диод в мосту убитый иметь и то при условии что пыр системы гвоздь! Даже позистор на такое не способен....хотя хз какой там у ТС стоит, про него ничего не сказано почему то. Я вот думаю что внутри позистора вместо таблеток давно уже труха, периодически замыкающая и пр сетевой ампер эдак на двадцать смех
n max
Модератор
<B>Модератор</B>
Сообщения: 15928

Сообщение #9 от 05/02/2023 19:57 цитата

iv-9 писал:
Попробуй заменить его перемычками и заметить разницу)

Китайцы давно так в компьютерных блоках питания делают.Для самого девайса разницы ни какой,вот только помехи от преобразователя в сеть полезут.
Индуктивность этого дросселя не критична что есть то и ставьте.
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7202

Сообщение #10 от 05/02/2023 20:51 цитата

iyzef, вот я привел пример из собственной практики, а дальше хочешь верь, хочешь нет. Диоды и предохранитель целы были, выгорела рлата под дросселем. После замены дросселя тело заработало.
валентин-сибиряк
Фанат форума
Сообщения: 8114
валентин-сибиряк

Сообщение #11 от 06/02/2023 08:23 цитата

Если банка сухая,то дроссель начинает постепенно греться,через 3 часа как утюг,а потом спекается.Причём пульсации почти не видно-питатель всё выравнивает.3 раза попадалось,но сгорал дроссель 1 раз. бяка
SAM46
Участник
Сообщения: 294

Сообщение #12 от 06/02/2023 11:54 цитата

Я в сомнении ставить ли дроссель мой, что сгорел B82732-R2501-B30 а предлагают купить венгерский на чипе B82731- M2501-A30 далее одинаково:EPCOS 2*30mH 0,5A 250В. Смотрел спецификацию TDK и расшифровку, и если разница в габаритных размерах, то придётся сверлить дырки в плате БП.Что означает М2501?Ir-0,5a для R2501 Vertical version(моя)пропущено в артикуле О:АО30 у них А30.В тоже время маркировка на моём-В30.На фото чипа дроссель очень похож на мой .

ДОБАВЛЕНО 06/02/2023 12:02

Пока кончились преды на 2,5А ,а на 2,0А мгновенно сгорают. Но у себя нашёл на 3,13А те же размеры 5*20мм стеклянный.Ставить ?Или ток измерить? замешательство
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7202

Сообщение #13 от 06/02/2023 12:10 цитата

SAM46, на каком ЧИПЕ может быть дроссель? Прежде чем менять предохранители надо бы неисправность вызвавшую сгорание дросселя найти, а то и 10 амперные сгорать будут.
birluk
Передовик
Сообщения: 1987
birluk

Сообщение #14 от 06/02/2023 13:07 цитата

SAM46, мост,позистор,ключевой транзистор- проверены? Предохранитель так просто не сгорает. Где то кз.
n max
Модератор
<B>Модератор</B>
Сообщения: 15928

Сообщение #15 от 06/02/2023 18:04 цитата

Пусть лампочку подключит отсоединив петлю там видно будет
iyzef
Хитрый лис
Сообщения: 7854
iyzef

Сообщение #16 от 06/02/2023 21:35 цитата

БЕЗЫМЯННЫЙ, Др нужен чтоб высокая частота в сеть не уходила. А в твоем случае видимо рядом что то работало "без дросселя", что нибудь мощное, частотник например.
    А вот SAM46, посоветую просто поставить новые диоды в мост!
    ...меня один телик моск вынес-через лампочку работает норм, напрямую ключ(полевик) в б/п калится.Т.к. шимка и ключ меняны до меня были, решил бульдозером по б/п пройти, начал с моста- один диод утечку показал прим. 150Ком.После замены всех четырех диодов проблема пропала..
А тс наверняка банку менял на более мощную (Uраб.побольше и емкость побольше)теперь у нее ESR будь здоров-любую кривую постоянку выдержит без нагрева!..достается теперь дросселю и пырам!смех
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7202

Сообщение #17 от 06/02/2023 22:04 цитата

iyzef, мля, в третий раз повторяю: телевизор делал в мастерской, рядом кроме кучи других теликов-видаков ничего мощного включено не было. Дохлая деталь в теле исходно видна одна и это пресловутый дроссель сгоревший в уголь вместе с платой под ним, все остальное живое. Банку не проверил, выглядела нормально, стал проверять только когда обжегся. Один дохлый диод обычно выбивает пред без нагрева дросселя.
У тс банка "в порядке" т,е параметры отличаются от номинала меньше чем на порядок я так думаю.
birluk
Передовик
Сообщения: 1987
birluk

Сообщение #18 от 06/02/2023 22:29 цитата

БЕЗЫМЯННЫЙ писал:
SAM46, на каком ЧИПЕ может быть дроссель?
может он магазин чип и дип имел ввиду.
SAM46
Участник
Сообщения: 294

Сообщение #19 от 07/02/2023 18:55 цитата

Да магазин" Чип и Дип " в г.Волгограде. Купил преды на 2.5А.На банке 313в.Перемычки вместо дросселя ставить не буду. Решил заказать на чипе дроссель на 47mH. упс!
SAM46
Участник
Сообщения: 294

Сообщение #20 от 16/02/2023 21:44 цитата

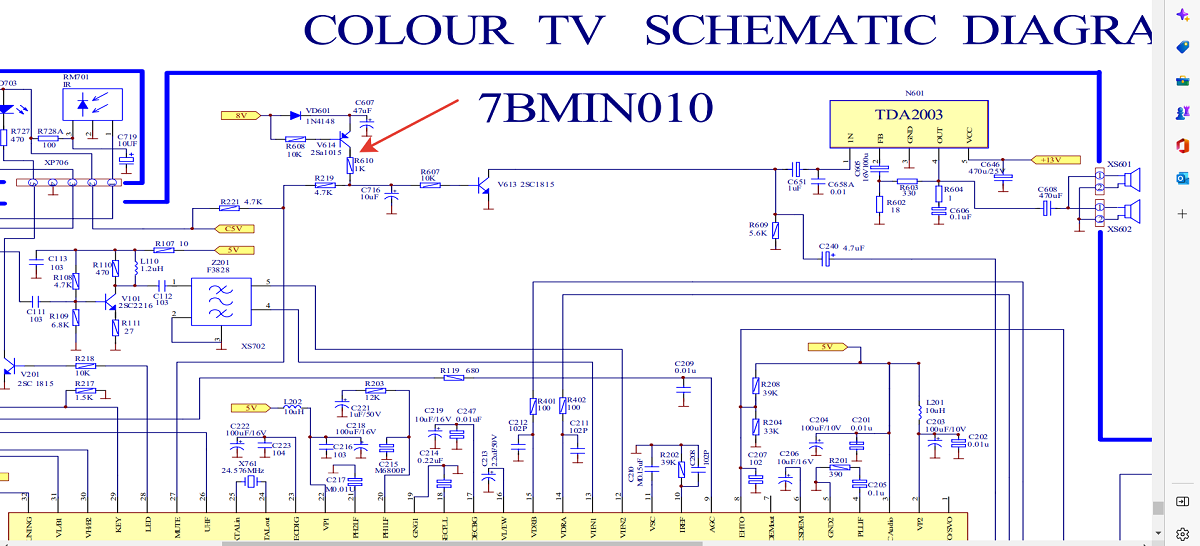

Установил дроссель 2*47mH и заменил 4 диода- пробиты моста.Нет 12в. Собрал схемку на столе и проверил стаб LM317T- рабочий.Нет 5в стало быть не горит светодиод нет питания проц IC850 и далее 33в...Похоже каюк шимке UC3842N .А силовой транзистор MJF18004C думаю не пострадал.Нет напр 16,5в?Не работает проц IC850, и не будет работать стабилизатор 12в без команды с 40pin проца сумашествие
