Есть два монитора Samsung 910N и 940N. В 910 сдох процессор, в 940 - лампы подсветки. Поскольку материнки почти идентичны, установил плату с 940 на 910. Всё работает за исключением пустяка: OSD на мониторах разные, и кабели разные. На плате 910 6-пиновый (используется 5) CN200.
На плате 940 (рабочей) - 4-пиновый.

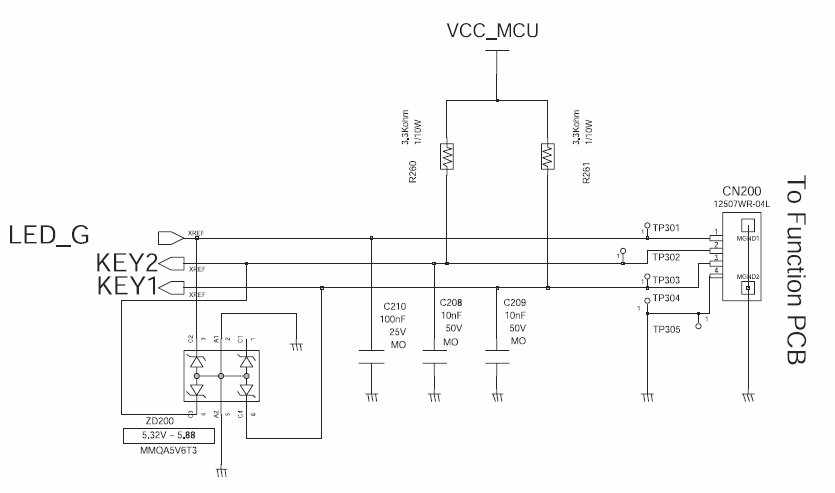

Структура подводки от OSD монитора 910 такая
1 VCC (синий провод)
2 LED_GRN
3 NC
4 Key 2
5 Key 1
6 GND (красный провод)
Структура подводки от OSD монитора 940 такая
1 VCC +5V DC Power (output)
2 RXD Receive Data Signal
3 TXD Transmit Data Signal
4 GND Power Ground
Возможно ли сделать переходник от OSD 910 к плате 940?
Можно ли полагать, что если у 910 1 провод синего цвета, то и у 940 кабеля синий цвет соответствует 1 проводу?
Как вариант - выломать OSD из 940 и использовать его как выносной пульт. Но лучше попробовать соединить плату 940 с OSD 910. Главное, не сжечь плату.
Как это можно сделать, ведь OSD - on-screen display ???
