iv-9
Фанат форума
Сообщения: 6298
|
| samson61007 писал: | | "Нет напряжения питания коррекции растра" |
| samson61007 писал: | | пропало питание +28 вольт на коррекцию растра |
Теперь подробнее, какое еще питание 28 вольт, почему именно 28 вольт, откуда вообще это нарыл. В какой точке меряешь напряжение. Если убрать резистор 1 Ом в цепи коррекции, какое напряжение на управляемом диоде модулятора? Что поставил вместо сгоревшего? |
|
|
samson61007
|
| iv-9 писал: | | samson61007 писал: | | "Нет напряжения питания коррекции растра" |
| samson61007 писал: | | пропало питание +28 вольт на коррекцию растра |
Теперь подробнее, какое еще питание 28 вольт, почему именно 28 вольт, откуда вообще это нарыл. В какой точке меряешь напряжение. Если убрать резистор 1 Ом в цепи коррекции, какое напряжение на управляемом диоде модулятора? Что поставил вместо сгоревшего? |
28 вольт беру от старой , рабочей практики. До того как выгорел управляемый диод с q801 оно было. Правда 32 вольта. Почему 28?потому что по графику осцилограммы указано 28 вольт на средней точке диодного модулятора. . есть резистор или его нет. Не важно. Напряжение 1.5 вольт. До 10 вольт можно поднять заменив конденсатор (нижний. Счас с мобильного его номер не помню) 473 (47000pf) на 103(10000pf) я знаю что это не верно. Поставил назад ту ёмкость и С406 вместо 823 поставил 723 верхний диод модулятора вылетает. Транзистор корекции нагревается. Все происходит быстро. Напряжение проверить не успел. Практиковать дальше не стал. Счас купил кондеры через пару часов поменяю. Думаю что проблема именно в нем. Но не уверен.. Ещё. В схеме стоит дроссель l411 а в наличии её не было. Потому думаю на С406 |
|
iv-9
Фанат форума
Сообщения: 6298
|
| samson61007 писал: | | 28 вольт беру от старой , рабочей практики. До того как выгорел управляемый диод с q801 оно было. Правда 32 вольта. Почему 28?потому что по графику осцилограммы указано 28 вольт на средней точке диодного модулятора. . есть резистор или его нет. Не важно. |
Да Вы, братец, фантазер. Это в какой "старой практике" питание схемы коррекции растра делалось с помощью диодного модулятора? Будешь один ипаться, старый практикант, пока не научишься хотя бы отвечать на вопросы. Тебя же не спрашивают, важно или не важно. Задали вопросы - извольте ответить, а не пускаться в разлагольствования.
| samson61007 писал: | | Почему 28?потому что по графику осцилограммы указано 28 вольт на средней точке диодного модулятора. . есть резистор или его нет. Не важно. |
Шедеврально  |
|
|
samson61007
|
| Цитата: | | Шедеврально |
как бы ты не прикалывался дабы меня принизить-поменяв кандеры напряжение 28в. появилось ..увы батенька.. вы обложались в своем сарказме.. увы.увы увы..ибо как говорит НТП Напряжение смещения формируется на вторичке ТДКС и заводится между диодами модулятора (коллекторная нагрузка НОТ)
Управление смещением идет с 83 пина проца и заводится на базу драйвера управления выходным транзистором коррекции.. это вам в качестве бонуса....  что- в "топку" мою тему??? конечно, я не стану говорить что твоей помощи не было..была и не малая и потому тебе отдельное спасибо.. и это честно |
|
iv-9
Фанат форума
Сообщения: 6298
|
И это напряжение является напряжением питания чего? Еще раз повторяю - фантазер и изобретатель велосипедов, даже читать стыдно.  Меня-то учить, как ремонтировать ТВ не надо. Мастера такие поломки на вызове ремонтируют за полчаса-час, иначе лапу будут сосать. Короче, в сад. Если на форуме мастеров хочешь общаться на равных - стань мастером. Если не мастер и хочешь помощи - поменьше гонору и ламерских рассуждений. Всех форумчан отпугнул от темы своими постами. Удачи. |
|
|
samson61007
|
| iv-9 писал: | | поменьше гонору и ламерских рассуждений. |
взаимно...
ДОБАВЛЕНО 07/10/2015 01:20
| iv-9 писал: | | И это напряжение является напряжением питания чего?. |
и ты говоришь что ты такие ремонты за пару минут? а такие глупые вопросы задаешь..да  ...и еще..я не зарабатываю на этих ремонтах.. я помогаю людям как раз экономить на тех самых ремонтах..ГУТ? Это у вас все в деньги упирается. типа советы не даете , боитесь что кто то на вас типа заработает..вам не понятен смысл альтруизма, взаимопомощи, взаимовыручки.. я пол жизни геологом проработал. всю тайгу пеха протопал..везде и всегда руку помощи подавали всем, даже совершенно посторонним людям..ибо такой жизнь видели..Не за деньги или за славу.. ПРОСТО так...потому что мы люди...не забывайте это и еще раз огромное спасибо всем кто так или иначе мне помог и подсказал, ибо ваша помощь такая же бескорыстная как и ремонт этого телевизора..не за деньги а за простое человеческое спасибо от женщины которой уже под 70 лет... |
|
iv-9
Фанат форума
Сообщения: 6298
|
Ты меня не перетроллишь. Ответь, питанием чего являются твои фантастические 28 вольт, созданные в диодном модуляторе, потом расскажи, как выходной транзистор коррекции управляет своим же питанием (с твоих слов).  Открой схему 3УСЦТ, старый практик, и посмотри, откуда берутся твои 28 вольт, на которых ты зациклился, и что они питают. Балабол.
Я не боюсь, что ты на мне заработаешь, напрягает, когда человек, далековатый от сути вопроса, начинает другим впаривать эту суть. |
|
|
samson61007
|
| iv-9 писал: | | Ты меня не перетроллишь.. |
я давно не в том возрасте уважаемый что бы тратить время на всякую чушь и тем более отвечать на оскорбления..
ДОБАВЛЕНО 07/10/2015 01:31
| iv-9 писал: | | Ты меня не перетроллишь. Ответь, питанием чего являются твои фантастические 28 вольт, созданные в диодном модуляторе, потом расскажи, как выходной транзистор коррекции управляет своим же питанием (с твоих слов). Открой схему 3УСЦТ, старый практик, и посмотри, откуда берутся твои 28 вольт, на которых ты зациклился, и что они питают. Балабол. |
ГУТ? Это у вас все в деньги упирается. типа советы не даете , боитесь что кто то на вас типа заработает..вам не понятен смысл альтруизма, взаимопомощи, взаимовыручки.. я пол жизни геологом проработал. всю тайгу пеха протопал..везде и всегда руку помощи подавали всем, даже совершенно посторонним людям..ибо такой жизнь видели..Не за деньги или за славу.. ПРОСТО так...потому что мы люди...не забывайте это и еще раз огромное спасибо всем кто так или иначе мне помог и подсказал, ибо ваша помощь такая же бескорыстная как и ремонт этого телевизора..не за деньги а за простое человеческое спасибо от женщины которой уже под 70 лет... |
|
iv-9
Фанат форума
Сообщения: 6298
|
| Тут тоже далеко не мальчики. Удачи тебе и твоей женщине. |
|
|
samson61007
|
| iv-9 писал: | | Тут тоже далеко не мальчики. Удачи тебе и твоей женщине. |
женщина не моя.. но все равно спасибо..Я ей передам |
|
Joiner
Фанат форума
Сообщения: 3612
|
| samson61007 писал: | ...
ГУТ? Это у вас все в деньги упирается. типа советы не даете , боитесь что кто то на вас типа заработает..вам не понятен смысл альтруизма, взаимопомощи, взаимовыручки.. я пол жизни геологом проработал. всю тайгу пеха протопал..везде и всегда руку помощи подавали всем, даже совершенно посторонним людям..ибо такой жизнь видели..Не за деньги или за славу.. ПРОСТО так...потому что мы люди...не забывайте это и еще раз огромное спасибо всем кто так или иначе мне помог и подсказал, ибо ваша помощь такая же бескорыстная как и ремонт этого телевизора..не за деньги а за простое человеческое спасибо от женщины которой уже под 70 лет... |
Называется - Остапа понесло.

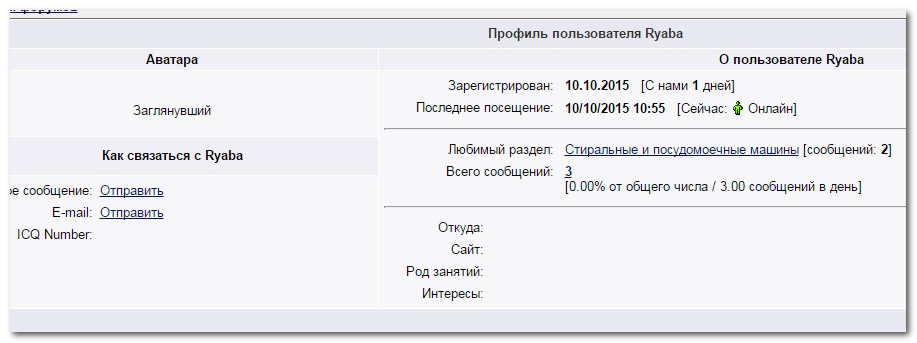

Уважаемый, профиль нужно заполнять, тогда ситуация ясной становится.
А про вылетающие транзюки коррекции инфы в нэте вал. На любые шаськи, на любые бренды, на любые клоны. Рассмотрены тысячи вариантов вылета ключа коррекции, так что не нужно тут про посторонних людей. Может где-то в тайге встретить человека - большая радость, а здесь назойливые "грамотные" клиенты просто раздражают. Ладно бы просто помощи просят, а то еще, блин, и с претензиями.
Кароче по теме - забиваешь в поиск "шасси KS7C транзистор коррекции" и роешь выпавшие темы типа этой
http://monitor.espec.ws/section1/topic168563.html
Можно посмотреть и случаи с коррекцией в шасси KS7A, которое очень похоже на это.
В общем работы у тебя непочатый край (насчет порыть инфу). Реально найдешь, я уверен, уже готовые решения, если постараешься. |
|
|
samson61007
|
[quote="Joiner"]| samson61007 писал: | ...
ГУТ? Это у вас все в деньги упирается. типа советы не даете , боитесь что кто то на вас типа заработает..вам не понятен смысл альтруизма, взаимопомощи, взаимовыручки.. я пол жизни геологом проработал. всю тайгу пеха протопал..везде и всегда руку помощи подавали всем, даже совершенно посторонним людям..ибо такой жизнь видели..Не за деньги или за славу.. ПРОСТО так...потому что мы люди...не забывайте это и еще раз огромное спасибо всем кто так или иначе мне помог и подсказал, ибо ваша помощь такая же бескорыстная как и ремонт этого телевизора..не за деньги а за простое человеческое спасибо от женщины которой уже под 70 лет... |
| Цитата: | Называется - Остапа понесло.
Уважаемый, профиль нужно заполнять, тогда ситуация ясной становится.
А про вылетающие транзюки коррекции инфы в нэте вал. На любые шаськи, на любые бренды, на любые клоны. Рассмотрены тысячи вариантов вылета ключа коррекции, так что не нужно тут про посторонних людей. Может где-то в тайге встретить человека - большая радость, а здесь назойливые "грамотные" клиенты просто раздражают. Ладно бы просто помощи просят, а то еще, блин, и с претензиями.
Кароче по теме - забиваешь в поиск "шасси KS7C транзистор коррекции" и роешь выпавшие темы типа этой
http://monitor.espec.ws/section1/topic168563.html
Можно посмотреть и случаи с коррекцией в шасси KS7A, которое очень похоже на это.
В общем работы у тебя непочатый край (насчет порыть инфу). Реально найдешь, я уверен, уже готовые решения, если постараешься. |
По поводу "претензий" претензия не принимается мной по одной причине. Её не было априори. Особенно что касается темы. По личным вбросам то же не было, а был только совет. А по теме... Если бы ты был внимательным ПО ТЕМЕ, а не накидывался на людей с гранатой в руке, ты бы заметил что про "вылет транзистора" я вообще не спрашивал. И далее вопрос с которым я обратился тут, я уже решил Но тем не менее спасибо за участь. Думаю твоя помощь мне понадобится.. Может позже. |
|
|
samson61007
|
| samson61007 писал: | | iv-9 писал: | | Тут тоже далеко не мальчики. Удачи тебе и твоей женщине. |
женщина не моя.. но все равно спасибо..Я ей передам |
ты скажи если можешь конечно..разве может проц тут работать а тут ему не очень хочется..я к тому что напруга ew drive стабильна 4.8в и ни каким образом не меняется хотя должна ибо транзистор q804 открыт и само собой регулировка коррекции растра не работает..но все отсальные функции проц исполняет |
|
iv-9
Фанат форума
Сообщения: 6298
|
| А какой пункт ты регулируешь в сервисном меню? И, кстати, встречались текущие или битые Q804 (2N7000) - проверь полевичок. |
|
|
samson61007
|
| iv-9 писал: | | А какой пункт ты регулируешь в сервисном меню? И, кстати, встречались текущие или битые Q804 (2N7000) - проверь полевичок. |
полевиков поменял штук пять не меньше..а регулирую пункт H-EW
ДОБАВЛЕНО 09/10/2015 02:08
даже специально выпаял рабочий из платы и поставил купленный а тот поставил в коррекцию.. то же васяко думал |
|
Joiner
Фанат форума
Сообщения: 3612
|
| samson61007 писал: | | iv-9 писал: | | А какой пункт ты регулируешь в сервисном меню? И, кстати, встречались текущие или битые Q804 (2N7000) - проверь полевичок. |
полевиков поменял штук пять не меньше..а регулирую пункт H-EW
.
даже специально выпаял рабочий из платы и поставил купленный а тот поставил в коррекцию.. то же васяко думал |
Сюда сходи
http://www.tele-servis.ru/forum/viewtopic.php?p=47434
http://master-tv.com/article/samsung-telebalt/
Емкости все старые проверь и поставь на свои места. Не там копаешь. За постоянку на полевике забудь - она присутствует по причине наличия делителя CR403S-CR404S и смотреть там (на полевике) нужно только переменку и только осцилом.
Про причины пробоя диодов в демпферной цепи рой сам. Инфа на проффорумах есть, хотя может быть и не на это шасси, но есть. |
|
|
samson61007
|
[quote="Joiner"]| samson61007 писал: | Сюда сходи
. |
ходил.. про первую ссылку сложно сказать..про вторую.. емкости поменял на новые..неа.. |
|
iv-9
Фанат форума
Сообщения: 6298
|
samson61007, не очень понятно, ты полевичок 2N7000 менял раз пять?
На 6 ноге процессора (EW) напряжение при регулировке HEW не меняется?
Кстати, процессор пропаяй попутно, не помешает - частенько кольца на пайках у VCT. |
|
|
samson61007
|
| iv-9 писал: | samson61007, не очень понятно, ты полевичок 2N7000 менял раз пять?
На 6 ноге процессора (EW) напряжение при регулировке HEW не меняется?
Кстати, процессор пропаяй попутно, не помешает - частенько кольца на пайках у VCT. |
не меняется напряжение на 6 ноге..стоит мертво как было 4.8 вольт так и стои.. да.раз пять менял, пару раз "пробило" а так на всяк случай менял. пропаяю. куда денешься..но все же не думаю что проц. хотя кто его знает
ДОБАВЛЕНО 09/10/2015 15:59
| samson61007 писал: | | iv-9 писал: | samson61007, не очень понятно, ты полевичок 2N7000 менял раз пять?
На 6 ноге процессора (EW) напряжение при регулировке HEW не меняется?
Кстати, процессор пропаяй попутно, не помешает - частенько кольца на пайках у VCT. |
не меняется напряжение на 6 ноге..стоит мертво как было 4.8 вольт так и стои.. да.раз пять менял, пару раз "пробило" а так на всяк случай менял. пропаяю. куда денешься..но все же не думаю что проц. хотя кто его знает |
пропаял . все ок. толку нет. |
|
iv-9
Фанат форума
Сообщения: 6298
|
| samson61007 писал: | | да.раз пять менял, пару раз "пробило" а так на всяк случай менял. |
При таком ремонте не удивлюсь, если процу по выводу EW кирдык. Хотя он и защищен резистором. Склоняюсь, что если бы проц по этому пину был бит, то напряжение было бы около ноля. |
|
|
