LG 42PA4500 схема кнопок управления

#1 от 12/08/2023 23:55

Всем привет!
Возможно вопрос прозвучит странно, но, подскажите, где можно найти схему на плату кнопок EAX64666504?

В документации не нашёл. Нашел только схему разъема, расположенного на мат.плате.

Спасибо!

#2 от 13/08/2023 08:27

Только самому брать мультик и вызванивать связи, и рисовать.

#3 от 13/08/2023 12:54

Флетчер а зачем тебе схема. Проверь 5в и проверь кнопки на срабатывания. Можно почистить спиртом порой помогает.

#4 от 13/08/2023 22:23

Евгений373, sasha2010, вызванивать, проверять и чистить спиртом нечего) Так как эта плата вообще отсутствует в телевизоре.
Просто обидно получилось, несколько дней провозился с телевизором (лоджик, материнка,ZSUS), решил cделать пробный запуск.... смотрю, а кнопок нет! ИК-приемника и индикации тоже нет.
sasha2010, не 5В, а 3,3В улыбка

(судя по схеме, подтяжка идёт к 3,3В)

#5 от 14/08/2023 01:35

Флетчер, ну так подвесь хотя бы фотоприёмник или возьми комплект от жекашек cерий LA6xx или LB561, да с перепиновкой подоткни.

#6 от 15/08/2023 13:13

флечер про 5в я образно. У тебя есть на разбор плазмы. LG44PA4510 LG42PM4700 ну или как советует Евгений373. Возьми с китайских наборов. Главное проследи как подаётся 3.3в и корпус а остальное ерунда.

#7 от 16/08/2023 14:45

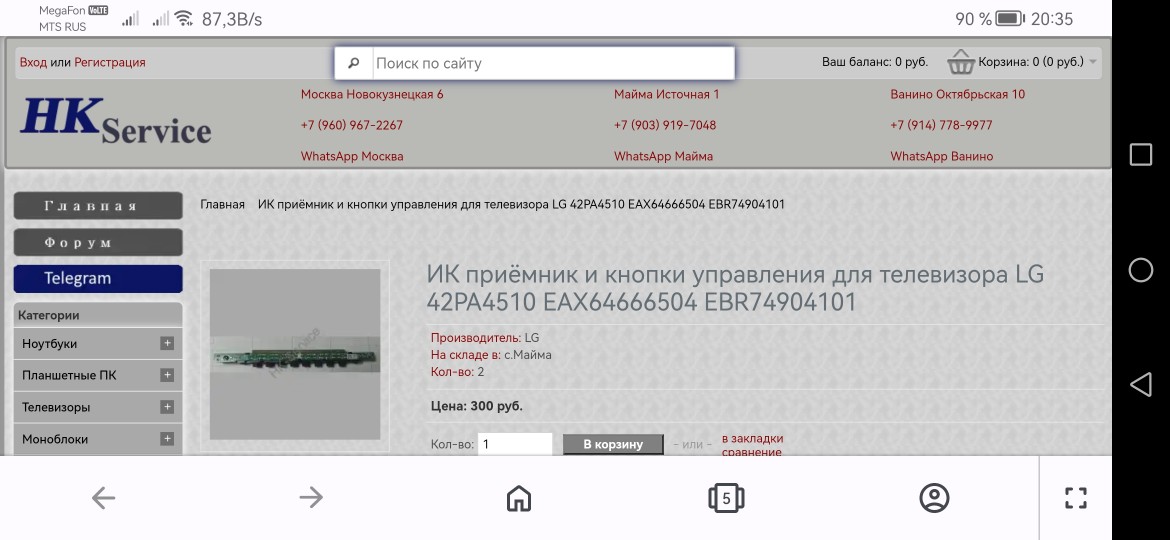

Флетчер, не, ну я понимаю что тут ремонт, а не Стол заказов. Только на вскидку набрал, эта платка 300р стоит... И на 50РА и РМ она такая же... Купи ты её без мучений, потом дальше ремонтируй... Их полно....

Screenshot_20230816_203524_com.opera.browser.beta_copy_1170x540.jpg 100.53 КБ Скачано: 64 раз(а)

#8 от 16/08/2023 15:48

SerPan62, Тебе делать больше нечего, зачем ты здесь навонял ? , неужто ты топик стартеру имя Ивана Дурака присвоил ?

#9 от 16/08/2023 16:02

gnom69, опохмелись, он эту платку будет делать и терять кучу времени и все равно покупать придётся, потому как тв явно доделает. А таким тоном будешь разговаривать сам с собой, специалист по ароматам блин.

#10 от 16/08/2023 16:53

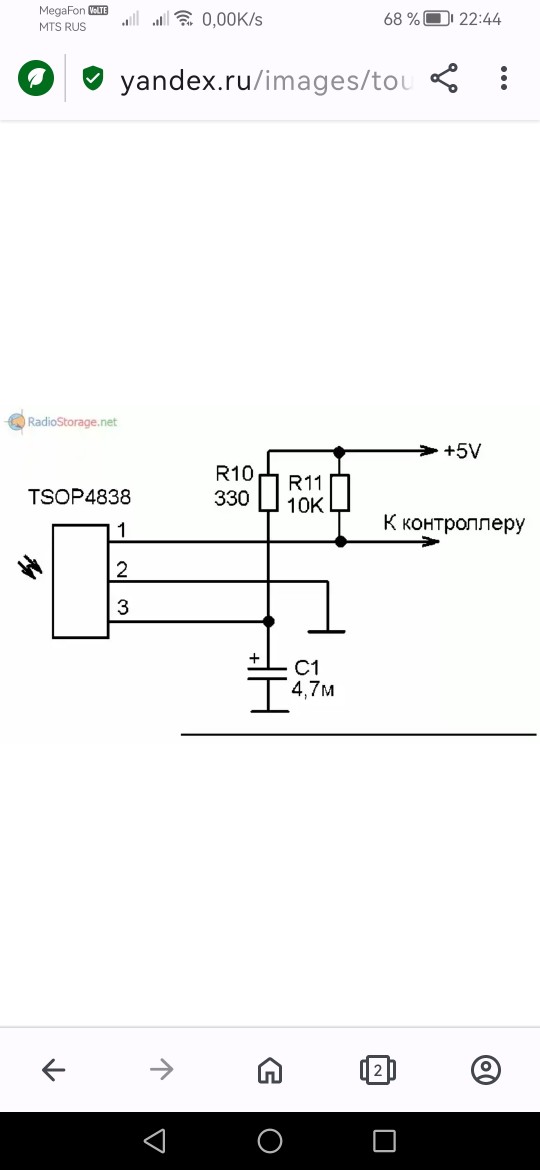

Флетчер, вот как образец, от любого тв возьми фотоприемник. Хоть 5В, хоть 3В.

Screenshot_20230816_224459_com.opera.browser.beta_copy_540x1170.jpg 37.62 КБ Скачано: 64 раз(а)

#11 от 29/08/2023 09:15

У меня есть готовая с родного тв пиши в личку договоримся
