Телевизор Saturn LED46A.
Состав:
МП LKP-SP006 Rev 1.1
Драйвер подсветки L460H1-4EE-C001A
Преобразователь PL.MS6M30.A2
T-con V420H2-CS1
Main T.VST59S.73
Панель KS46D25130815 (может не точно)

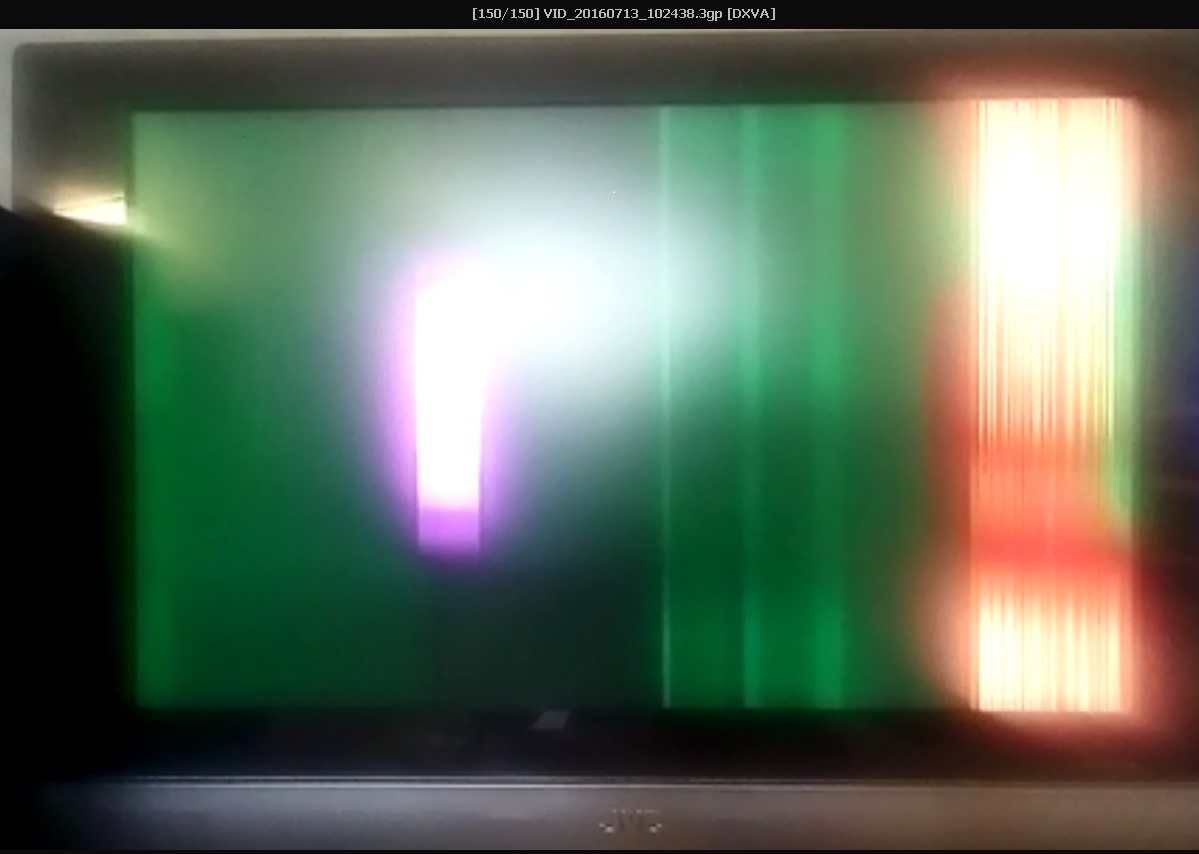

При включении появляется заставка Saturn,и гаснет подсветка,звук остается.Напряжения с МП на майн 5 и 12в,на драйвер подсветки 24в.При включении подсветки на разьёме драйвера CN1 E_PWN и ON/OFF 5в остается когда отключаются светодиоды,при этом на 10-ти емкостях 24в отключается.Отключив разьём (обведен красным овалом) CN7 (SPI_EN,GND,SBI_SCK,SPI_SDO,SPI_SDI,GND,SOC_SEL_1,SOC_SEL_2) который идёт на T-con подсветка работает,звук есть.Собственно тв работает как будто нет неисправности,однако через 1 мин раскаляется цепь деталей обведенных желтым прямоугольником.Это куча транзисторов,резисторов и кондеров и четыре операционника BA2902F.Какая-то обратная связь защиты.Дело в том что на светодиоды идут четыре шлейфа,в которых 4 или 5 pin (соединенных вместе) на питание LED ещё есть 3 линии идущих в панель.Ещё не понятно какую функцию выполняет процессор GB2500 1111C9V (обведён белым овалом) на нем нарисован шмель.На DC-DC fp34063 (обведён жёлтым овалом) вход 24в выход 6.5в на питание микросхем BA2902F.Отключив это питание подсветка также тухнет через 15 сек запуска.Через амперметр ток потребления цепи BA2902F не более 70ma.Телик в селе у клиента,что смог объяснил,но сейчас в тупике.Вскрывать панель?И зачем нужна связь с T-CON,разьём CN7?И как и почему может раскалятся сразу весь набор элементов не потребляя значительного тока?
 fp34063.pdf 228.21 КБ Скачано: 249 раз(а)
BA2902F.pdf 331.26 КБ Скачано: 262 раз(а)
|
|
