г96
|
Доброго времени. Есть монитор Benq 22"(в инете по нему ничего не нашёл), лампы приказали долго жить, прозвонка вторички трансов инвертора показала различие в сопротивлении. Есть мысль переделать подсветку на светодиоды, есть лента 120 диодов на метр. Вопрос, что надо сделать в блоке питания, чтобы отключить инвертер и где найти 12 Вольт для ленты, потянет ли блок питания 57+57 светодиодов?
 IMG_0232.rar 2.76 МБ Скачано: 2369 раз(а)
|
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
|
|
г96
|
| может на выходы инвертеров повесить какую-нибудь нагрузку(где-то прочитал про 100ком 10вт) , а питание взять с БП через стабилизатор 12В? |
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
| Если повесиш нагрузку на инвертор ввиде резюков, то это просто для проверки инвертора. Если питание с БП 12 вольт возьмёш, то не будет регулироваться яркость подсветки. Да и так просто не подключиш линейки светодиодов, т.к. вот глянь http://monitor.espec.ws/section44/topic206403.html сам пытаюсь подцепить, но только не на подсветку матрици, а просто подсветка корпуса. |
|
|
KVD
|
| г96, яркости 57 штук должно хватить для полной подсветки матрицы. Но, яркость и контрастность регится не будет. |
|
|
Radon85
|
| г96, Не надо нагружать инвертор, его надо отключить порвав дорожку на плате или выпаяв какую либо перемычку или предохранитель. А дальше какой схемой пользоваться решать вам... на форуме все есть. ссълку вам уже дали выше. |
|
|
г96
|
| KVD, твоя схема по этой ветке поможет в моей проблеме http://monitor.espec.ws/section44/topic206403.html ?непонятно какой там резистор ставить,ещё мне неизвестно, где размыкать цепь питания инвертора (схему не нашёл) имеются только фотографии. Radon85, от Вашего совета тоже не откажусь... Детальный осмотр монитора показал, что одна из ламп треснула у катода, видна металлизация на отражателе... |
|
TE
Старший модератор
Сообщения: 10199
|
| г96, Вы не можете проследить от выхода БП питания инвертора по дорожке и определить место где можно разорвать цепь чтобы отключить инвертор, а как собираетесь делать устройство управления светодиодами, к которому надо ещё привязать управление яркостью. Не проще купить лампы и заменить? |
|
|
KVD
|
| г96, я покупаю лампы по 6, 3 бакса за лампу и не заморачиваюсь. Другое дело,когда транс не подобрать, |
|
валера222222222
Завсегдатай
Сообщения: 534
|
г96, вешай на инвертор подсветки диодный девайс, тока нада перемотать транс под напругу и ток светодиодного столба....KVD, а регить яркость и не надо как правило лампы горят из за максимальной яркости задранной пользователем телека илди моника...я в своём случае то же мучался с лампами потом плюнул на них и перешёл полностью на диодную подсветку...народ не жалуется...могу сделать фото таких девайсов если хотите
ДОБАВЛЕНО 29/09/2012 23:35
г96, тока диод для выпрямления напруги не ставь!!!...иначе яркость диодов будет меньше!!!..ну и про резистор ограничитель тока не забываем!!! |
|
|
г96
|
| KVD писал: | | г96, я покупаю лампы по 6, 3 бакса за лампу и не заморачиваюсь. Другое дело,когда транс не подобрать, |

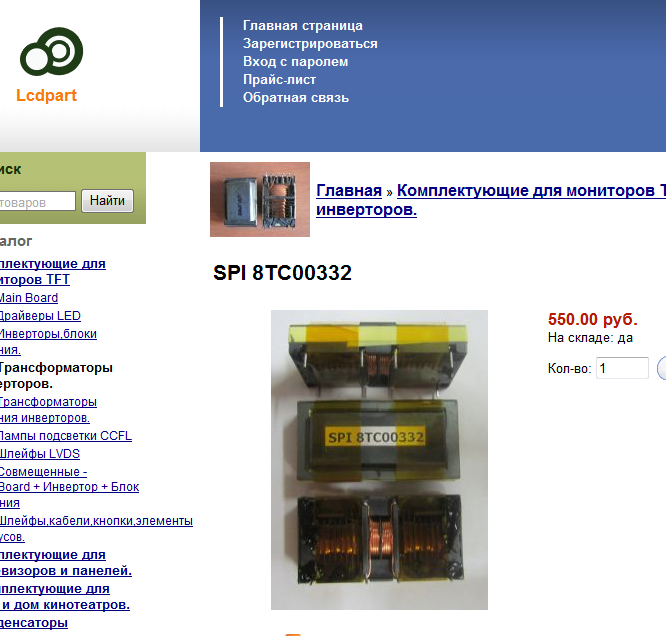

в наших краях лампы стоят 500-700 за штуку, а их надо 4, да и очень это хлопотное и хрупкое дело, к тому же один из трансов судя по всему тоже подлежит замене, итого получается почти цена нового монитора. Выходит зря я фотки прилагал, вряд ли тут они кому-то нужны...
ДОБАВЛЕНО 30/09/2012 11:29
| TE писал: | | г96, Вы не можете проследить от выхода БП питания инвертора по дорожке и определить место где можно разорвать цепь чтобы отключить инвертор, а как собираетесь делать устройство управления светодиодами, к которому надо ещё привязать управление яркостью. Не проще купить лампы и заменить? |
управление яркостью мне не нужно, вот я и прошу подсказать, где разорвать цепь, а стабилизатор я и сам соображу...
ДОБАВЛЕНО 30/09/2012 11:33
| валера222222222 писал: | г96, вешай на инвертор подсветки диодный девайс, тока нада перемотать транс под напругу и ток светодиодного столба....KVD, а регить яркость и не надо как правило лампы горят из за максимальной яркости задранной пользователем телека илди моника...я в своём случае то же мучался с лампами потом плюнул на них и перешёл полностью на диодную подсветку...народ не жалуется...могу сделать фото таких девайсов если хотите
ДОБАВЛЕНО 29/09/2012 23:35
г96, тока диод для выпрямления напруги не ставь!!!...иначе яркость диодов будет меньше!!!..ну и про резистор ограничитель тока не забываем!!! |
для подсветки планируется 2 линейки по 57 светодиодов, моник Benq model Q22W6 |
|
валера222222222
Завсегдатай
Сообщения: 534
|
| г96, писал----для подсветки планируется 2 линейки по 57 светодиодов, моник Benq model Q22W6 .......так у тебя 2 транса в монике и если мне не изменяет память инвертор собран на 2SC5707- 8А -300мГц...вот и цепляй каждый столб на свой транс и есчё трансы перематывай на напругу примерно в 220 вольт потому как каждый диодный столб по 57 диодов = 213.75 вольт 20 мА + резистор вот и считай сколько тебе надо мотануть провода...я в своё время мотал такие трансы но, для другого так к примеру....провод сечением 0.45 ---7 витков не изменяя схемы инвертора качает переменки 29 вольт ток короткого замыкания на шунт тестера через диодный мост + кандюк на 0.1 мФ зоо вольт и паралельно питалову резистор в 1 ком (в твоём случае 10 ком) составляет 300 мА....тока измерения делай только стрелочником иначе ничего не измеришь..... |
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
|
|
Radon85
|
| г96 писал: | управление яркостью мне не нужно, вот я и прошу подсказать, где разорвать цепь, а стабилизатор я и сам соображу...
|
Удалите с платы предохранитель FP801 и инвертор отключен, в чем проблема то? |
|
валера222222222
Завсегдатай
Сообщения: 534
|
FreddikMerfi, ты прикалываешся или по жизни такой простой?....я эти манипуляции повторяю уже 40 если не 100 раз, в твоём случае тупо подсветка линейкой при условии что расстояние между диодами 1 - 2.5 см, и питалово 12 лаве по тому что есть место где резисторы припаять, а в подсветке экрана диоды нужно ставить как можно ближе к друг другу и нет места для резисторов + есть минус рефлектор с стандартными лампами имеет определённую ширину и толщину, т.е., светодиоды тока тока впритык по толщине влазят..по этой причине паралельное включение с ограничивающими резюками физически не возможно, и 12 вольтовое питание на прямую само собой отползает ---по причине не возможности!!!!!....тут только последовательное включение диодов иначе никак!!!!!...
ДОБАВЛЕНО 01/10/2012 11:43
Radon85, если уж не хочешь мотать трансы типа лень  тогда делай диодный мост стаб на 220 вольт и на прямую от сети через резюки ограничения по току запитывай столбы, включением питалово столбов через полевик, управление полевиком с транзистора включения инвертора подсветки, тока посмотри всю обвязку по включению инвертора и кароче сам думай чё тебе надо и как....основное я тебе подсказал, а дальше сам!!!!! |
|
Lenchik
Фанат форума
Сообщения: 7937
|
| валера222222222 писал: |
Radon85, если уж не хочешь мотать трансы типа лень тогда делай диодный мост стаб на 220 вольт и на прямую от сети через резюки ограничения по току запитывай столбы, включением питалово столбов через полевик, управление полевиком с транзистора включения инвертора подсветки, тока посмотри всю обвязку по включению инвертора и кароче сам думай чё тебе надо и как....основное я тебе подсказал, а дальше сам!!!!! |
Это надо во "вредные советы" занести. Через цепь управления 220 вольт подключится к корпусу монитора. А где гальваническая развязка? |
|
валера222222222
Завсегдатай
Сообщения: 534
|
| Lenchik, ну если челу лень лишние телодвижения делать по перемотке транса, что я ещё могу ему посоветовать? ну в гальваническую развязку мона оптрон в управление полевиком поставить, а можно полевик и не ставить ...просто диодный мост запитать последовательно через оптрон типа MOC3052....600вольт...1А ---опто симистор |
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
|
|
Radon85
|
| валера222222222 писал: |
Radon85, если уж не хочешь мотать трансы типа лень тогда делай диодный мост стаб на 220 вольт и на прямую от сети через резюки ограничения по току запитывай столбы, включением питалово столбов через полевик, управление полевиком с транзистора включения инвертора подсветки, тока посмотри всю обвязку по включению инвертора и кароче сам думай чё тебе надо и как....основное я тебе подсказал, а дальше сам!!!!! |
валера222222222, Веришь нет, Но Я Точно не хочу перематывать трансформаторы, делать какие то стабы и т.д
Судя по Вашем посту Я получаюсь полный ламер который переделывает подсветку...., а Вы меня наставляете на путь истенный, точнее не истенный... валера222222222, Это не Я  Будте Внимательнее. |
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
| Да фигня какая то перематывать трансы, собирать стабилизаторы, проще выдрать полностью инвертор и поставить на него место другую плату/схему управления лентами, как по ссылке что выше. |
|
