barboskin
|

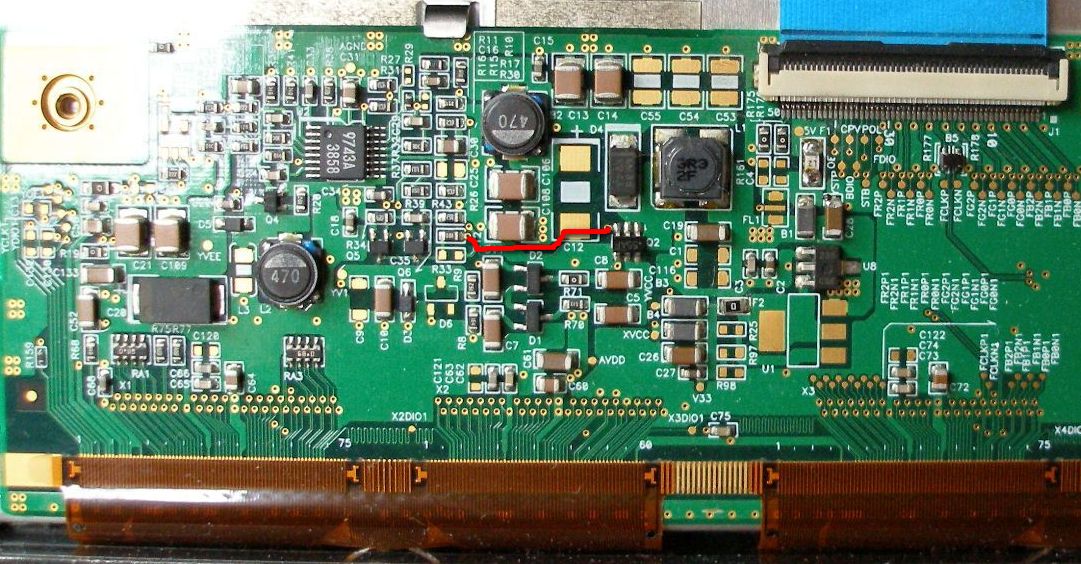

Уважаемые спецы, столкнулся с проблемой опознания 6-ти ногих смд-шных сборок, да и вообще, подобных мелких, наплатных закодированных вшей. Прошу поделиться опытом поиска подобных закодированных деталюх. Облазил несколько ресурсов по опознанию, рекомендовуанных на этом сайте. Теперь к сути проблемы. У данного монитора матрица заливает белым, залез на плату матрицы M170ES05, обнаружил обрыв одного из предохранителей, пошёл искать дальше и наткнулся на короткое на этой сборке, на фото .55AF
 P4110146a.JPG 189.41 КБ Скачано: 339 раз(а)
|
|
Кр. Вован
Завсегдатай
Сообщения: 981
|
| barboskin, коротыш скорей всего надо искать дальше в одном или нескольких конденсаторов, которые паралельно стоят штук пять в ряд... |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| barboskin писал: | | столкнулся с проблемой опознания 6-ти ногих смд-шных сборок, да и вообще, подобных мелких, наплатных закодированных вшей. Прошу поделиться опытом поиска подобных закодированных деталюх. |
Вперёд и с песней |
|
|
barboskin
|
To Yuritsh, спасибо за совет, однако, на плате стоит обозначение как Q2, обычно это транзюки, бывает конечно и ошибки у них, но по разводке дорожек видно, что это не микра.
To Кр. Вован, я исследовал кондеры до того как нашёл короткое на сборке, они все норм. |
|
|
barboskin
|
| To Yuritsh порылся по Вашему совету, похоже на микру от МАХ, есть похожая, чуть с другой разводкой.Ищу дальше... |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| barboskin писал: | | по разводке дорожек видно, что это не микра. |
Тогда объясни, что там делают характЕрные для DC/DC диод и дроссель? |
|
|
barboskin
|
Посмотрел ещё раз на плату, эта сборка являеся продолжением схемы на DC-DC преобразователе BA9743AFV который является 2-х канальным.
P4110148b.JPG 195.23 КБ Скачано: 297 раз(а)
|
|
gavs
Передовик
Сообщения: 1292
|
Это обычный банальный MOSFET:
проще всего подобрать по каталогу продавца MOSFET в TSOP-6; >30V; >3A |
|
|
barboskin
|
Да, действительно, разрисовал схему от BA9743AFV, там по типовой схеме из даташита транзюк точняк один в шестиногом корпусе. По даташиту такой: RTQ025P02. Я его правда только сегодня доковырял, особо некогда было моником заниматься, таких 2шт. валяется. И как оказалось, ошибочно полагал, что он пробит, а по даташиту там связь между ногами, а звонится как короткое...
ДОБАВЛЕНО 04/06/2014 00:34
Так что буду ковырять дальше...Спасибо gavs. Подобная маркировка мне встречалась, в похожей проблеме, но так и не решилась.
ДОБАВЛЕНО 04/06/2014 00:36
А поскольку по даташиту BA9743AFV каналы идентичные, меня это сбило, потому как там 2 таких транзюка, а на плате у меня только один такой был... |
|
