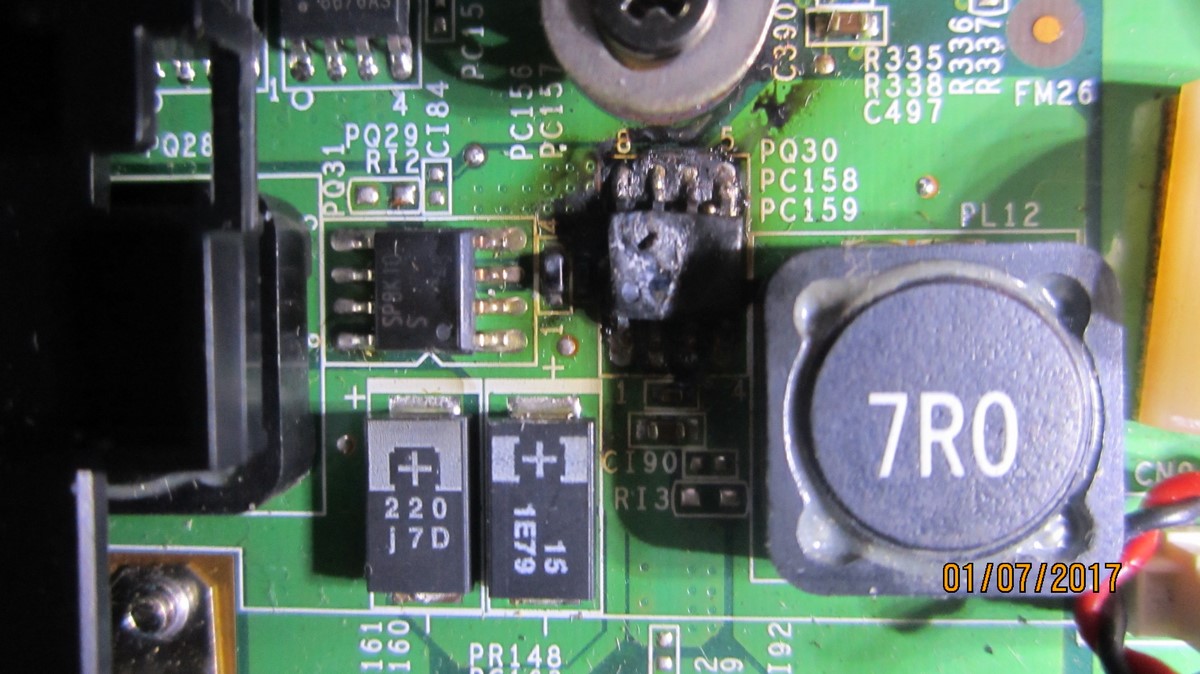

MSI MS-163C сгорела PQ30 может у кого есть такая материнка, подсмотрели бы.

  IMG_0786.JPG  190.29 КБ  Скачано: 214 раз(а)
II3II
Передовик
Сообщения: 1029
II3II

Сообщение #2 от 26/07/2017 19:10 цитата

https://elektrotanya.com/msi_gx600_ms-163a_rev_1.0_sch.pdf/download.html Может там есть чего полезного... подмигивание
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #3 от 26/07/2017 19:26 цитата

BOB4596, Вы по ногам посмотрите. Это похоже сборка мосфетов. Рядом наверное такие же есть.
BOB4596
Бывалый
Сообщения: 69
BOB4596

Сообщение #4 от 28/07/2017 10:25 цитата

Судя по дорожкам действительно рядом такойже SP8K10. На него даташит не нашёл, все ссылки приводят на SP8K1 но это не то. На фото распиновка как должно быть. С мосфетом похоже разобрался, только не знаю получится ли востановить ноут, плата прогорела насквозь плюс все дорожки в этой чсти платы за исключением выводов G в кз.

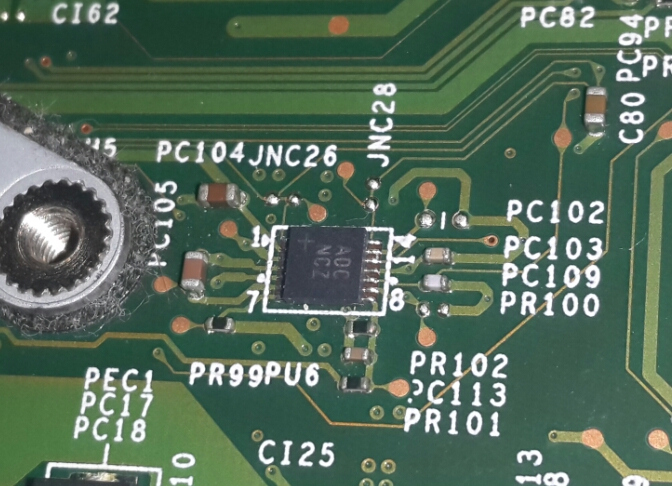

 Описание:
 Размер файла:  240.06 КБ
 Просмотрено:  182 раз(а)



Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #5 от 28/07/2017 10:55 цитата

BOB4596, Вы уверены что КЗ? Например CPU или GPU имеют маленькое сопротивление по питанию, единицы ом.
Если будете восстанавливать, то электролит на входе этого преобразователя надо поменять.
BOB4596
Бывалый
Сообщения: 69
BOB4596

Сообщение #6 от 28/07/2017 13:07 цитата

Попытаюсь, уже заказал SP8K10. Нащёт кз непонятно, замеряю на 1-2 ноге то покажет 5 Ом то 7 Ом то 9 Ом чёт никакой стабильности. Наверное надо остатки дорожек обрезать и в плате где прогорело высверлить.
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #7 от 28/07/2017 13:12 цитата

Осторожнее со сверлением, плата четырехслойная. Вытащи процессор из панельки. Если этот мосфет относился к питания ядра, то КЗ исчезнет.
BOB4596
Бывалый
Сообщения: 69
BOB4596

Сообщение #8 от 28/07/2017 13:51 цитата

Проц снял, замерил 12 Ом, вернул проц на место получил 14 Ом, а что плата реально четырёхслойная а не двух, похоже в этом повреждённом месте и коротит. Подал питание, подождал немного, отключил, плата в этом месте слегка нагрелась.
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #9 от 28/07/2017 14:15 цитата

BOB4596, Материнки все четырехслойные. На тонкой пленке разведены дорожки с двух сторон, потом эти пленки приклеены к основе. Слои не равномерно по толщине, а два с одной стороны, два с другой.
BOB4596
Бывалый
Сообщения: 69
BOB4596

Сообщение #10 от 28/07/2017 15:02 цитата

Lenchik спасибо за информацыю, буду знать. А ноут похоже пойдёт на запчасти, мене его за сотку продали алкаши. Сказали не кто не берётся его делать. Так что не жалко. Но если что то получится отпишусь.
