Volfmant00
|
Друзья, всем привет. Нужна помощь
В данном шкафу выгорела дорожка идущая от TR101 к коннектору CN101 5вольт
Дорожку восстановил. LM7805 временно поставил в корпусе ТО-220.
В части power supply заменил шимку, диоды и стабилитроны по 5 и 12 вольт. Заменил оптрон. Конденсаторы выпаивал, проверил, в норме. При отключенной 7805 напряжение по 12 вольт стабильное, без пульсаций, при подключении в качестве нагрузки обмотки релюшки импульсы от шимки изменяются обратная связь шимки работает получается, напряжение стабильное.
Как только подаю питание 5 вольт на С106 от внешнего блока питания на 12 вольт линии просадка до 5вольт, запускаются часики, начинают трещать реле RY203, 202, 201 На их обмотках сразу появляется те же 5 вольт. Часики работают, время выставляется.
Подскажите, что может быть?
Схема от другой духовки (641FST), но один в один.
 .pdf 530.96 КБ Скачано: 45 раз(а)
samsung_bf641fst_xeh-00.01.02.pdf 300.63 КБ Скачано: 42 раз(а)
|
|
xarl
Модератор
Сообщения: 21843
|
Volfmant00, ....  |
|
|
Volfmant00
|
Заполнил :-)
Что-то меня уже глючит. Вот кусок из схемы. Я правильно понимаю, что в точке BZ должно появляться положительное напряжение и открывать транзистор во время манипуляции с крутилкой (чтобы издавался звук). Или там должен быть постоянный положительный , а в момент манипуляций с крутилкой должно сниматься напряжение от процессора? У меня сейчас на его базе +5 и при манипуляциях с крутилкой выбора времени идут импульсы спада на ослике.
|
|
rommo
Завсегдатай
Сообщения: 812
|
| Неси плату в ремонт, пока окончательно все не спалил до состояния мусорки |
|
|
Volfmant00
|
Ну уж очень хочется самому разобраться с помощью советов опытных старших товарищей.  |
|
maxmvn
Завсегдатай
Сообщения: 312
|
Здравствуйте...
| Volfmant00 писал: | | Ну уж очень хочется самому разобраться ... |
Volfmant00, шо мешаетЬ?.. Схема вам накой?.. |
|
|
Volfmant00
|
Нужен толчок в правильном направлении. )
Кз по 5 вольтовой нет, часы работают, но дребезжат релюшки. Почему на них сразу идёт напряжение особенно на запуск конвекционного мотора? Ведь на датчике конвенции нет сигнала. 12 вольт просаживается. Может проц уже того? Или если часы работают, то жив? |
|
rommo
Завсегдатай
Сообщения: 812
|
| Толкайте свою плату в сторону мастерской, иначе придется толкать в сторону мусорки! |
|
|
Volfmant00
|
| rommo писал: | | Толкайте свою плату в сторону мастерской, иначе придется толкать в сторону мусорки! |
Чуть более полезные советы хотелось бы услышать от гуру )

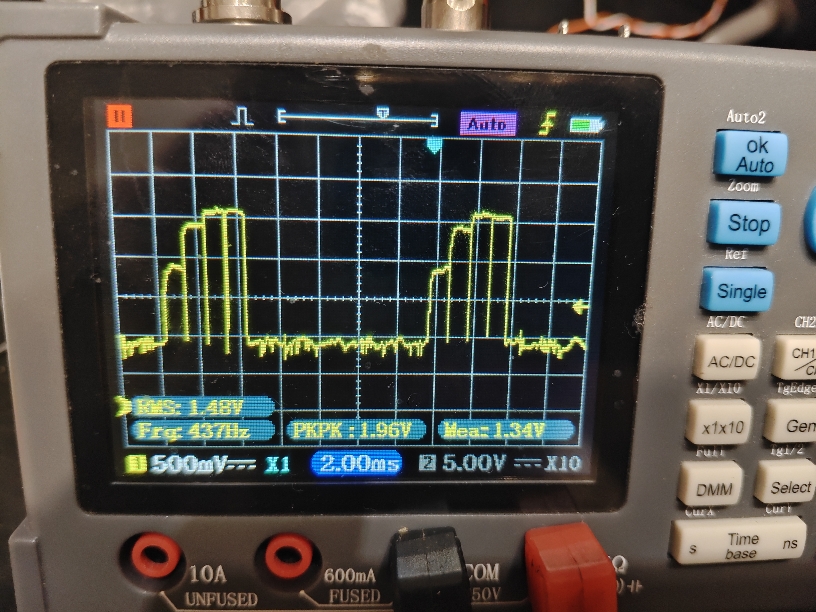

Друзья, подскажите, что за странный сигнал на базе tr107 standby первый скрин
От чего такое может происходить?

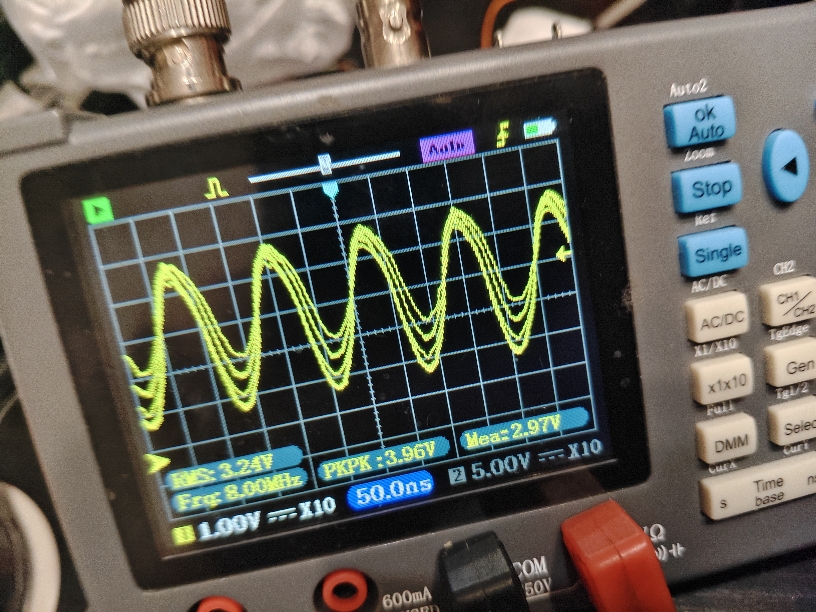

Второй скрин, на кварце, это норма? Или абсолютно ровная картинка должна быть?
