[Решено] Распиновка разъемов магнитолы Mercedes BE7039

  Список форумов » Автомобильные аудиосистемы

Следующая тема · Предыдущая тема
АвторСообщение
Ryloff
Участник
Сообщения: 195

Сообщение #1 от 07/09/2013 11:29 цитата
Доброго всем!
Подскажите распиновку разъемов штатной магнитолы Mercedes (см. фото).
Мелкий разъем, насколько я успел нагуглить - это AUX.
Выяснил, что в основном разъеме pin1 - плюс, pin2 - корпус.

 Описание:
Шильдик
 Размер файла:  277.33 КБ
 Просмотрено:  336 раз(а)

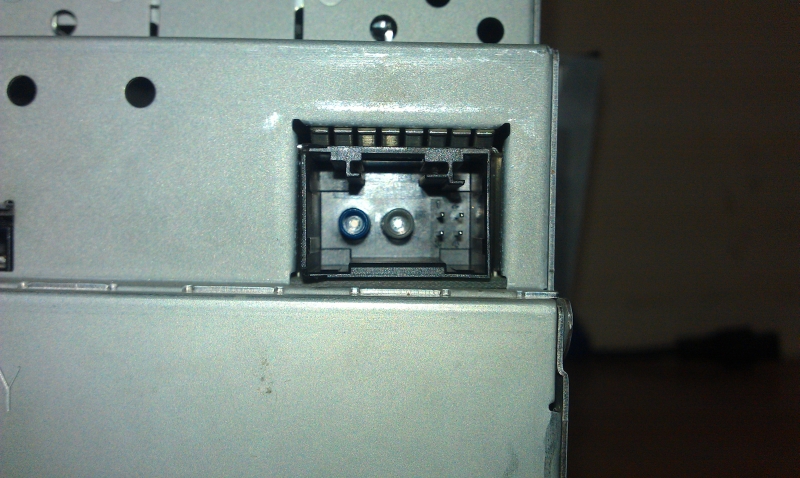

 Описание:
Основной
 Размер файла:  297.64 КБ
 Просмотрено:  656 раз(а)


 Описание:
Все
 Размер файла:  316.72 КБ
 Просмотрено:  479 раз(а)


Серж66
Фанат форума
Сообщения: 5771
Серж66

Сообщение #2 от 07/09/2013 14:32 цитата
один +, один - и оптика.
Ryloff
Участник
Сообщения: 195

Сообщение #3 от 07/09/2013 15:26 цитата
Спасибо, про "полноценно запустить на столе нельзя" прочитал на "мониторе"...
