Возможно ли эмулировать наличие кассеты в магнитоле без ЛПМ.
У магнитолы три режима: диск/кассета/радио для запуска режима кассета в отсутствии ЛПМ нужно обойти PA2020A. На какие ноги PA2020A и что нужно подать? А то уже голову сломал
 KEH-P3334,4344,4300.pdf 1 МБ Скачано: 999 раз(а)
|
|
Paganel
Завсегдатай
Сообщения: 523
|
| Del_ писал: | | нужно обойти PA2020A... |
Зачем? Если не секрет, конечно... |
|
|
Del_
|
Нет, не секрет. Хочу подпаять лайн ин, для последующего внедрения набора MP2503 от Мастер-Кит (usb->mp3) вместо ЛПМ. Чтобы активировался при нажатии на тейп. Но столкнулся с тем что в отсутствии ЛПМ режим неактивен. Судя по схеме данные с датчиков получает PA2020A следовательно (по моей логике я не электронщик) надо сымитировать выходной сигнал "кассета внутри".
ПС: Зажать концевики пробовал не помогает. |
|
Santei
Передовик
Сообщения: 2630
|
"ESpec" - сайт для людей, специализирующихся на ремонте и разработке электронной техники |
|
|
Del_
|
| Извиняюсь если кого то обидел, этим. Я хотел сказать, что мало понимаю в схемотехнике и электронике. |
|
answer
Передовик
Сообщения: 1880
|
| Del_, врядли получится,длянужен меандр,иначе - автостоп. |
|
Paganel
Завсегдатай
Сообщения: 523
|
| Del_ писал: | | Хочу подпаять лайн ин... вместо ЛПМ. Чтобы активировался при нажатии на тейп. |
Подпаяй, чтобы активизировался при нажатии на AM. Разрываешь R OUT и L OUT от тюнера, ставишь в разрыв переключающие контакты слаботочного реле, которое запитываешь от АМ+В. Хотя, если| Del_ писал: | | я не электронщик |
- эта тема ещё на несколько страниц, а скорее - в Корзину... |
|
|
Del_
|
Нет нет пока рано в корзину, всетаки техническая вышка у меня есть
2Paganel про разрыв выходов и реле классная идея так и сделаю.
Вопрос будет ли работать магнитола если я перережу дороги (на головной плате) на ряд кнопок например тейп, выброс кассеты и тп. |
|
Paganel
Завсегдатай
Сообщения: 523
|
| Del_ писал: | | Вопрос будет ли работать магнитола если я перережу дороги (на головной плате) на ряд кнопок например тейп, выброс кассеты и тп. |
А зачем их резать? Разве коммутации по AM - FM - недостаточно? |
|
|
Del_
|
| Ступил резать дороги и правда незачем, тк ЛПМ удален их нажатие теперь не влияет ни на что. Огромное спасибо за советы! |
|
|
chigarev
|

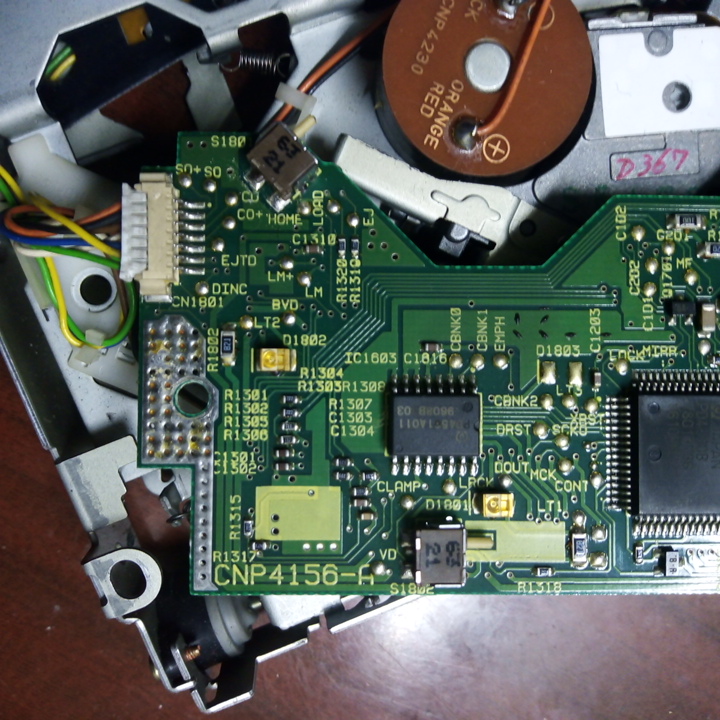

столкнулся с подобной проблемой в лексусе рх300.пока экпериментировал сжог ра2020а точно частоту импульсов не замерил.но проблему решил.схема из первого поста аналогична.плату отключить.кнопка lofd-(11-сn251) и 70ms-(8-сn251)(не обязательно) замкнуть на минус. ножки микросхемы11,12,13-(13 pos,14 res,15 nes) разьема cn251 соединить вместе и подать и генератора импульсы частотой 2 герца.
| IMAG2074.jpg |
| Описание: |
|
| Размер файла: |
354.98 КБ |
| Просмотрено: |
506 раз(а) |
|
| IMAG20751.jpg |
| Описание: |
|
| Размер файла: |
201.04 КБ |
| Просмотрено: |
384 раз(а) |
|
IMAG2077.jpg 199.56 КБ Скачано: 351 раз(а)
|
|
|
Pestx
|
Для fx-mg8227 (Lexus RX330) метод выше не сработал. Схемотехника практически такая же, но есть различия. 14 вывод колодки узла ЛПМ отсутствует, а полярность 11 судя по всему обратная (чтобы дать понять магнитоле, что кассета внутри нужно оставить его в воздухе). Генератор импульсов собирал на 561ЛН2 по обычной схеме. Частоту импульсов менял в обе стороны - безрезультатно. Возможно дело в скважности, у такого генератора она около двух. Так же спадающий фронт у моей схемы получился не слишком резкий (хотя пробовал инвертировать сигнал, используя свободные ЛЭ - это так же не дало результата).
Разбираться было некогда и вышел из ситуации иначе. Линейный вход завел на колодку ЛПМ (1 - AGND, 2 - R, 3 - L), между четвертой ножкой Q564 и коллектором Q202 включил диод анодом к Q202. В результате при переключении на AM диапазон селектор аудиосигналов переключается на вход с лентопротяжного механизма. Остальные режимы работают как обычно. |
|
|
sanek12
|
Здравствуйте.
Подскажите пожалуста электрическую схему для воссоздания сигнала >> фото в прикреплении
на 24 ножке микросхемы BA6923FP во время проигрования кассеты. при том что при выключенной магнетолле на этой ножке +5 вольт а при проигровании какието импульсы.
это для магнитолы FX-MG8667 lexus RX350
спасибо.
 |
|
foxter-x
Передовик
Сообщения: 1503
|
|
|
sanek12
|
| спасибо. но хотелось бы на жесткой логике например на 2х универсальных таймерах 555. тк не умею писать программы. |
|
