Сообщение #1 От 31/10/2024 19:37 цитата

Идея такая:
1) камеру на микроскоп x8
2) делаю зум на камере, чтобы из круглого черного получить прямоугольник
3) включаю создание фото
4) перемещаю плату свободно по осям X и Y чтобы захватить всю плату целиком
5) получаю автоматически склеенную фотографию в высоком качестве.

Пробовал всякие разные приложения камеры, сканеры, для панорамных фото. Ни одно не подходит: используют гироскопы, умеют только перемещения по одной оси, ограничены количеством точек для сьемки.
Просто фото в хорошем качестве качестве не устраивает, так как надписей не видно, искажение перспективы из-за близкого фокусного расстояния. Ручная склейка из многих фото тоже не устраивает, слишком долго.

Существует ли такие готовые приложения на андроиде или винде? Кто-чем пользуется?

Для примера два фото:
[img]https://monitor.espec.ws/files/img_20241101_003048_283.jpg[/img]
[img]https://monitor.espec.ws/files/img_20241101_003054_209.jpg[/img]

фото2


фото1


Евгений373
Фанат форума
Сообщения: 3810
Евгений373

Сообщение #2 От 31/10/2024 20:41 цитата

Апстену и всё дела мир, труд, май
petrovicch
Новичок
Сообщения: 10

Сообщение #3 От 04/01/2025 19:14 цитата

А "обычный" фотошоп вам не подходит?
Снимаете кадры с достаточным перекрытием и в автоматическом режиме ФШ нормально собирает.
Nikoley
Заглянувший
Сообщения: 6

Сообщение #4 От 22/03/2025 07:18 цитата

Два компьютерных сканера применяю для целей сделать точное фото модуля.
Первый старый, лет 15 ему. Разрешение 600. Но зато схватывает глубину резкости даже если на плате выводные детали.
Второй новый, разрешение 1200. Но глубина резкости - только лист бумаги.
С сканерами никакой дополнительной возни, только свет и резкость подправить. Геометрия отличная!

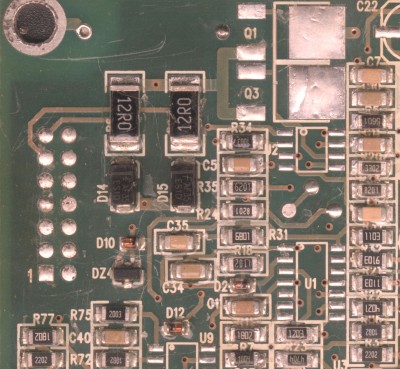

Фото со старым сканером:

4s2 — копия.jpg
 Описание:
 Размер файла:  768.26 КБ
 Просмотрено:  11 раз(а)

4s2 — копия.jpg
