edik ka
|

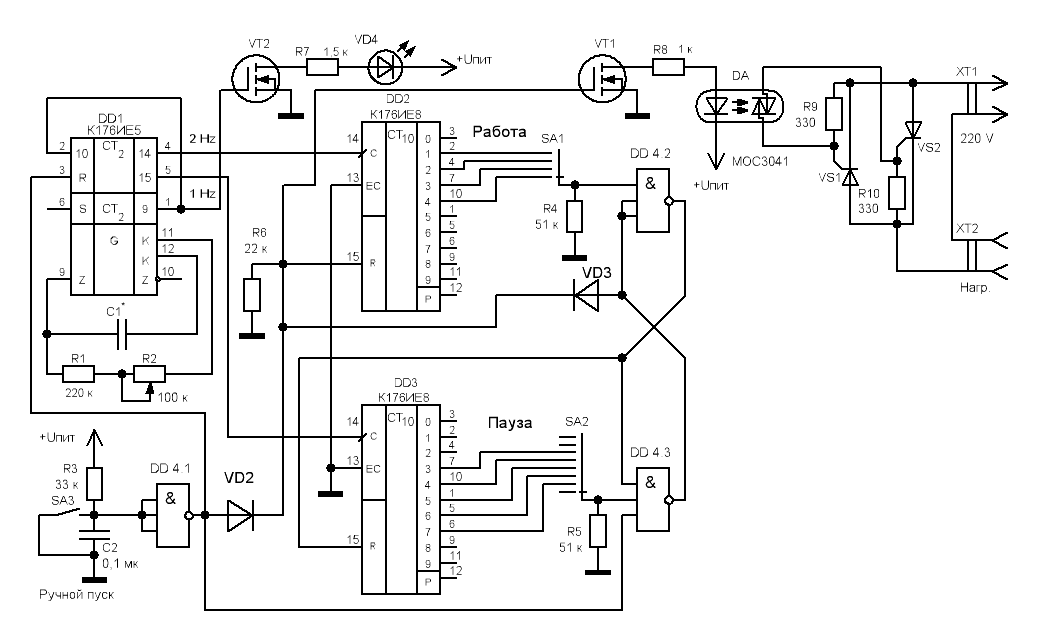

Спаял такое.не работает.На 176ие8 13 и 14 нога перепутаны.Чтобы
ие8 работала на 15 ноге должно быть 0.Для этого надо чтобы на
входах ла9 было 1 .Этого нет.Может кто такое делал или увидит
ошибку.
 Насос.GIF 23.21 КБ Скачано: 293 раз(а)
|
|
viktor_ramb
Сам себе начальник
Сообщения: 23823
|
|
Klop
Завсегдатай
Сообщения: 379
|
-что-то я не вкурил включение светодиода оптрона...
-снимать упраление с ресета, причем когда счетчик заблокирован высоким уровнем еще и хотеть включить нагрузку...
и вообсче...бррр.
Реле вемени с автозапуском и регулируемыми дительностями работы\паузы есть и готовые, на ДИН рейку, с питанием 220В и в размере одного автомата. |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7299
|
Klop, ну скажем ресет в данном случае все же вход  , а светодиод оптрона реально перевернут. |
|
|
edik ka
|
Да оптрона дело не дошло.Не работает ие8 Если .15 н замкнутьна масу щитает.
Получить 0 на 15 н на 3и-не не получится .Может надо 3или-не ле10.Человек
который дал схему утверждает что работает есть печатка,стоит 176ла9. |
|
igor.phoenix
Юный радиолюбитель
Сообщения: 1416
|
Светодиод то же перевёрнут.
edik ka, SA3 - это тумблер или кнопка?
По идее, если SA - это тумблер, тогда при замыкании, через VD2 на пин15 DD2 всегда лог1 держит счётчик в ступоре.
Если SA - это кнопка (должно быть SB), тогда элемент DD4.3 никогда не передёрнется, только в момент нажатия, но не в работе.
ДОБАВЛЕНО 19 Март 2014, 12:07
3ИЛИ-НЕ не прокатит, дожна быть именно 3И-НЕ, чтобы передёрнуть триггер при определённых условиях, а не когда попало. |
|
|
edik ka
|
Прокатило к176ле10 .В ускоренной частоте вроде работает , без кнопки.
Делаю б.п. |
|
igor.phoenix
Юный радиолюбитель
Сообщения: 1416
|
ЛЕ10 работать то будет, но не так, как задумано.
Значит SA3, всё таки кнопка. |
|
locik
Завсегдатай
Сообщения: 585
|
| к176ле10 как раз и будет работать как надо.переключение триггера-единицей. |
|
