VFD Futaba GP1233AI ПОМОГИТЕ!!!

#1 от 19/05/2018 16:56


#2 от 31/05/2018 21:40

У меня точно такой же дисплей, но я снял с маглы AGC-9232RT вместе с преобразователем напряжения питания. Даташита на этот дисплей не нашёл, но есть японский сайт с описанием ПОЧТИ такого же VFD дисплея: http://www.microsofttranslator.com/bv.aspx?from=ja&to=en&a=http://elm-chan.org/junk/gvfd/report.html
И вот ещё сайт производителя этих дисплеев: http://futaba.co.jp/en/display/d_dl/index.html

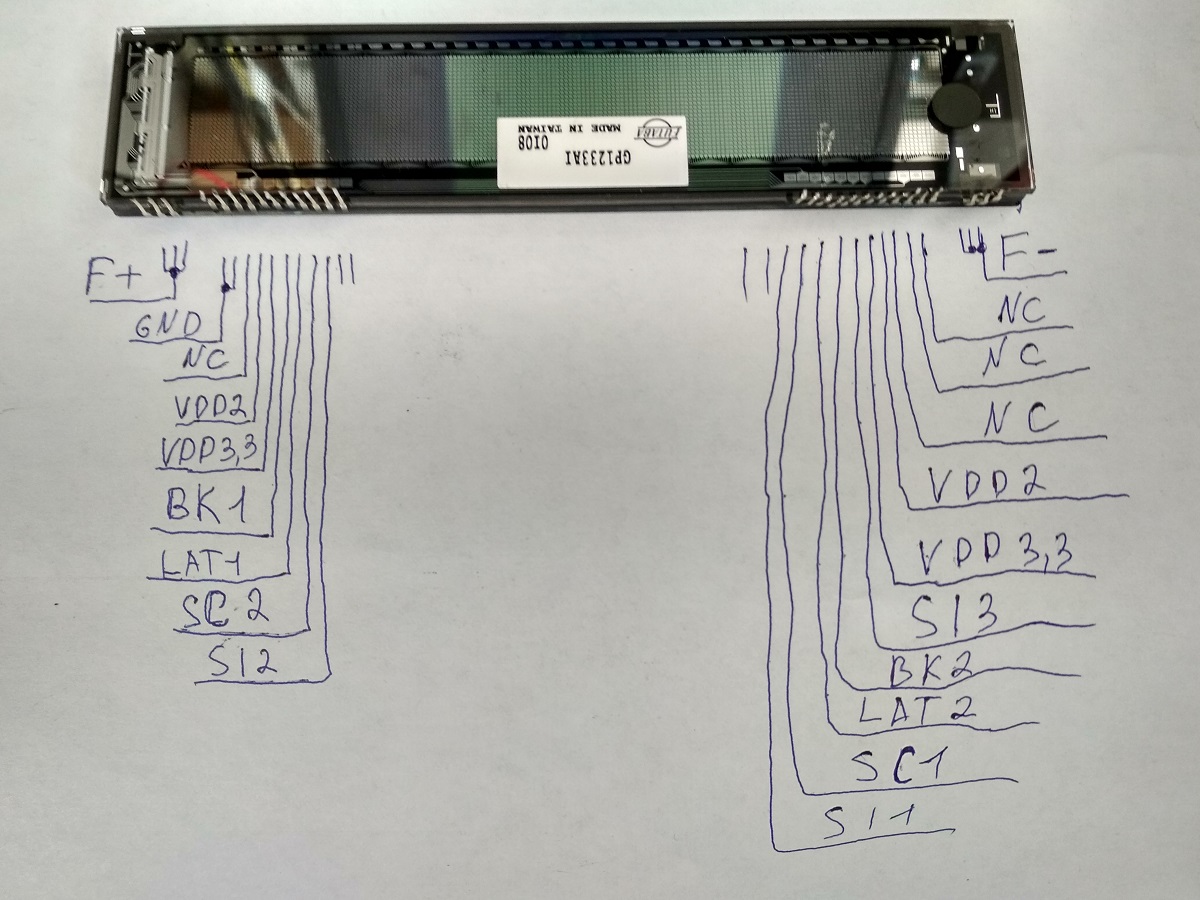

После регистрации мне удалось скачать даташиты на некоторые дисплеи (GP1233AI там нету) . Из даташитов удалось выяснить, что дисплеи работают по интерфейсу SPI, причём управляться драйверы анодов и драйверы сеток могут по двум шинам SPI: BK1 - сигнал BLANK, SI1 - вход данных для драйверов анодов, SC1 - вход CLK для драйверов анодов, LAT1 - вход LATCH для драйверов анодов, соответственно входы с цифрой 2 это входы для драйверов сеток. Вход SI3 - в тех даташитах отсутствует вовсе.
Вот сайт другой фирмы: https://www.noritake-elec.com/technology/general-technical-information/cig-driver-vfd
Там есть описание (на аглицком), из которого можно понять принцип работы.
