вакуумное напыление

#1 от 06/01/2024 20:37

взято отсюда
и нужно дальнейшее практическое применение-восстановление зеркала отражателей фар,
и отсюда выходят два техзадания:
1) полностью повторить установку из темы выше
2) при успешном выполнения первой задачи - увеличить размеры камеры без потери качества напыления
на данный подготовительный момент имеем
1) подопытного "кролика"- который не жалко протравить кислотой или щелочью, обшкурить или отполировать до дыр

2) вакуумный насос,соед. шланги, манометр корундовое сверло, заправочный штуцер

3) пока за отсутствием ЛАТРа придется переделать автотранс от китайского стаба с сервоприводом- и не факт что подойдет-нижний предел регулирования у китайского автотранса 160 вольт

4)ВВ транс, ВВ диоды, ВВ кондер куплены от свч печки.И по теме от автора возник новый вопрос-зачем нужен именно диодный мост и зачем нужно такое большое количество диодов, можно вроде однополупериодную схему.

5) не хватает- самой камеры,а именно стеклянного колпака подходящего по размерам и толщины стенок и возможно ЛАТРа, пока еще в поисках...

#2 от 06/01/2024 21:18

sofrina, сама камера это кусок толстого стекла или оргстекла, акрила, текстолита итп в качестве основания, кольцо из вакуумной резины или силиконового мата и стеклянного колпака от дверцы стиральной машины. Отверстие для штуццера делается в основании дабы не рисковать возможностью растрескивания стекла при откачке. Напряжение можно подать без сверления, наклеив на внутреннюю поверхность колпака проводник из медной фольги и вывести его через стык уплотнителя наружу. При сверлении лопнет и лопнет, а при откачке лопнет грустно будет. Я подобную камеру делал для вакуумной пропитки, никакого электричества там не было, поэтому основание было дюралевым.
И еще момент, сдается мне что у современных фар в большинстве своем отражатели уже не стеклянные.

#3 от 06/01/2024 21:30

БЕЗЫМЯННЫЙ писал:

......
И еще момент, сдается мне что у современных фар в большинстве своем отражатели уже не стеклянные.

\именно тот отражатель , который подопытный- не стеклянный и не металический, а или керамика или тугоплавкая пластмасса

#4 от 06/01/2024 21:40

В теме выше наносили на плоские поверхности,а тут она совсем не плоская-мож что то пойти не так.Х.з. долетят ли атомы до нижней точки или напругу придётся поболее делать.

#5 от 07/01/2024 17:51

для самой камеры найдено подходящее по размерам стекло-плафоны от светильников в взрывоискробезопасном исполнении. осталось на этом этапе просверлить отверстие для анода и откачивающего штуцера и для нижней части найти подходящий материал для герметизирующей прокладки, насчет перегрева мне кажется можно не беспокоится-эти плафоны выдерживали нагрев от 250 и 150 ватных металгалогеновых ламп

#6 от 07/01/2024 21:49

А сделать откачку и подвод напряжения через плоское основание не проще?

#7 от 12/01/2024 21:49

БЕЗЫМЯННЫЙ писал:

А сделать откачку и подвод напряжения через плоское основание не проще?

форс-мажор, оба стеклянных колпака лопнули- один через 15 сек после того как было просверлено отверстие для анода второй через 30 сек и это при том что для теста были просверлены два отверстия в бутылке- одно перьевым свером,другое трубкой с напылением,в обоих случаях все получилось быстро и без последствий. а здесь стекло толщиной 8 мм ,теперь точно придется и откачку и подвод напряжения на анод делать через плоское основание снизу

#8 от 19/01/2024 20:37

идем далее..
в промежуточном варианте использовался просто плафон от люстры-лишь бы был прозрачным и было поменьше граней-верхнее отверстие которое под патрон Е24 заклеивается пластиной из металла -оно и будет анодом ,нижнее через прокладку на металлическую плиту -которое будет катодом и с соском от кондиционера, можно условно сказать что может и получилось ,только за одни "но"- вакуум за счет не очень ровной нижней сопрягаемой поверхностью не очень долго держится -и как мне кажется это тупиковый вариант

на следующем этапе попробую полноценные размеры камеры с самым толстым имеющимся в продаже стеклом -10 мм. останется только шлифануть грани и правильно склеить и уже не "сосок", а полноценный вентиль для вакуума

для магнитной системы отдельно разобрал магнетрон на магниты и радиатор охлаждения- я бы не сказал что магниты особо мощные ,но как заявлено-они лучше терпят перегрев

#9 от 26/03/2024 07:24

Как результаты?

#10 от 26/03/2024 19:23

Для верхней крышки ищу материал для прокладки, резиновая не подходит, силиконовая толщиной более 2 мм пока не могу найти, может отолью прямо на месте соприкосновения крышки и куба обычным силиконовым герметиком

#11 от 26/03/2024 20:29

sofrina,подсказываю, силиконовая форма для выпечки, ненужное отрезать по месту, недавно порезанную случайно ножом разглядывал, миллиметра два на дне там точно есть. А так то по уму резина вакуумная нужна.

#12 от 27/03/2024 10:24

Я тут тоже решил в качестве хобби попробовать вакуумное напыление. Пока купил вакуумный насос, все приблуды от микроволновки и диоды высоковольтные. Осталось ЛАТР приобрести. И тоже буду думать как это все реализовать. В качестве колбы подумал - не пойдет ли блюдо от аэрогриля. Она термостойкая и достаточно толстая.

#13 от 08/04/2024 20:54

никогда такого не было и надо же повторилось...
сантиметровой толщины стекло 25см*30см стенками лопнуло с оглушительным грохотом при первой пробной вакуумизации камеры, само собой с соблюдением техники безопасности- в зоне прямого разлета осколков никого не было,хотя осколки стекла ожидаемо никуда и не улетели

#14 от 15/04/2024 10:23

Это внутреннее напряжение в месте сверления отверстия создалось?

#15 от 15/04/2024 20:49


#16 от 17/04/2024 10:26

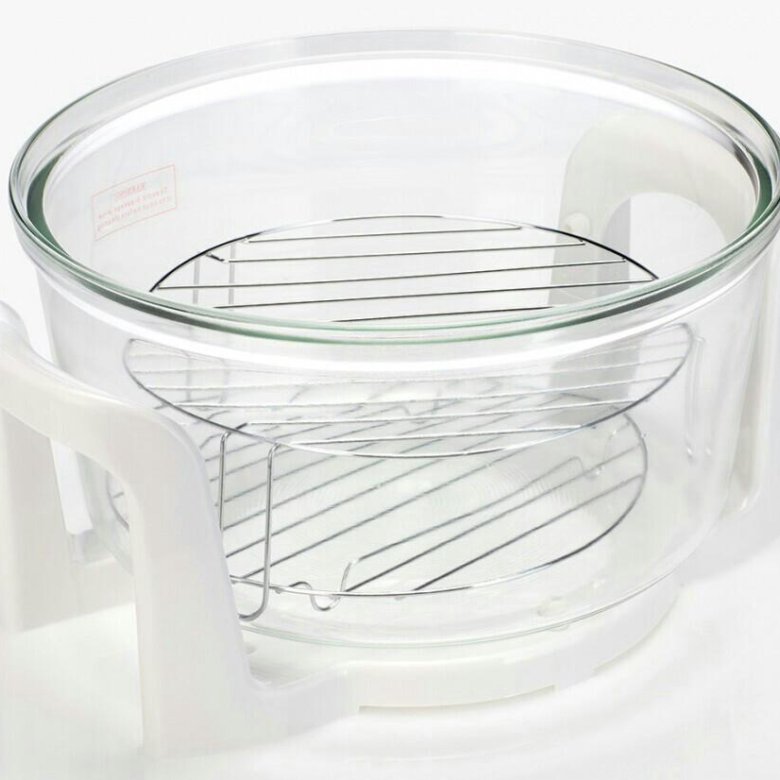

А если всеж попробовать чашу от аэрогриля. Она вприципе толстая и термостойкая. Сверлить только надо.

ДОБАВЛЕНО 17/04/2024 10:27

alic2 писал:

А если всеж попробовать чашу от аэрогриля. Она вприципе толстая и термостойкая. Сверлить только надо.

588686c19a64a2124142016c.jpg 61.05 КБ Скачано: 42 раз(а)

#17 от 25/04/2024 21:43

alic2 писал:

А если всеж попробовать чашу от аэрогриля. Она вприципе толстая и термостойкая. Сверлить только надо.

ДОБАВЛЕНО 17/04/2024 10:27

alic2 писал:

А если всеж попробовать чашу от аэрогриля. Она вприципе толстая и термостойкая. Сверлить только надо.

ИМХО: две чаши от аэрогриля , между ними придется сделать у токарей на заказ флянец прозвольной толщины,желательно из неметалла с готовыми выемками для силиконовых литых прокладок , в нем поместить штуцер для откачки и для вводов изоляторов анода и катода,а уж расположение мишени,магнитной системы и анода выйдет по ходу сборки

#18 от 30/04/2024 20:26


#19 от 01/05/2024 20:45

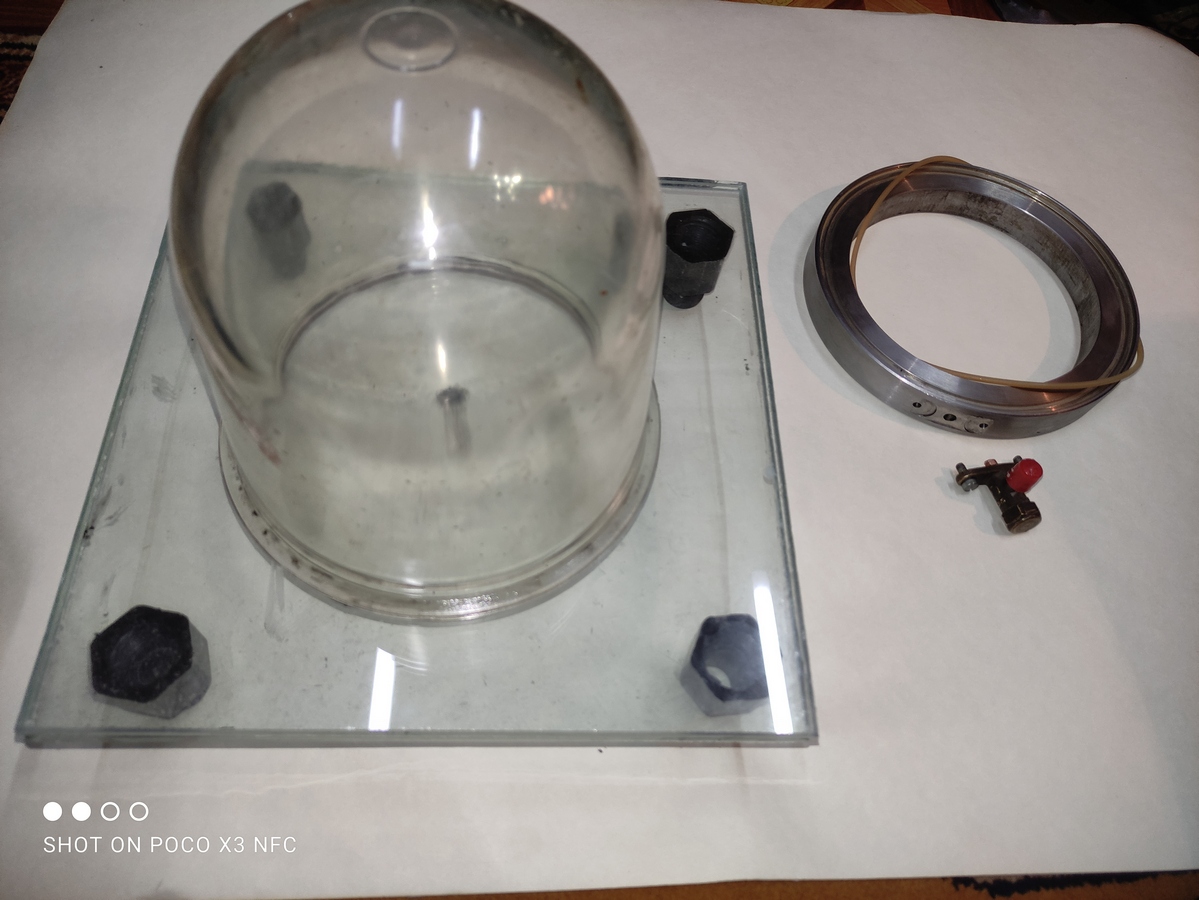

камера вакуум держит , теперь остались вводы электродов

#20 от 05/05/2024 22:13

Неплохо. Ждем продолжения.
