Преобразователь 24V в 12V 5А. Обсудим?

  Список форумов » Электроника от А до Я
На страницу Пред.  1, 2, 3, 4, 5
Следующая тема · Предыдущая тема
АвторСообщение
ANT
Участник
Сообщения: 108
ANT

Сообщение #81 от 20/01/2006 11:10 цитата

В продолжение темы .
На днях народ принес самый первый мой преобразователь естественно дохлый,но при этом народ счастлив от того ,что техника не пострадала,а уних в Митсубисике стоит навороченый МР3 проигрыватель.
Отдал им новый за пол цены,счастливы вдвойне.
panas
Участник
Сообщения: 135

Сообщение #82 от 14/03/2006 15:01 цитата

Не имел времени просмотреть все поэтому может повторюсь.Есть такой импульсный стабилизатор LM 2576t ADJ. На нем делаются стандартные преобразователи.2диода, два лита, два резистора и ст-н на12в. Вх. до40в вых можно сделать регулируемым .Схема на LM легко ищется на любом поисковике.
SV
Завсегдатай
Сообщения: 356
SV

Сообщение #83 от 17/03/2006 12:09 цитата

sarge писал:
ТАК ЭТО НЕЧЕГО СЛОЖНОГО БЕРУ МИКРУХУ TL494 ПАРУ ТРАНЗИСТОРОВ IRFZ44N И НАХОЖУ КОЛЬЦО ФЕРИТОВОЕ ИСХОДЯ ИЗ МОЩНОСТИ ПОТРЕБЛЕНИЯ DVD (ОНА ТОБИШЬ ДИВИДЮШКА БЕЗ УНЧА ) ВОТ СНАЧАЛА МОТАЮ ТРАНС ВСРЕДНЕМ 220 ВИТКОВ ЭТО ПЕРВАЯ ОБМОТКА ОНА ЖЕ ВЫХОДНАЯ МОТАТЬ ЕЕ НУЖНО БЕЗ ПЕРЕХЛЕСТОВ НО И БЕЗ ПРОВИСАНИЙ

Ипануться!!!! 220 витков на кольце феррита для 24-х вольт!? Насыщение сердечника, если он не метр в диаметре и пипец твоим транзисторам. Я за основу взял преобразователь 12 - 40В от китайских автомобильных сабов. Пересчитал обмотки транса и вперед. Схемка на стандартной 494, без стабилизации выходного напряжения, защиты только по току и превышению выходного(по даташиту на 494). В результате для нагрузки в 10А на колечке 28*16*10 первичка на 24В 2х10витков, вторичка 4 витка. транзисторы чуть теплые. Для 20А склеиваю два кольца (чтобы не было насыщения). Сваял уже штук ...дцать и все работает, без возвратов.
ЗЫ Частота преобразования около 100кГц.
johanh
Передовик
Сообщения: 2816
johanh

Сообщение #84 от 17/03/2006 23:51 цитата

SVP Выложи схемку китайца.(или свою) подмигивание
zippo
Заглянувший
Сообщения: 6

Сообщение #85 от 20/03/2006 07:03 цитата

coeng писал:
аналогичная проблема +300v -> + 9v . 300mA. интересные идеи ?


Однотактовый импульсник на MOSFET типа SPN04N60C2 или IRF720 + обвеска (слаботочный мостик 300в, емкость 350x100u К50-31, резисторы, кондюки, транец, еще мостик 500ма) - все влезет в корпус китайского AC/DC и по комплектухе будет на уровне 60..80 рублей.
SanSan
Заглянувший
Сообщения: 6

Сообщение #86 от 21/03/2006 00:09 цитата

coeng,решение в журнале "РАДИО" N3 за 2006г..стр.30. Проще не бывает.

Добавлено 21/03/2006 01:24

SVP, без стабилизации выходного напряжения может выйти конфуз. При питании преобразователя на TL от 24 вольт выстави на выходе 14 вольт.Затем посмотри,что будет при заведенном автомобиле.? Бортовое напряжение будет 32 вольта,а на выходе преобразователя
около 18-20 вольт.Я за этот эксперимент заплатил магнитолой.Тем более,что застабилизировать выход нет ни каких прблем.
johanh
Передовик
Сообщения: 2816
johanh

Сообщение #87 от 23/03/2006 00:22 цитата

При стабилизации выходного напряжения падает КПД преобразователя.Эксплуатация мощьных устройств
производится с заведенными двигателями.Потребителю надо выбрать запитку для конкретных условий.
SanSan
Заглянувший
Сообщения: 6

Сообщение #88 от 26/03/2006 00:50 цитата

А на стоянке - пользуйся магнитолой,либо жги горючку?
johanh
Передовик
Сообщения: 2816
johanh

Сообщение #89 от 26/03/2006 05:48 цитата

Пользуйся запасным аккумулятором.
SanSan
Заглянувший
Сообщения: 6

Сообщение #90 от 26/03/2006 23:27 цитата

По поводу КПД , я не согласен. Он почти не изменится т.к. с повышением входного напряжения падает ток потребления . Ширина импульсов уменьшается,а это в каком то диапазоне входных напряжений может даже улучшить КПД. т.к. потери только на ключе.
johanh
Передовик
Сообщения: 2816
johanh

Сообщение #91 от 27/03/2006 01:10 цитата

Какой бы хорошей ни была система отслеживания напряжения она обладает определенной
инерционностью.В статике КПД стабилизированного преобразователя приближается к КПД
нестабилизированного (95%-реально достижимые значения).Но в динамике
(пиковые нагрузки потребления,резкие изменения питающих напряжений)все преимущества
сводятся на нет или ..... требуют ощутимого удорожания и усложнения конструкции.
Конечно , если надо всего лишь каких-то 100-200Вт потребляемой мощности.
на первом месте-стабилизация .Но когда речь заходит о больших мощностях -
здесь стоит задуматься.Прежде всего о надежности устройства.
Потребителю надо подобрать преобразователь под конкретные условия.
SanSan
Заглянувший
Сообщения: 6

Сообщение #92 от 27/03/2006 22:02 цитата

О подборе к конкретным условим - спору нет. А в нашем случае - стабильность дороже КПД.
johanh
Передовик
Сообщения: 2816
johanh

Сообщение #93 от 27/03/2006 23:16 цитата

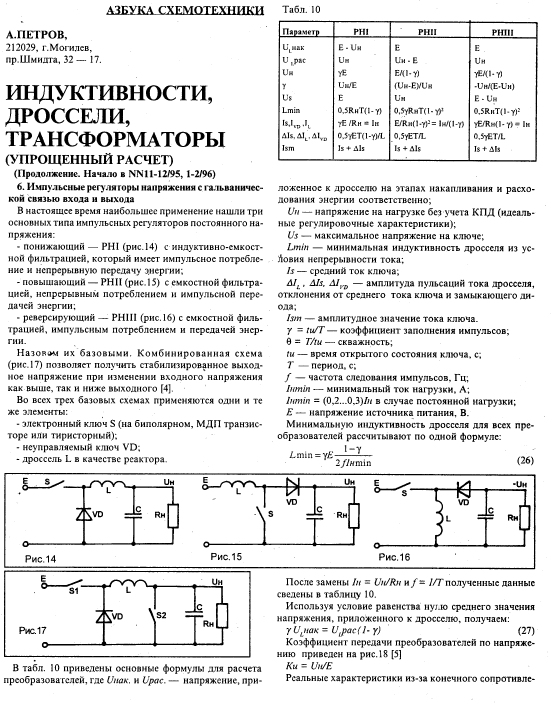

Есть компромисные варианты.Повышающий ШИМ стабилизатор последовательного действия.
Выходное напряжение стабилизации выставляется больше входного.Затем полумостовой
инвертор с расчетным выходным 12в-13в.КПД и в этом случае достаточно высок.
Если по каким либо причинам выйдет из строя ключ ШИМ-стабилизатора
то выходное напряжение не превысит 12-13в.Для ШИМ стабилизаторов(последов)
достижимый КПД 92-93%
4587derek
Новичок
Сообщения: 18

Сообщение #94 от 31/12/2006 21:46 цитата

Стандартные схемы в буржуйских авто на однои транзюке 7А (хватает). Самый простой вариант ШИМ регулятор LT 1074CT 5A стандартная схема включения в даташите
KORZHIK
Заглянувший
Сообщения: 2

Сообщение #95 от 27/10/2008 01:19 цитата

привет, люди добрые, недобрые и все остальные, может и не очень в тему пишу, но подайте...(тянет лапу) неопытному радиогубителю схемку преобразователя 12 в 24 на ампер 10, можно без стабилизации, без наворотов, если существует такое в одной микрухе, приму за милую душу, самое главное, чтобы работало, а то собрал на днях http://forum.qrz.ru/thread11809.html я ж не спорю, получилось все как обычно безобразно наляписто в лучших традициях моей лени, и вроде все заработало и вроде все было просто хорошо, пока на первых парах я не сделал переполюсовку...сначала я подумал, что сдохла микруха, заменил, начались чудеса, схема стала работать как ей вздумается без нагрузки - микруха пищит, на выходе 32 вольта, под нагрузкой, ток примерно ампер напруга падает до 17 вольт, микруха пищит еще злобнее, ток покоя без нагрузки пол ампера... при нагрузке 3 ампера напряжение на входе равно на выходе подмигивание понавешивал каких-то кандеров по 4 тыс микрофарад, что после диодов, на микруху для прикола накидал, ни...чего не изменилось... ну все думаю... пипец... лапой в схему со злости!!! на тебе, сволочь! и о чудо!!! дотронулся до какой-то лапы микрухи и пищание прекратилось и ток покоя =0 и напруга на выходе при нагрузке около 20 вольт... убираю лапу, все по-старому, чего я на эту лапу микрухи не вешал... вот пока сам не дотронешься не работает, падла подмигивание) потом случилось страшное каким-то образом в очередной раз подключая нагрузку проскачила какая-то неслабая искра, почему-то погорели мои 10 амперные диоды, которые я заменил и теперь...как лапой в микруху не лезь при включении питания напряжение на выходе начинает очень плавно... я бы даже сказал очень тормознуто, даже я тормоз, но это заметил, расти с 12 до 24 вольт, при любой нагрузке оно падает до 10 вольт,наверное погорели еще и кандеры на микрухе, что генерят, пока не вдавался в подробности, кинул схему неглядя на стол, в результате чего на нее обрушилась полка с книгами, детальками и прочей лабудой, люди добрые, подааайте, кто че может улыбка))
rematik
Флудоголик
Сообщения: 35541

Сообщение #96 от 27/10/2008 08:29 цитата

KORZHIK, странное дело - смочь собрать и не суметь починить улыбка А схема по ссылке мощная, в акурат под 10 Ампер улыбка

ДОБАВЛЕНО 27/10/2008 08:32

Хотя в названии под двадцатку Ампер смысл. голливудская улыбка

ДОБАВЛЕНО 27/10/2008 08:35

Цитата:
Мощность преобразователя можно будет увеличить хоть до 1кВт, подбором более мощных транзюков, диодов и более емких конденсаторов.
Правильно, не будем мелочиться, поднимем мощь до КилоВатта, а там и под 10, бесконечно увеличивая мощь транзюков и кондюков улыбка
rematik
Флудоголик
Сообщения: 35541

Сообщение #97 от 27/10/2008 09:54 цитата

с некоторыми переделками надо строить похожую схему. Возможен также и вариант преобразования из 24 В в 12.
KORZHIK
Заглянувший
Сообщения: 2

Сообщение #98 от 27/10/2008 20:40 цитата

хотелось бы пояснения к схеме, которая не такая уже и маленькая, например R13 R15 это подстроечники для чего? и трансформатор! что за таке, какой? сколько витков в обмотках? в той схеме , что собирал, я был не очень доволен транзисторами, как выяснилось кт825 это транзисторы сборки, в которых внутри куча других тразисторов, ходят слухи, что боятся перегрева, а перегрев они ощутили у меня и не раз, да и к тому же.. беру два транза новых, меряю сопротивление база-эмиттер , у одного 12 кОм у другого 7 улыбка кто живой? кто не живой? кто полудохлый? подмигивание

ДОБАВЛЕНО 27/10/2008 21:59

и еще третяя лапа микрухи к vd8 типа диод? типа забыли нарисовать? улыбка)

ДОБАВЛЕНО 27/10/2008 22:08

вот... блин, ну тормоз я, все замечаю с задержкой улыбка) что это за диоды*? можно ли поставить другие более известные и транзистор... не очень знаком, как выглядит какая лапа есть какая? улыбка почему все так сложно... собенно на рынке в ждановичах... куча пнреобразователей, 12-220, 24-220,24-12, на любые токи... любые цены, а 12-24 ни у кого... ну не западло ли? улыбка)
