Анализатор молока. Нужно подобрать емкость конденсатора.

  Список форумов » Измерительные приборы

Следующая тема · Предыдущая тема
АвторСообщение
Alik221
Заглянувший
Сообщения: 3

Сообщение #1 от 18/11/2017 23:34 цитата

Устройство: Анализатор молока Лактан 1-4М.
О схеме: Схема измерения ультразвуковых колебаний молока - срисовал с платы. На входе схемы - ультразвуковой пъезодатчик. С выхода идет на ОУ и от него на АЦП.
Проблема: Треснул конденсатор C2. Нужно узнать емкость этого конденсатора.

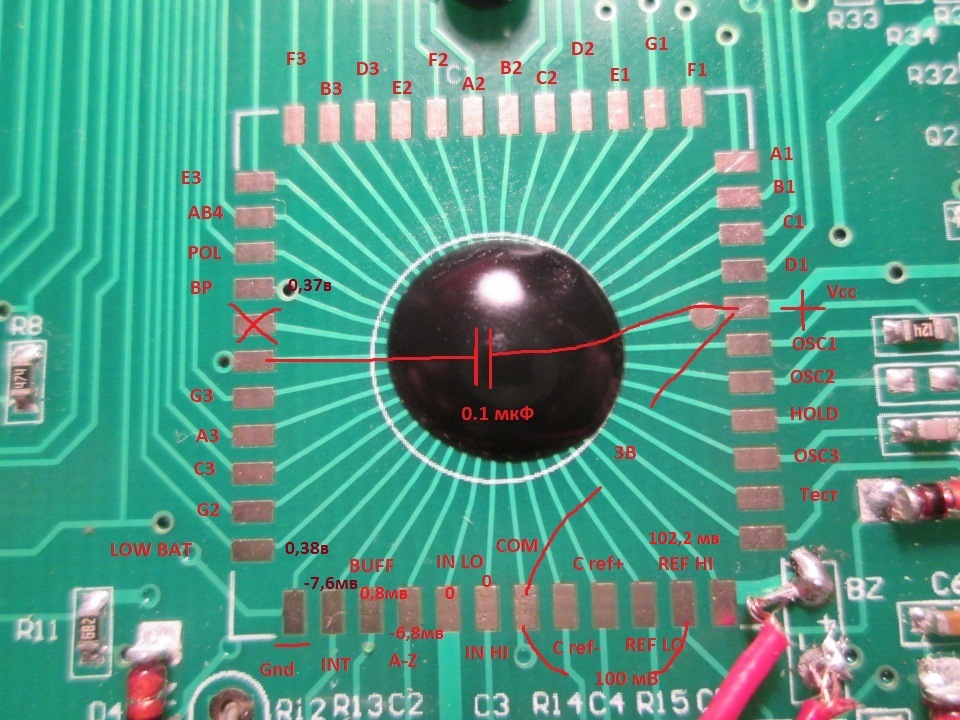

  IMG_20171118_215829_1200x682.jpg  126.39 КБ  Скачано: 224 раз(а)
rommy
Модератор
<B>Модератор</B>
Сообщения: 3187
rommy

Сообщение #2 от 19/11/2017 00:33 цитата

переходной межкаскадный.можно такой же поставить как С1.
33н-0,1мкф.
Alik221
Заглянувший
Сообщения: 3

Сообщение #3 от 19/11/2017 00:48 цитата

Спасибо за ответ!.
1). С1 мне не известен, так что не знаю, какова его емкость.
2). Я ставил 20 нФ, но не работало. Попробую побольше.
3). Все же есть еще вопрос - прибор недавно прошел поверку, нужно ли его повторно поверять после установки емкости? В измерении вроде участвуют частота, декремент затухания и амплитуда колебаний - не повлияет ли на них изменение емкости межкаскадного конденсатора?
rommy
Модератор
<B>Модератор</B>
Сообщения: 3187
rommy

Сообщение #4 от 19/11/2017 00:56 цитата

повлияет или нет,это надо осциллографом проверять.
на частоту не должен.хорошо бы проверить осциллом,что делается при емкости 20нф.
Alik221
Заглянувший
Сообщения: 3

Сообщение #5 от 19/11/2017 14:49 цитата

Ставил конденсаторы 20 нФ, 33 нФ, 100 нФ - не работает.

Завтра на работе осциллографом проверю, отпишусь.
bravissimo
Заглянувший
Сообщения: 5

Сообщение #6 от 25/01/2018 13:02 цитата

А у Вас на С1 вообще что нить идет? Может подкорочен\оборван вход? Может не фурычит излучатель УЗ какой нить? Может - датчик мертвый? Проверьте. замешательство

ДОБАВЛЕНО 25/01/2018 14:04

Насчет емкости С2, имхо нет. Это уже второй каскад, датчик развязан от него по идее.
Rom-Zecs
Передовик
Сообщения: 2900

Сообщение #7 от 25/01/2018 20:23 цитата

Может пора заняться ремонтом и произвести хоть какие нибудь измерения?
