777voha
|
Помогите со схемой мультиметра DT9205A+
на плате 2 микросхемы по виду одинаковые
одна LM324 вторая нечитаемая
и транзистор без названия интересующие элементы обвел красным
 тыл.jpg 87.18 КБ Скачано: 9018 раз(а)
|
|
BAZUEV56
Ретро-мастер
Сообщения: 4667
|
| 777voha У меня DT9205A без+.Микросхема одна UTC324E. Транзисторов 2= L6 , M6. |
|
|
777voha
|
|
|
pologenie
|
| 777voha писал: | спасибо
вопрос решен |
777voha
пожалуйста если не трудно сфотографировать расположения контактов переключателя мультиметра DT9205A+
у меня точно такой же
и выпали контакты
помоги если не сложно
на сайте есть но не то
у тебя точь в точь |
|
|
777voha
|
для тех кто задает вопрсы по поводу расположения ламелек на мультиметр
|
|
|
pologenie
|
Большое, большое спасибо уважаемый 777voha
Очень сильно помог
Вечером соберу
Еще раз большое спасибо
   |
|
|
vasake
|
|
|
Vlad3043
|
| Помогите пожалуйста! Мультиметр DT9502, но схема не подходит. Занижает измеряемые напряжения, при регулировке изменяет показания не более, чем на 20%. Транзистор S9013 6Q1 рабочий. Микросхемы UTC324E и сборка 2904. Может у кого то есть схема? |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
|
|
Vlad3043
|
| В смысле? Что именно? Схема немножко не такая - резисторы с обозначением 1R..., 2R... 6R... Подстроечников 3 шт. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
|
|
Vlad3043
|
| Без схемы трудно понять номиналы, так как на некоторых отсутствуют обозначения... |
|
|
v0f41k
|
Я умудрился попалить свой DT9205A померив не разряженный сетевой электролит на положении "200мкф".
Мультиметр восстановил полностью: сгорели 2 дорожки, и пробит диод ED3 "M7" 1n4007, предохранитель остался цел.
Но ковыряясь купил LM324ADRG4 TI SO14 (новая не паяная) сменив родную UTC324E. Причина то оказалась в диоде, но UTC324E пришлось вернуть на место, т.к. LM324А не работает в этом мультиметре без изменения схемы, значит не является полным аналогом UTC324E.
Когда стоит LM324А вместо UTC324E при исправных остальных компонентах на измерении емкости показания скачкообразно меняются 1-2 сек после чего показывает нули. То что родная UTC324E осталась жива - повезло, но на будущее интересно чем менять если спалю - от невнимательности никто не застрахован.
LM324 какого производителя и с какой буквой/маркировкой на конце является полным аналогом UTC324E? |
|
|
горгулия1
|
| KRAB писал: | | делители ............. |
Та же проблема ... нашёл часть похожей схемы в приборе DT9208A . |
|
|
manax5
|
расположение ламелей на переключателе DT9205A+
|
|
|
Джагернаут
|
| v0f41k, Мерять одну ёмкость у электролитов-это фигня.Тебе нужен ESR метр.Сейчас источники питания импульсные поэтому ESR важен.ESR микро 4VS с защитой купи. |
|
|
Aspirienc
|
| Ребят кто сталкивался с таким, в режиме прозвонки число 458 при кз щупов ноль "0" а вот начиная от 20к и до 2м нет никакой реакции такое ощущение. Как обрыв, визуально все цело, прозвонить нечем, прошу помочь поскольку дома только этот прибор. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| Aspirienc писал: | | Как обрыв, визуально все цело, прозвонить нечем |
- отнеси тому, у кого есть чем ... |
|
|
RaKentiy
|

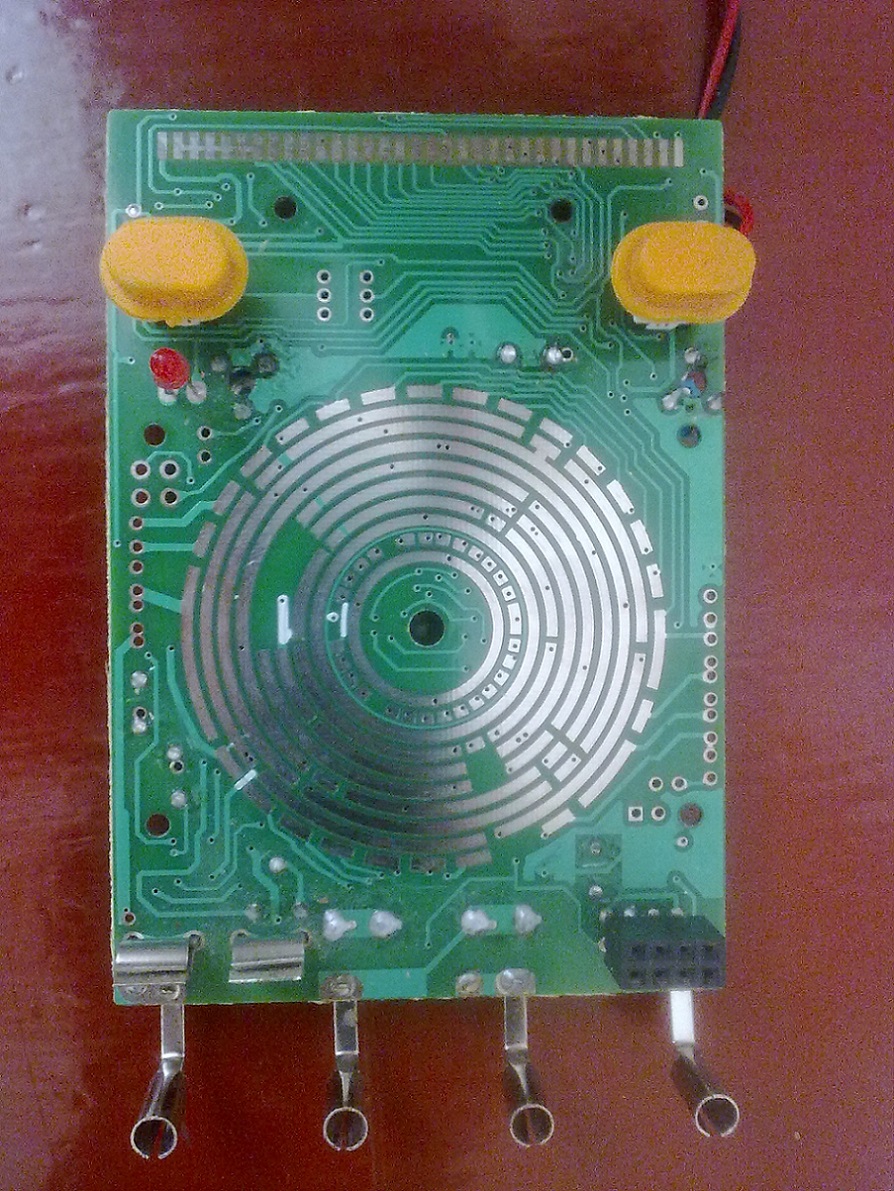

Нужна помощь обладателей мультиметра dt9205b. По неосторожности выронил несколько ламелей на переключателе, не могу теперь собрать обратно. На переключателе 5 перемычек (ламелей), ниже - фотографии платы
| 1678_.jpg |
| Описание: |
| Плата с информацией о модели | |
| Размер файла: |
543.31 КБ |
| Просмотрено: |
4924 раз(а) |
|
| 1679_.jpg |
| Описание: |
| Плата со стороны ползунков | |
| Размер файла: |
449.33 КБ |
| Просмотрено: |
1383 раз(а) |
|
|
|
|
Aspirienc
|
KRAB, ты как ывсегда прав! Остряк блин!) все решилось элементарно, промывка спитом и смешением VR-резисторов, небыло контакта, по поводу дисплея и шлейфа, для тех кто сталкнулся при разборке/сборке с исчезновением сегментов на дисплее, у меня неплотно прижималась сред на, решил подложкой из полеуретановой пены, можно что угодно подложить из резины и т.д. Лишь бы эластичное и прижимало но не передавить! RaKentiy, ищи подобный по фото через поиск, тоже был косяк, нашел свой быстро, выше в посте черный переключатель у меня подобный но не он, у меня кажись шесть ламелей врозь, мультиметр аналог твоего! у меня стояли так, с краю две, к центру одна и на противоположной стороне три вместе.
ДОБАВЛЕНО 21/05/2016 14:02
RaKentiy, а нет у меня точно такой же и ламелей пять, фото сохранил но выложить не могу, порядок такой, >1|3|||||9||| • |||||7|5||||<
Вот собственно схема, смотри по пососкам и ставь, где переключатель не помню но если у тебя хоть одна ламель на месте осталась от нее и отталкивайся, надеюсь прибор не спалил еще, удачи! |
|
