Помогите с монитором ACER AL1716A

  Список форумов » TFT-мониторы

Следующая тема · Предыдущая тема
АвторСообщение
Rusyklas
Заглянувший
Сообщения: 1

Сообщение #1 от 17/03/2013 18:09 цитата

просто перестал работать, индикатор мигал желтый-зеленый!! потом включаю на следующий день начал дыметь я вырубир его сразу!! включаю еще раз уже не дымит и индикатор все время светится зеленым!! НО Дисплей не работает!!!! Помогите !! схему ненашел!!!

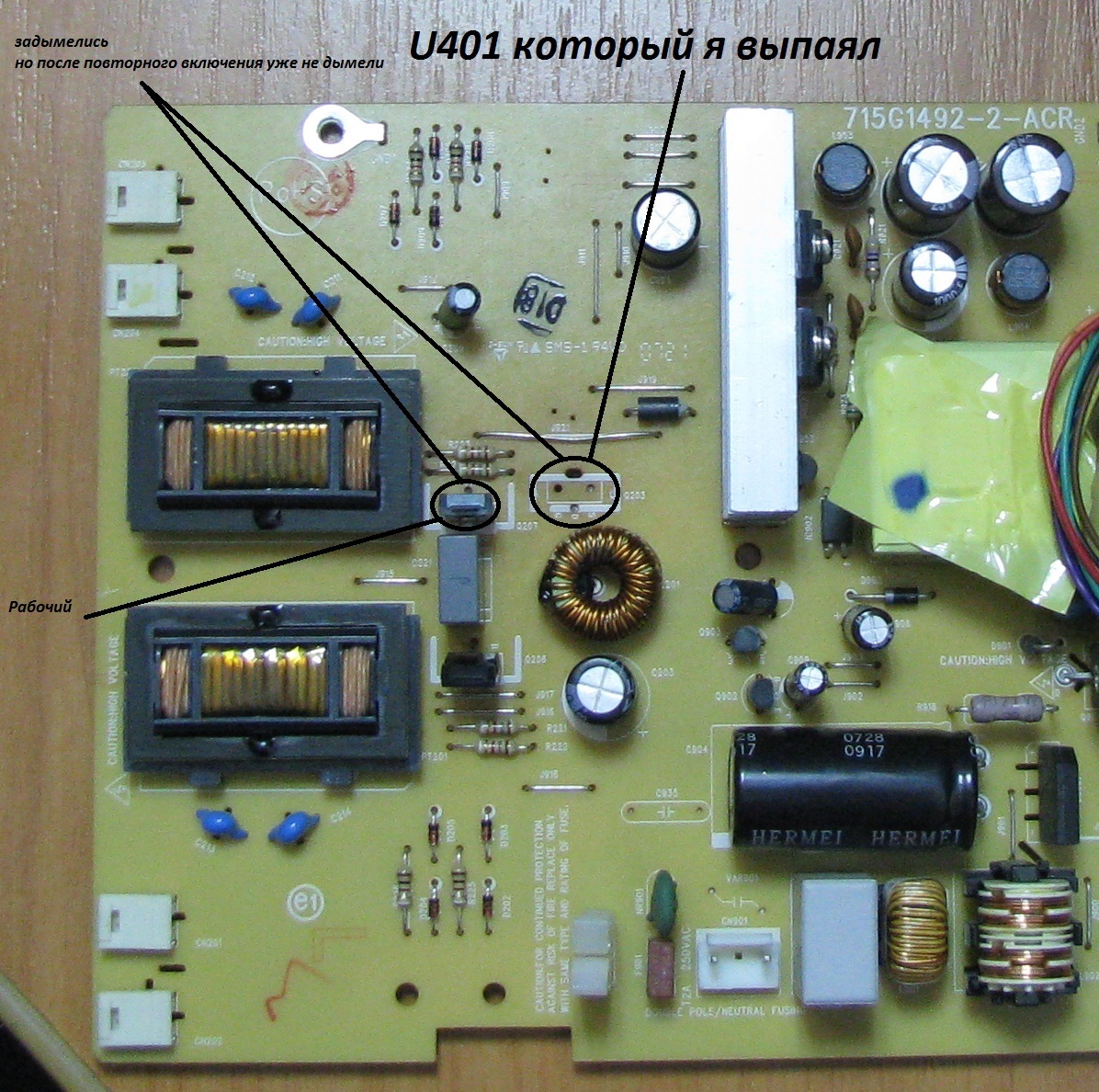

Монитор ACER AL1716A (плата на TSU16AK)
шасси 715G1492-2-ACR




 Описание:
 Размер файла:  418.4 КБ
 Просмотрено:  324 раз(а)



 Описание:
 Размер файла:  561.77 КБ
 Просмотрено:  632 раз(а)



Sacha29
Передовик
Сообщения: 1045
Sacha29

Сообщение #2 от 17/03/2013 18:29 цитата

Это AOU401 fet p-канальный.Тр-р хоть целые,литы под замену по шинам питания инвертера.А дымить перестало либо транзистор в обрыве либо ПР по питанию сдох.
Сергей Шмелев
Передовик
Сообщения: 1452
Сергей Шмелев

Сообщение #3 от 17/03/2013 18:36 цитата

http://archive.espec.ws/section674/file15758.html
Изучай матчасть подмигивание
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #4 от 17/03/2013 18:52 цитата

Подобная схема инвертора применяется в мониторах Benq и болезнь этого инвертора аналогична - конденсатор С221 между двух транзисторов генератора, сами транзисторы Q206, Q207 и P-канальный Q203 DC-DC конвертора.
