Матрица CHI MEI M17E5-L05 Rev c1 нужна схема

  Список форумов » TFT-мониторы
На страницу Пред.  1, 2, 3  След.
Следующая тема · Предыдущая тема
АвторСообщение
SAM46
Участник
Сообщения: 294

Сообщение #21 от 23/07/2016 17:00 цитата

И ещё "мастер" считает,что max-м никто не управляет.Подали питание и всё он работает.?Но если установлен SHUNT LOCATION Сonnetcted to PGND=Shutdown mode?Если шунта нет- подключение для IN через R3-MAX-включён!SHDN с чёрточкой сверху в табл.Что это за логик- сигнал от внешнего контроллера?logic-signal low(PGND0=disabled-отключен!Уже у меня недовольство, огорчение
SAM46
Участник
Сообщения: 294

Сообщение #22 от 24/07/2016 09:07 цитата

gavs, О какой катушке идёт речь?На плате управления 2-а дросселя с маркировкой 5RO.
SAM46
Участник
Сообщения: 294

Сообщение #23 от 25/07/2016 11:29 цитата

На схеме включения даташита есть L1- 4,7mgn.На одном конце (к выводу 11LX) U=4,7V -НА другом ...=drain mosfeta-0,46v на затворе=0,42v к выводу 15.На 13выв=3,74v ;14выв=3,6v.У меня на плате L8,L9.
gavs
Передовик
Сообщения: 1292

Сообщение #24 от 25/07/2016 12:23 цитата

SAM46 писал:
На схеме включения даташита есть L1- 4,7mgn.На одном конце (к выводу 11LX) U=4,7V -НА другом ...=drain mosfeta-0,46v на затворе=0,42v к выводу 15.На 13выв=3,74v ;14выв=3,6v.У меня на плате L8,L9.
...
На выводе 1 этой микросхемы.У меня на нём 4,79v а VDD=4,89V-на 16 выводе.


Я правильно понимаю что на истоке p-канального полевика, также как и на pin 16 MAX1889 +4,89V. Тогда если на затвре около "0", он должен быть открыт и на стоке должно быть также чуть меньше 5V. Если иначе - полевик дохлый. Катушка "звонится"? Конденсаторы в стоке полевика не пробиты?
SAM46
Участник
Сообщения: 294

Сообщение #25 от 25/07/2016 16:58 цитата

gavs, Большое спасибо за ваше старание помочь мне при ремонте матрицы.Я очень хотел бы разобраться с матрицей т.к. купил её с донора. Ремонтирую мониторы в 3-ий раз для своих близких.Ранее ремонты были простыми-замены конденсаторов.В этом менял импульсный транс-редкий случай(связь между 1- ми обмотками) даже пытался перемотать его-не держал нагрузку по 5v.Полевик выпаивал и проверял тестеро
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #26 от 25/07/2016 17:08 цитата

SAM46 писал:
На схеме включения даташита есть L1- 4,7mgn.На одном конце (к выводу 11LX) U=4,7V -НА другом ...=drain mosfeta-0,46v.


Вы совсем не разбираетесь в электротехнике или просто придуриваете?
Как у вас оказалось разное напряжение, на разных концах катушки, если у неё сопротивление доли ома?

На мой взгляд тему надо снести подчистую. Так как ответы топикстартера отдают бредятиной.
SAM46
Участник
Сообщения: 294

Сообщение #27 от 25/07/2016 17:30 цитата

Звонится нормально.На истоке-0,38v.Катушки не выпаивал,но они звонятся.Конденсатор C22 между стоком и затвором не выпаивал-показал прибор бесконечность>200mF-на пределе измерений.У меня сгорал пред в цепи измерения VC890C+.Забывал разрядить перед измерением-сейчас при замене пред не работает.!Со стока идёт цепь на транзисторную сборку типа BC847BPN и стабил Z1?.MARKING K1е-Q6,Q7.Конд вS-норма.

ДОБАВЛЕНО 25/07/2016 17:40

Lenchik, Береги нервы ты ещё очень молод.Просто схемы нет нормальной и монтаж платы плотный и мелкий .Даташит на MAX -ТИПОВОЙ И НЕ ОТРАЖАЕТ ТО,ЧТО НА ПЛАТЕ.
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #28 от 25/07/2016 18:20 цитата

SAM46, Если звонится, значит тестер говно.

Если ты учился в средней школе, то наверное слыхал о законе ома. Померяй сопротивление у катушки. По твоим невнятным измерениям получается что на катушке падает 4.24 вольта. Теперь посчитай ток и перестань пудрить людям мозги.
SAM46
Участник
Сообщения: 294

Сообщение #29 от 25/07/2016 20:27 цитата

Lenchik писал:
SAM46, Если звонится, значит тестер говно.

Если ты учился в средней школе, то наверное слыхал о законе ома. Померяй сопротивление у катушки. По твоим невнятным измерениям получается что на катушке падает 4.24 вольта. Теперь посчитай ток и перестань пудрить людям мозги.
Все мы учились в школе и не только в ней чему- нибудь и как- нибуть...Всем свойственно ошибаться.Измерю повнимательней.Жаль не работает прибор на пределе "C".Прав ты конечно!Меня замучил этот монитор- то задняя подсветка,то импульсник,то к.з. по питанию-горит пред на плате управления и дальше ключ питания дымит,а теперь MAX... Ну не привык я отступать будем работать дальше,хотя я на пенсии уже 13лет!Да а мультитестер меня устраивает вполне.Разберёмся. улыбка
gavs
Передовик
Сообщения: 1292

Сообщение #30 от 26/07/2016 11:59 цитата

SAM46 писал:
Звонится нормально.На истоке-0,38v.Катушки не выпаивал,но они звонятся.Конденсатор C22 между стоком и затвором не выпаивал-показал прибор бесконечность>200mF-на пределе измерений.У меня сгорал пред в цепи измерения VC890C+.Забывал разрядить перед измерением-сейчас при замене пред не работает.!Со стока идёт цепь на транзисторную сборку типа BC847BPN и стабил Z1?.MARKING K1е-Q6,Q7.Конд вS-норма.

Даташит на MAX -ТИПОВОЙ И НЕ ОТРАЖАЕТ ТО,ЧТО НА ПЛАТЕ.


Так через этот p-канальный полевик и питается преобразователь. И пока там не появится напряжение ничего не заработает.

Вы хотябы понимаете, как китайский тестер измеряет ёмкость? >200mF (мили - не микро!) - это фактически короткое замыкание.

Пока Вы не выложите чёткую фотографию или скан участка платы (или не потрудитесь "сколоть" с монтажа фрагмент схемы) писать про конкретные детали в Вашей матрице почти бесполезно. Отнюдь не у всех в "загашниках" валяются такие чтобы посмотреть что там с чем соединяется.
SAM46
Участник
Сообщения: 294

Сообщение #31 от 26/07/2016 12:46 цитата

gavs, Уважаемый,см. мой пост от 03.07 там ссылка на стр. форума ;remont-aud.net.-ФРАГМЕНТ СХЕМЫ:дисплейный контроллер,MAX1889,2дросселя и т.д. Чёткую фотку переслать пока не могу:кончился тонер в мфу SCX-4200.Нет дата-кабеля для фотика.Измерять ёмкости умею.На приборе предел измерения емкостей от 20 нанофарад до 200 микрофарад.Т.е. я имел ввиду >200мкф.Обозначение емкостей mF=мкФ.В справочнике Радиоинженера Дж.Дэвис и Джо Карр на стр.423 так напечатано в табл.
gavs
Передовик
Сообщения: 1292

Сообщение #32 от 26/07/2016 13:59 цитата

SAM46, И что там можно увидеть? Я же тоже не Кашпировский. Ищите, почему питание не доходит до ключа. Проверьте, что творится по разные стороны катушки.

Во всей зарубежной литературе приставка "микро" обычно обозначается как "µ" или "u" (так как она похожа на "µ"), a "m" - милли. Если Вы просто замкнёте щупы тестера - он тоже покажет >200мкф.

В этом-же справочнике микроампер и миллиампер обозначены абсолютно одинаково. К сожалению в постсоветское время качество переводов стало крайне плохим - зачастую переводчик не понимает, о чём пишет.
SAM46
Участник
Сообщения: 294

Сообщение #33 от 26/07/2016 16:23 цитата

gavs, Если не заморачиваться с логик сигналом,то выходит нет запуска преобразователя из-за не включения полевика. Стало быть при его вкл через как вы называете катушку пройдёт напр на выв LX(11),на нём при измерении было 4,46-4,7v.И от коммутирующего узела далее.. сток внутрен полевика с N-cannel..и одноврем на выв(13) здесь 3,74v .Это через резистор R15=43,2ома. Т.е. на др-м конце катушки
SAM46
Участник
Сообщения: 294

Сообщение #34 от 27/07/2016 12:12 цитата

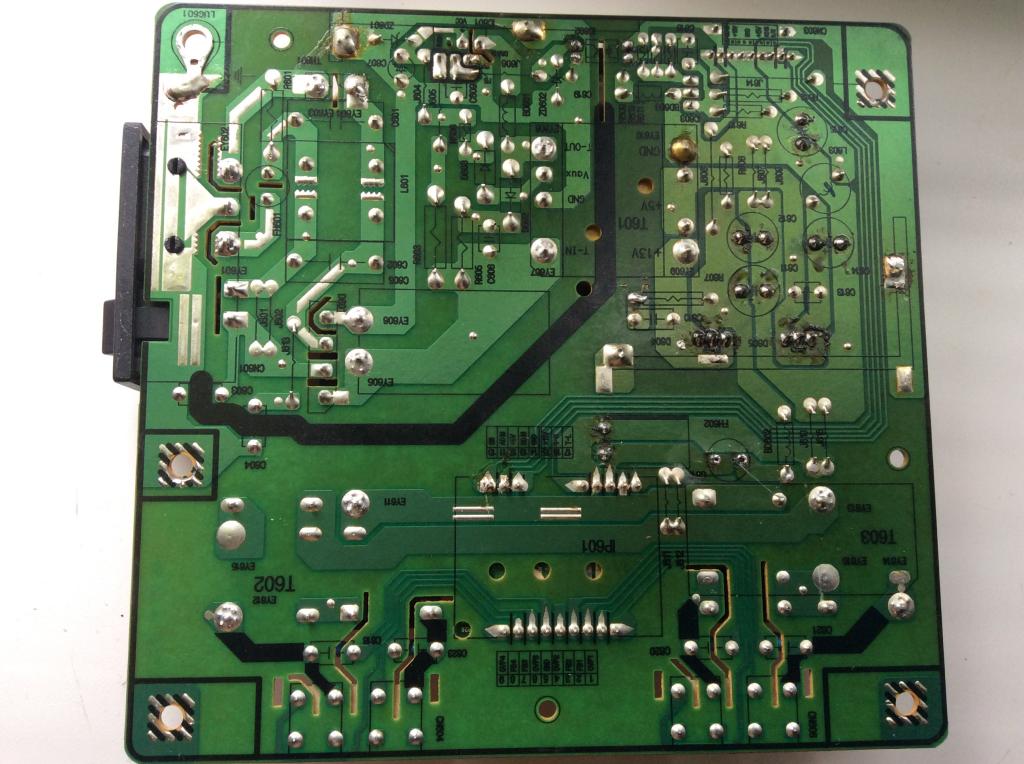

gavs, Это фрагмент платы управления как получилось.
gavs
Передовик
Сообщения: 1292

Сообщение #35 от 27/07/2016 14:30 цитата

SAM46, Ещё раз: какие напряжения на выводах P-MOSFET, обозначенного в DATASHEET как "P1"? На снимке всёравно дорожки не видны. Если у P-MOSFET на истоке есть питание, на затворе - почти 0 и на стоке при этом ничего нет - значит он дохлый. Если на истоке питания нет - ищите, куда оно делось отслеживая печатные дорожки. За Вас это никто сделать не сможет.

Чтобы починить DC-DC на матрице нужно иметь квалификацию минимум "продвинутого" радиолюбителя, а лучше - радиоинженера. В большинстве ателье с этим даже не хотят связываться. Лучше дайте матрицу кому-нибудь более квалифицированному. Для "чайника" здесь шансов нет.
SAM46
Участник
Сообщения: 294

Сообщение #36 от 27/07/2016 20:28 цитата

gavs, УВАЖАЕМЫЙ!На истоке-0,на затворе-0 на стоке=0,11v.Q5-позиция.Чтобы отыскать откуда поступает питание надо нарисовать схему включения.Чем я и занимаюсь.Непонятна транзисторная сборка с маркировкой K1 звонится как два n-p-n и p-n-p транзистора.Чёрного цвета и прямоугольный стабилитрон ZD1?Во многих" мастерских " сидят зачастую спецы ,которые только собирают мзду -отдал смартфон LG .

ДОБАВЛЕНО 27/07/2016 20:43

Он был в рабочем состоянии-получил совсем дохлый:не вкл совсем, не заряжается -меняли дисплей...прогрели... пригрели.Теперь о квалификации-я радиоинженер закончил заочно в 1975г в г МОСКВЕ институт.Факультет автоматики и радиоэлектроники так сейчас называется,а в то время -электрофизический факультет.МОСКОВСКИЙ УНИВЕРСИТЕТ ОТКРЫТОГО ТИПА.Матрицу я не для того брал,чтобы кому-то отдать в ремонт.

ДОБАВЛЕНО 27/07/2016 20:51

А мастера по ремонту lcdмониторов -ник"SanAlex" его квалификацию по dc/dc вы уже читали.Это не в ваш адрес не обижайтесь.Завтра мне стукнет 70 лет!Дай БОГ мне здоровья,
SAM46
Участник
Сообщения: 294

Сообщение #37 от 27/07/2016 20:59 цитата

А на послед .соединёных дросселях напряжение почти одинаково=5,00 и 5,01v.Каждый имеет омическое сопротивление=1,6 ома.
gavs
Передовик
Сообщения: 1292

Сообщение #38 от 28/07/2016 12:02 цитата

SAM46 писал:
gavs, УВАЖАЕМЫЙ!На истоке-0,на затворе-0 на стоке=0,11v.Q5-позиция.Чтобы отыскать откуда поступает питание надо нарисовать схему включения.Чем я и занимаюсь.


Вообщето давно пора. Нельзя копаться в аппарате, не представляя как он работает. Я знаю что это трудоёмко - но периодически приходится.

SAM46 писал:
Непонятна транзисторная сборка с маркировкой K1 звонится как два n-p-n и p-n-p транзистора.Чёрного цвета и прямоугольный стабилитрон ZD1?


Также - отследите к чему они подключены - понятней станет.

SAM46 писал:
Он был в рабочем состоянии-получил совсем дохлый:не вкл совсем, не заряжается -меняли дисплей...прогрели... пригрели.Теперь о квалификации-я радиоинженер закончил заочно в 1975г в г МОСКВЕ институт.Факультет автоматики и радиоэлектроники так сейчас называется,а в то время -электрофизический факультет.МОСКОВСКИЙ УНИВЕРСИТЕТ ОТКРЫТОГО ТИПА.Матрицу я не для того брал,чтобы кому-то отдать в ремонт.


Прошу не обижаться - вопросы Вы задаёте зачастую на уровне школьника. Я в своё время вёл лабы у студентов по основам метрологии в ЛЭТИ. Только когда с одного сделанного телевизора стал получать больше чем месячная зарплата в ЛЭТИ - ушел оттуда...

SAM46 писал:
А на послед .соединёных дросселях напряжение почти одинаково=5,00 и 5,01v.Каждый имеет омическое сопротивление=1,6 ома.


Дроссель 5 мкГн - это примерно 10 см проволоки, намотанной на сердечник. Звониться должен на ноль.
SAM46
Участник
Сообщения: 294

Сообщение #39 от 29/11/2016 14:44 цитата

Уважаемый ,gavs!Я опять приступил к ремонту матрицы.Нарисовал фрагмент схемы.Сборка К1-это UM6K1N:2 полевика с n-каналом.Предположил, что она пробита- заменил на 2N7002BKS.С неё должно поступать напряжение на сток и исток полевика p-ch.На шите P1(Q5) marking 13P-BSS84.Заменил наIRLML6402PbF.Т.к. при проверке я собирал схемку для оценки качества-он оказался пост открытым.Но вот незадача...
SAM46
Участник
Сообщения: 294

Сообщение #40 от 29/11/2016 15:18 цитата

...при пайке исчезли 0,4-0,5 ом резисторы R108,R110-поз на плате.Они стоят на вх истока и стока этого транзистора.К.т.-VGHSиVGH соответственно.Есть напряжение на затворах Q6,Q7=3,28v.А напряжений в контр точках нет.Стало быть эта сборкаZTt не может работать.VGHS должно поступать с коллектора Q3(Q2-в шите):20v т.е. c MAX-a?А напряжение VGH с T-cona...VGL-отсутствует.Нужно ли припаять R108,R110?

ДОБАВЛЕНО 29/11/2016 15:21

Менять max? хммм...
