БП монитора ACER AL1951 после грозы. Решено.

  Список форумов » TFT-мониторы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
Newserg
Бывалый
Сообщения: 52

Сообщение #1 от 30/08/2007 19:29 цитата

БП собран на МС FA13843 и 2SK2996, вторичка на STPS20H100CT. Все п/проводники в норме (проверил вроде бы все), на 7-й ноге МС - 6-7 вольт (вроде маловато), на остальных ничего. Пробовал менять МС на UC3843 - тот же самый эффект. Кто что посоветует Прошу помощи
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #2 от 31/08/2007 07:52 цитата

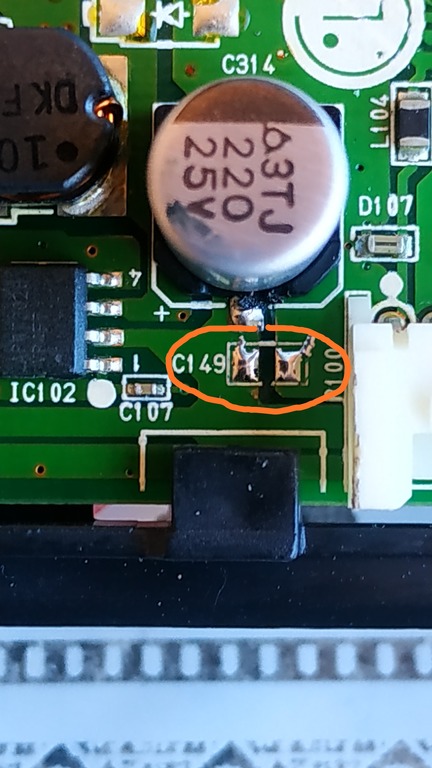

Все резисторы прозвонить, токовый датчик желательно сравнить с новым резиситором или заменить. Проверить электролит по 7 ноге. 6-7В конечно мало, но когда БП не запускается, то так оно и есть. БП проверяешь без монитора?
Newserg
Бывалый
Сообщения: 52

Сообщение #3 от 31/08/2007 08:42 цитата

БП проверяю пока без монитора (в нагрузке резистор на 47 ом). Резисторы с цветной маркировкой проверил все, а что касается резисторов на печатном монтаже - на вид нормальные, но за неимением схемы пока проверить не могу.Резисторы по питанию МС (6 шт.) проверил точно. Электролит на 7-й тоже нормальный. Где находится токовый датчик?
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #4 от 31/08/2007 09:59 цитата

Токовый датчик между истоком ключа и "горячей" землей. С него снимается напряжение и через резистор подается на 3 ногу микросхемы. При увеличении падения напряжения, перегрузка по выходу или увеличение собственного сопротивления этого резистора, блок будет в защите. А что на SMD резисторах разве нет цифровой маркировки? Если есть, первые две циры номинал, третья множитель, например, 153 - 15 кОм, 100 - 10 Ом.
Через резисторы на 7 ногу первоначально подается питание, при запуске блока питание идет с дополнительной обмотки трансформатора. Проверить эту цепочку.
Newserg
Бывалый
Сообщения: 52

Сообщение #5 от 02/09/2007 11:01 цитата

Токовый датчик проверил – нормальный. Резисторы SMD проверил все – тоже норма. Цепочку с дополнительной обмотки на ножку питания МС (резистор и диод) тоже проверил. Что дальше???
Трям
Завсегдатай
Сообщения: 987

Сообщение #6 от 02/09/2007 17:13 цитата

Да снимите же Вы полевик и посмотрите как себя ШИМ ведёт..
Newserg
Бывалый
Сообщения: 52

Сообщение #7 от 02/09/2007 19:48 цитата

Снял полевик - эффект тот-же. На 6-й ноге МС (выход) нету ничего - ни тестером, ни осцилографом. Может можно как-то проверить МС включением вне БП?
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #8 от 03/09/2007 08:06 цитата

Проверить можно подав на 7 вывод постоянное напряжение 9-10В от внешнего источника.
Newserg
Бывалый
Сообщения: 52

Сообщение #9 от 03/09/2007 23:23 цитата

Ув. Модератор, я имею ввиду какие выводы МС обязательно подключать, чтобы запустить генератор без схемы БП (т.е. проверить исправность самой МС). Vref нужно подать от отдельного источника или его вырабатывает сама МС от Vcc ? Или лучше всего собрать схему по «даташиту»?
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #10 от 04/09/2007 08:36 цитата

1 нога - выход усилителя ошибки. 2н - инверсный вход усилителя ошибки, на который подается сигнал обратной связи. Неинвертирующий вход внешнего вывода не имеет, на него подается опорное напряжение, с которым сравнивается напряжение обратной связи. Опорное подается от источника Vref внутри микросхемы. С выхода на вход (с 1н на 2н) подается местная обратная связь через резистор и конденсатор. В некоторых схемах 2 нога не используется, а сигнал обратной связи подается на 1 ногу, т.е. на вход следующего каскада после усилителя ошибки. 3н - вход, на который подается падение напряжения на токовом датчике для защиты БП от перегрузки. 4н - для подключения внешних конденсатора и резистора собственного генератора микросхемы. 5н - земля. 6н - выход. 7н - питание микросхемы. 8н - стабилизированное напряжение 5V (Vref - это стабилизированное напряжение, выдаваемое самой микросхемой при наличии напряжения питания на 7 выводе). Проверять можно в схеме, подав напряжение на 7 вывод, не включая блок.
Newserg
Бывалый
Сообщения: 52

Сообщение #11 от 05/09/2007 20:23 цитата

При подключении МС от внешнего источника стабилизатор выдает положенные 5 вольт(от 10 до 30 вольт питания). Напряжение подходящее в схеме БП на 7-ю ногу -- 20 вольт. При подключении в эту точку МС напряжение падает до 7-8 вольт. Естественно 5 вольт на выходе МС нету.Просидел полдня – эффект ноль.?
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #12 от 06/09/2007 09:13 цитата

Ключ не пробит?
Newserg
Бывалый
Сообщения: 52

Сообщение #13 от 06/09/2007 23:27 цитата

Дело пока не в ключе. Я собрал схему питания для МС аналогичную схеме питания в БП (мост, фильтр, гасящий R 470к, фильтр после гасящего R). Все номиналы как в схеме БП. При подключении только 5-й и 7-й ножек МС напряжение сразу же падает до 7-8 вольт. В чём дело???
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #14 от 07/09/2007 08:01 цитата

Ни в чем, см. мой первый пост, при такой схеме импульсов не увидишь. Проверяй еще раз все детали, устанавливай недостающее и включай, блок должен работать.
Newserg
Бывалый
Сообщения: 52

Сообщение #15 от 12/09/2007 21:52 цитата

Проверил вроде все детали (за исключением конденсаторов на печатном монтаже). Включил блок по Вашему совету (питание на МС дал от другого источника). БП не запустился, но как я заметил, при плавном подъеме питания МС резко меняется ток потребления. При Uпит=3-9в ток около 0,2mA, при Uпит свыше 9в ток скачкообразно подымается до 60-80mA. МС начинает нагреваться.
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #16 от 13/09/2007 10:31 цитата

Newserg писал:
Включил блок по Вашему совету (питание на МС дал от другого источника)

Не советовал я этого. Я советовал подать внешнее питание для проверки микросхемы при невключенном БП. Только в момент включения на 6 выводе должен появиться импульс.
Newserg
Бывалый
Сообщения: 52

Сообщение #17 от 15/09/2007 13:45 цитата

В БП стоят два корпуса TО-92 с надписью 431. Я так понял что это TL431? Если это так, то как их можно проверить?
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #18 от 17/09/2007 11:19 цитата

Newserg, проще всего купить новый и заменить.
Newserg
Бывалый
Сообщения: 52

Сообщение #19 от 17/09/2007 22:23 цитата

В момент подачи питания на МС от постороннего источника импульс на 6 ноге проскакивает (7-8в). При включении в штатном режиме – еле-еле слышен щелчок, но импульса нету, и БП не работает.
ingenegr
Фанат форума
Сообщения: 3387

Сообщение #20 от 18/09/2007 11:56 цитата

при 9 вольтах микросхема должна запустится. что на 4 ножке?даташит есть?схема БП разрисована?
