Junkers ZW 23-1 AE, не реагирует, горит жёлтый LED

  Список форумов » Газовые котлы
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #1 от 16/06/2012 23:29 цитата

Добрый день.
Котел после грозы, не реагирует ни на что, горит жёлтый светодиод, каждые 10 секунд 2 раза моргает с интервалом пол секунды.



Модель котла: ZW 23-1 HRD

Производитель платы: Honeywell

Ревизия платы: 45.007.351-005 REV. A

На процессоре шильдик :
6926-139
7354-032
7355-032


Знающих людей прошу подсказать, как локализовать данную проблему.
Плата при поверхностном осмотре целая, горелых элементов не было обнаружено
AKVA-TERM
Модератор
<B>Модератор</B>
Сообщения: 1729
AKVA-TERM

Сообщение #2 от 16/06/2012 23:53 цитата

DrValerii писал:
............
Плата при поверхностном осмотре целая, горелых элементов не было обнаружено

Что кроме поверхностного осмотра производилось?
Что с питанием процессоров?
Обмен между процессорами имеется?

Пока только одни вопросы,
Готового решения не ждите.
почитайте похожие темы.
и тему создайте согласно правил раздела.
SKS
Участник
Сообщения: 184
SKS

Сообщение #3 от 17/06/2012 00:05 цитата

Поверхностного осмотра мало.Начните с питания микросхем-хотя бы так.
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #4 от 17/06/2012 00:16 цитата

ок, найду Datasheet на контроллеры, произведу замеры и предоставлю ответы на вышеизложенные вопросы

при осмотре было обнаружено , что кто-то перепаивал опторазвязку, Оптроны OC1 и OC2
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #5 от 17/06/2012 03:02 цитата

Замерял напряжение на 78F9116А относительно 8, 9 pin
На 30 pin 2.96V
На 29 pin 3.30V
На 28 pin 1V
На 19 pin 0V
На 4 pin 3.05V но просаживается до 2.27V когда начинает мигать жёлтый светодиод.
На 3 pin 0.90V
На 2 pin 0.50V
На 1 pin 0.71V
Vol4ok72
Завсегдатай
Сообщения: 357

Сообщение #6 от 17/06/2012 09:37 цитата

DrValerii, Откуда вы уважаемый?
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #7 от 17/06/2012 11:21 цитата

Vol4ok72, ответ в личке
xarl
Модератор
<B>Модератор</B>
Сообщения: 21736
xarl

Сообщение #8 от 17/06/2012 12:24 цитата

DrValerii, а профиль заполнить, как рекомендуется ? бяка
Vol4ok72
Завсегдатай
Сообщения: 357

Сообщение #9 от 17/06/2012 13:41 цитата

DrValerii, не надо в личке -надо в профиле улыбка
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #10 от 17/06/2012 14:44 цитата

Поправил профиль улыбка Здесь был Я !

Может кто-то подскажет, что за маркировка процессора кроется под шильником ?
6926-139
7354-032
7355-032

Для того чтобы найти Datasheet и произвести необходимые замеры напряжений.
Lavrishin
Модератор
<B>Модератор</B>
Сообщения: 1763

Сообщение #11 от 17/06/2012 15:12 цитата

DrValerii писал:
...Может кто-то подскажет, что за маркировка процессора кроется под шильником ?
6926-139
7354-032
7355-032
Именно этот процессор не виноват ни разу....

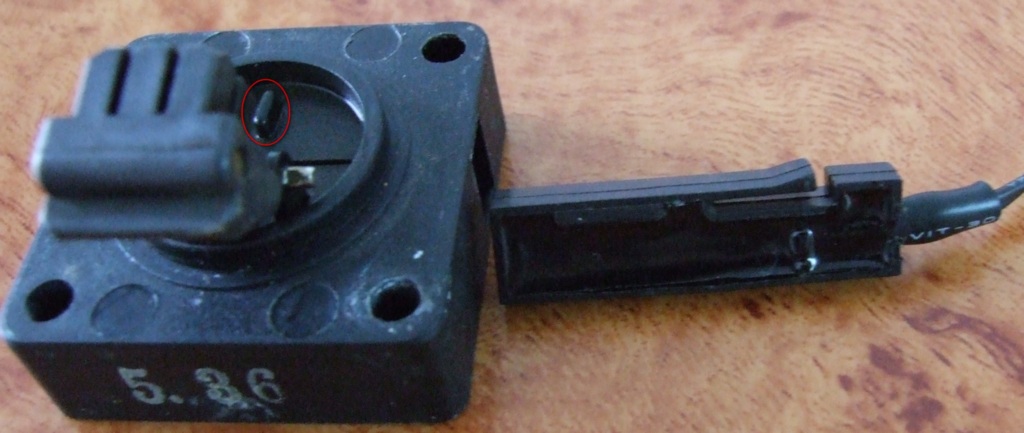

Картинку про свой вопрос можешь посмотреть для интереса, но проблема несколько в ином месте (я так полагаю).....




Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #12 от 17/06/2012 15:30 цитата

Lavrishin, спасибо за оперативность и указание возможного участка проблемы
AKVA-TERM
Модератор
<B>Модератор</B>
Сообщения: 1729
AKVA-TERM

Сообщение #13 от 17/06/2012 15:38 цитата

DrValerii, Моим советом почитать похожие темы я так понял ты не воспользовался.а зря.
очень много по похожим проблемам было тем на этом форуме.воспользуйся поиском по форуму. об этом как раз писалось в правилах раздела
Цитата:
Прежде чем создать тему, обязательно воспользуйтесь:

ПОИСКОМ ПО САЙТУ:
http://monitor.espec.ws/sch/
Только после просмотра этих тем, и если Вы не нашли там ответ на свой вопрос, можно начинать создание новой темы.


ДОБАВЛЕНО 17/06/2012 16:48

http://monitor.espec.ws/section38/topic177169.html

ДОБАВЛЕНО 17/06/2012 16:49

http://monitor.espec.ws/section38/topic137628.html
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #14 от 17/06/2012 16:33 цитата

AKVA-TERM, в похожих темах все грешат на 78F9116А, а именно на его замену,
но интуиция мне подсказывает, что контроллеры в полном порядке .

Можно как вариант попробывать перешить EEPROM, но с файлом прошивки думаю вряд ли кто поможет, да и спешить пока, думаю, не стоит
AKVA-TERM
Модератор
<B>Модератор</B>
Сообщения: 1729
AKVA-TERM

Сообщение #15 от 17/06/2012 21:29 цитата

DrValerii писал:
..........
но интуиция мне подсказывает, что контроллеры в полном порядке .



А мне интуиция подсказывает обратное!
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #16 от 17/06/2012 22:09 цитата

AKVA-TERM, тогда скажите, возможно ли купить зашитый контроллер 78F9116А, и сколько будет стоить такое удовольствие ?
habitat
Бывалый
Сообщения: 99

Сообщение #17 от 18/06/2012 10:29 цитата

DrValerii, плату перешлите в ремонт AKVA-TERM или Lavrishin, это самый оптимальный вариант для Вас.
Trosha
Завсегдатай
Сообщения: 448

Сообщение #18 от 18/06/2012 11:06 цитата

Только взять с донора а это дороговато
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #19 от 18/06/2012 13:01 цитата

Какие должны быть напряжения на LM431 ? Уж больно они занижены

pin REF 2,26v/1,81v * второе значение просаживается, когда начинает мигать светодиод (LM431 не греется)
pin CATHODE 1,44v/1,16v * второе значение просаживается, когда начинает мигать светодиод (LM431 не греется)
Dr.Who
Бывалый
Сообщения: 54
Dr.Who

Сообщение #20 от 26/06/2012 20:29 цитата

Хотелось выразить благодарность AKVA-TERM (Павлу), за помощь в замене субпроцессора на плате управления котла Junkers ZW 23-1 AE. Плату отправил Новой почтой, дошла довольно быстро, в тот же день Павел отписал, что плата отремонтирована и проходит отработку на стенде. Рекомендую данного мастера всем, кто столкнулся с подобной проблемой.

Тему закрываю, поскольку поставленная задача была достигнута. Плата уже работает в котле – клиент доволен, спасибо всем учасникам данного обсуждения.
