Alexandr
|
Всем доброго! Выходной каскад качает звуковой трансформатор. На выходе 4 транзистора TIP35C по два параллельно. Питание однополярное. Плюс подается через плечи трансформатора на коллекторы пар выходных транзисторов. Сгорел один из транзисторов. На всех транзисторах заботливо на заводе прилеплена бумажечка с указанием коэффициента усиления 154-156. Выпаял остальные, проверил - действительно так. Пошел купил транзисторы, меряю - все четыре 40. По даташиту 25-50. Как так? Чего делать-то?
Полная маркировка родных транзисторов:
TIP35C
CCDKB VW
MAR 835 |
|
GruVital
Не фанат форума
Сообщения: 4794
|
Похоже на спец транзисторы.
Возможно нарвался на фуфло, но удивляться ненужно , есть куча аналогичных транзисторов.
Можно поставить то что вы купили, все четыре, думаю особую разницу не заметите. |
|
|
Alexandr
|
| Выдернул дохлый транзистор из пары - усил живой. Если поставить все 4 с меньшим коэффициентом - раскачка не помрет? Там с трансформатора обмоточка есть на обратную связь. Качают 2SK975. Ток хоть и 1,5А, но страшновато т.к. в продаже у нас не нашел. Сегодня попробовал установить новые. Звука нет и токи покоя болтаются. На резюках в эмиттерах каждого транзистора в покое было 5мВ, а стало скакать 0,1-10 мВ. Возможно где-то не контачат провода, потому, что перепаял все обратно - та же история. Разобрал/собрал заработало... Завтра, тогда, еще раз попробую установить новые, предварительно сняв осциллограммы. Без схемы тяжеловато, нафига там 7 операционников и логика - непонятно. Отпишусь, что вышло. |
|
|
Alexandr
|
| Нашел непропай. Звук с новыми транзисторами есть. Подстроечный резистор тока покоя пришлось заменить на новый и выкрутить до предела. Токи покоя от 42 до 48 мА. Если успею, сделаю осциллограммы. |
|
GruVital
Не фанат форума
Сообщения: 4794
|
| Похоже из-за этого резюка регулировки ТП и вылетел выхлопник. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| Alexandr писал: | | Если успею, сделаю осциллограммы. |
- кому они нафиг нужны?!  |
|
GruVital
Не фанат форума
Сообщения: 4794
|
| KRAB писал: | | Alexandr писал: | | Если успею, сделаю осциллограммы. |
- кому они нафиг нужны?! |
Руслан, пусть будут эти осциллограммы. |
|
|
Alexandr
|
Резюк заменил потому, что на нем написано 500 Ом, а его сопротивление 400 Ом, залитый к тому же лаком - крутить низя. Осциллограммы нужны чтобы глянуть на гармоники до и после усилка сигнала от генератора - осциллограф позволяет, приблизительно глянуть АЧХ - нравится мне это дело, посмотреть размах амплитуды на выходе, соответствие реальной перегрузки к ее индикации, и просто необходимо хорошенько прогреть усилитель и понаблюдать за изменениями. Он включен круглосуточно и есть (т.е. были) пара обугленных, но живых резисторов. Самый обугленный раздул два 80-ти градусных конденсатора установленных рядом и на плате есть черное пятно диаметром сантиметров 5. Все эти детальки часть цепочки компенсационного стабилизатора для питания чего-то. Обугленный резюк - двух ваттный буржуйский, заменил уже на три штуки МЛТ-2 в параллель, через полчаса простоя - палец не терпит, хотя расчетно там 1,2 Вт тепла. Тоже хочется его осциллом пощупать и рассчитать. Второй резюк мелкий, стоит где-то в цепи регулировки тока покоя, плата под ним темная, хотя сейчас ощутимо не сильно греется.
Почему я так вцепился в это. Есть точно такой же работающий усилок, установленный в другом месте, но моложе на 1 год. Договорился разобрать и глянуть номиналы угольков, ибо схемы не нашел, а там та же история - клиент назревает.. Все резисторы пятиполосные повышенной точности, и тут либо итальянцы просчитались, либо у индусов других деталей не было. Нужно определиться и предотвратить.. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| Alexandr писал: | | Осциллограммы нужны чтобы глянуть на гармоники до и после усилка |
- научи!  |
|
|
Alexandr
|
|
|
Alexandr
|
К сожалению нагрузил только на 8 Ом, 4-х омный нагрузочник ушел куда-то..
Для любопытствующих:

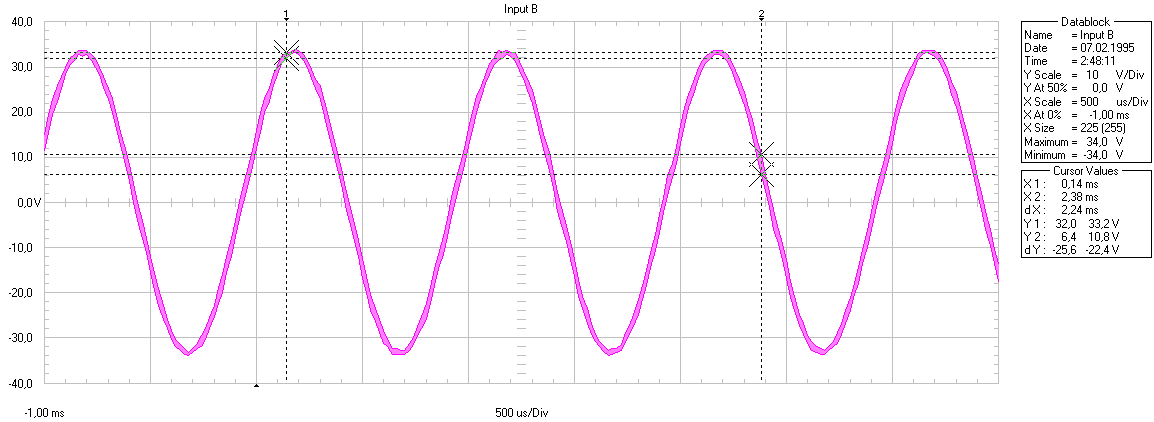

Входное напряжение. Осциллограмма и гармоники.

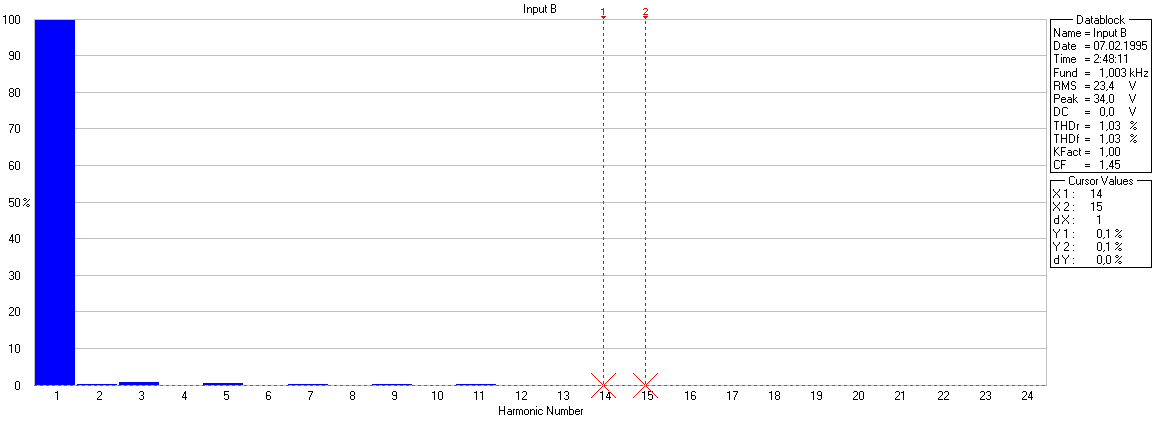

Вот что получилось на выходе.
Появились нечетные, курсор на них не ставил, т.к. не видно остальные.
3 часа в таком режиме, полет нормальный.
На даты на картинках внимание не обращаем - аккумулятор сдохший.
 InU.png 30.19 КБ Скачано: 304 раз(а)
InF.png 20.2 КБ Скачано: 297 раз(а)
OutU.png 37.59 КБ Скачано: 299 раз(а)
OutF.png 19.27 КБ Скачано: 290 раз(а)
|
|
GruVital
Не фанат форума
Сообщения: 4794
|
| Alexandr, Верю тебе! Ты молоток...!!! Тему прикрыть наглухо, или Этого хватит? |
|
|
Alexandr
|
GruVital, да, решено
Спасибо за советы! |
|
GruVital
Не фанат форума
Сообщения: 4794
|
Закрою пока, если что ЛС, но только для топикстартера! Остальные курите букварь!  |
|
