kiwi
|
Блок питания SMPS Darfon B159-201 (на фото - желтая плата внизу) от плазменного ТВ 2012 года 50" Panasonic TH-P50X50Z
Как запустить Блок Питания? Какую точку (см внизу) замкнуть на массу или может на какую-то надо подать 5 или 15в?
Подскажите что эти контрольные точки FSTB и F15 означают по аналогии с другими Панасониками?
Мне надо чтоб Vs на выходе появилось.
На плате видны такие контрольные точки:
STBY 5v - замерил 5v
Main On - попробовал замкнуть на землю - никакой реакции - может сюда надо 5 или 15в? (Power On в SONY например 3.3В при включении а у Samsung PsON - на землю)
FSTB ON - в момент включения в сеть - мгновено 5v, тут же 3 и в ноль
15Vs
GND
F15v
15Vc
---
Подключил плату управления - пытался включать пультом (см вторую фотку) - ни как.
Высокое есть после моста - предохранители целые.
Возможно нет какого-то ответного сигнала чтоб БП запустился и Vs появилось.
---
Я не занимаюсь ремонтом ТВ - но мне нужно найти подходящие высоковольные БП и построить из них источник постоянного тока примерно на 1A c напряжениями примерно 236V /118V; 286v/143v ; 320V/ 160V
----
Мой опыт с телевизорами такой:
1) SONY KLV-32S200A разбитая матрица. Селал из него стерео усилитель. Чтоб можно было включать без инвертора - подал на разъем CN7009 на плате управления 3.3в с БП. (В штатном режиме с инвертора туда подавалось при нажатии кнопки включения 1,5в)
2) Запускал БП от 42” Samsung P0842A отдельно от всех других плат вот так:
Ps_On замыкаем на землю -> Блок включается
Vs_ON - подаем на него 5v -> Vs появляется (Vs = 203,4 – 229,3v)
| DSC_6885_Small.jpg |
| Описание: |

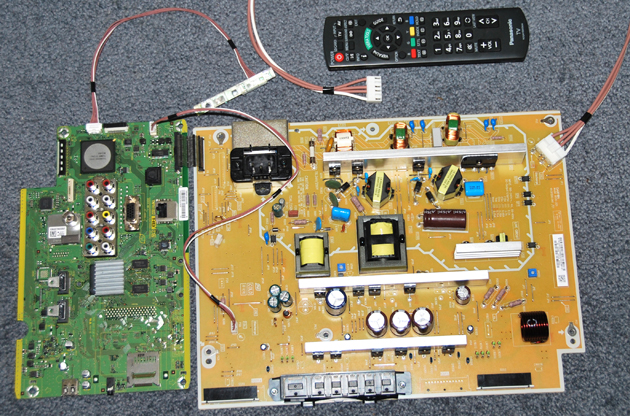

| Попробовал с блоком управления и пультом | |
| Размер файла: |
379.74 КБ |
| Просмотрено: |
459 раз(а) |
|
|
|
|
kiwi
|
|
Иван Зенин
Модератор
Сообщения: 6773
|
| kiwi, а для чего все эти телодвижения? Нагрузи лампочками Vs и Va. |
|
|
kiwi
|
Спасибо. Это меня натолкнуло на одну мысль. Проверил пошло. Но лампочки не нужны и Vda нагружать не пришлось.  |
|
vebs
Белгородец
Сообщения: 2751
|
| kiwi писал: | | Я из него зарядник делать буду и не лампочками нагружать а батарейками. |
Почему тогда не хочешь применить блок генерации с самолета А-50 ( системы АВАКС)?  |
|
Иван Зенин
Модератор
Сообщения: 6773
|
| Тогда нагрузи батарейками.Va тоже придётся нагружать,чтобы защита не срабатывала.А раздел вообще-то называется "LCD телевизоры и плазменные панели".Посему переезжаем по назначению. |
|
sofrina
Модератор
Сообщения: 4792
|
| "Я не занимаюсь ремонтом ТВ - но мне нужно найти подходящие высоковольные БП и построить из них источник постоянного тока примерно на 1A c напряжениями примерно 236V /118V; 286v/143v ; 320V/ 160V" - может и запустишь его отдельно, только вот потянет ли он такую нагрузку? |
|
|
kiwi
|
|
vebs
Белгородец
Сообщения: 2751
|
| kiwi писал: | из моего инженерного опыта...........
|
Или ты по принципу, инженер - корка есть, а голову в институте оставил?
Тогда про АВАКС не зря совет дал.
Запомни. Импульсники не все работают без нагрузки. |
|
|
kiwi
|
|
|
kiwi
|
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| kiwi писал: | | Телек новый - видимо схемы пока в открытом доступе нет. Но думалось что у паносов все должно быть похоже. |
Ну так найди схему от более старого, и глянь по аналогии.
Возможно, какое-то из питающих напряжений должно возвращаться назад в БП и контролироваться. |
|
|
kiwi
|
| Yuritsh писал: | | kiwi писал: | | Телек новый - видимо схемы пока в открытом доступе нет. Но думалось что у паносов все должно быть похоже. |
Ну так найди схему от более старого, и глянь по аналогии.
Возможно, какое-то из питающих напряжений должно возвращаться назад в БП и контролироваться. |
Я так и думал изначально. Перед тем как вопрос задать проштудировал 3 схемы от разных панасониковских плазм но элементная база в моем БП совсем другая. |
|
sofrina
Модератор
Сообщения: 4792
|
kiwi, было бы легче в решении поставленной задачи если бы выложил фото участка платы с маркировкой вторичных напряжений и контрольных сигналов, там чаще подписывают наименование возле панельки, насчет полной принципиальной схемы БП- ее конечно нет, это вечная проблема
PS/ предыдущие посты не относящие к теме почистил |
|
|
kiwi
|
| sofrina писал: | kiwi, было бы легче в решении поставленной задачи если бы выложил фото участка платы с маркировкой вторичных напряжений и контрольных сигналов, там чаще подписывают наименование возле панельки, насчет полной принципиальной схемы БП- ее конечно нет, это вечная проблема
PS/ предыдущие посты не относящие к теме почистил |
Сфотал, cм ниже
Уже запустил БП - все как и ожидалось по аналогии с другими импульсниками. На выходе регулируемое Vs 167.3 - 190.9 и Vda 53.1-58.2v DC
P.S.Залил для Borek фотки блоков для Базы.
P.S. У меня в шапке поста нашел опечатку про SONY - штатно подавалось 3.3V а чтоб запустить БП подал 5V. Редактирование отключено - поправить не могу.
| DSC_7082_CheckPoints_630.jpg |
| Описание: |
|
| Размер файла: |
310.92 КБ |
| Просмотрено: |
519 раз(а) |
|
|
|
|
kiwi
|
| vebs писал: |
Запомни. Импульсники не все работают без нагрузки. |
Не актуально, т.к. этот БП заработал БЕЗ НАГРУЗКИ. |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| kiwi, нехорошо свои сообщения подчищать. |
|
|
kiwi
|
| Yuritsh писал: | | kiwi, нехорошо свои сообщения подчищать. |
Убрал не относящиеся к теме. С Новым Годом! Всех благ! |
|
