Подскажите номинал резистора БП ноутбука Samsung

  Список форумов » Настольные компьютеры

Следующая тема · Предыдущая тема
АвторСообщение
alexso75
Новичок
Сообщения: 13
alexso75

Сообщение #1 от 13/11/2011 21:58 цитата

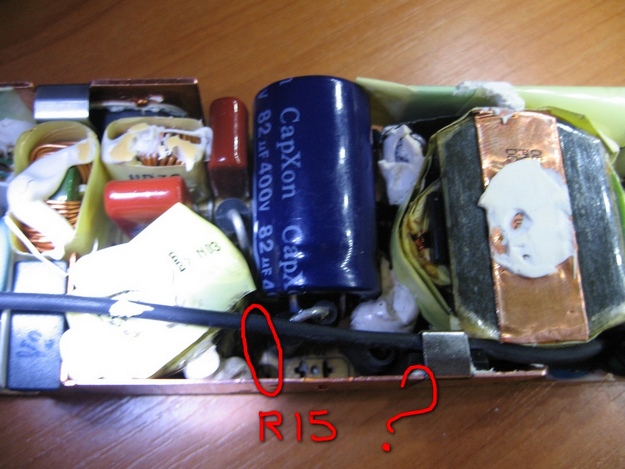

В моём ноутбуке Samsung R25 отказал БП DELTA sadp-90fh b. При вскрытии обнаружил вылетевшие предохранитель, емкость 82х400, полевик К3568, резистор R15. Подскажите номинал резистора R15, который стоит в цепи полевика К3568 с ножки истока на минус электролита 82мкфх400в. Может схема есть у кого на этот БП?

IMG_0249 рез.jpg
 Описание:
 Размер файла:  148.22 КБ
 Просмотрено:  630 раз(а)

IMG_0249 рез.jpg


 Описание:
 Размер файла:  197.53 КБ
 Просмотрено:  389 раз(а)



IMG_0252 R15.jpg
 Описание:
 Размер файла:  125.58 КБ
 Просмотрено:  413 раз(а)

IMG_0252 R15.jpg


TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #2 от 13/11/2011 23:41 цитата

Определить этот резистор не проблема - 0,18 или 0,22 Ом. Прежде надо посмотреть возможность приобретения микросхемы ШИМ, управляющей этим полевым транзистором, т.к. её тоже надо менять. Проверить цепь затвора и истока к ней.
alexso75
Новичок
Сообщения: 13
alexso75

Сообщение #3 от 14/11/2011 01:00 цитата

Неужели ШИМ всегда 100% выходит со строя ?
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #4 от 14/11/2011 01:25 цитата

Почти всегда. Тип микросхемы?
alexso75
Новичок
Сообщения: 13
alexso75

Сообщение #5 от 14/11/2011 02:36 цитата

L6561D последнюю букву плохо видно
TE
Старший модератор
<B>Старший модератор</B>
Сообщения: 10199

Сообщение #6 от 14/11/2011 11:58 цитата

Ладно, в соседней теме сапожник взялся ремонтировать материнку, но ты вроде работаешь в КИПе, скачай даташит на микросхему, там есть типовая схема включения этого корректора мощности, посмотри, прозвони, впрочем, без прозвонки видно - микросхему менять.
Что с основным преобразователем?
alexso75
Новичок
Сообщения: 13
alexso75

Сообщение #7 от 23/05/2012 12:25 цитата

Извиняюсь что забросил тему, всё давно починил, БП работает . Как закрыть тему не знаю. Просьба к модератору- закройте пожалуйста !
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #8 от 23/05/2012 13:16 цитата

Тут нет такой кнопычки. Я поправил название темы. подмигивание
Mikkey
Старший модератор
<B>Старший модератор</B>
Сообщения: 3653
Mikkey

Сообщение #9 от 23/05/2012 13:24 цитата

Кнопочка-то есть, а вот написать решение (ответ на поставленный самим вопрос) не мешало бы.
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #10 от 24/05/2012 11:22 цитата

Да скорее всего заменил ШИМ, транзистор и сгоревший резистор.
