БП chieftec CTG-600-80P не стартует на мат.плате.

  Список форумов » Настольные компьютеры
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
Nick84
Бывалый
Сообщения: 37

Сообщение #1 от 27/01/2015 17:51 цитата

Доброго времени суток профессионалы. Накопилось 2 БП хорошего вроде качества, возможно удастся хоть один спасти, так как кодеген старый уже пришлось пользовать.
По теме, БП chieftec CTG-600-80P, в холостую на зеленом проводе 5,1v, на фиолетовом 5.1v, при замыкании зеленого на массу стартует. Если подключить разъем к материнке, напряжение дежурки(фиолетовый) проседает до 2,8v и запустить БП не удается. Подскажите куда двигаться в диагностике? Жаль БП, а нести в сервис нерентабильно.

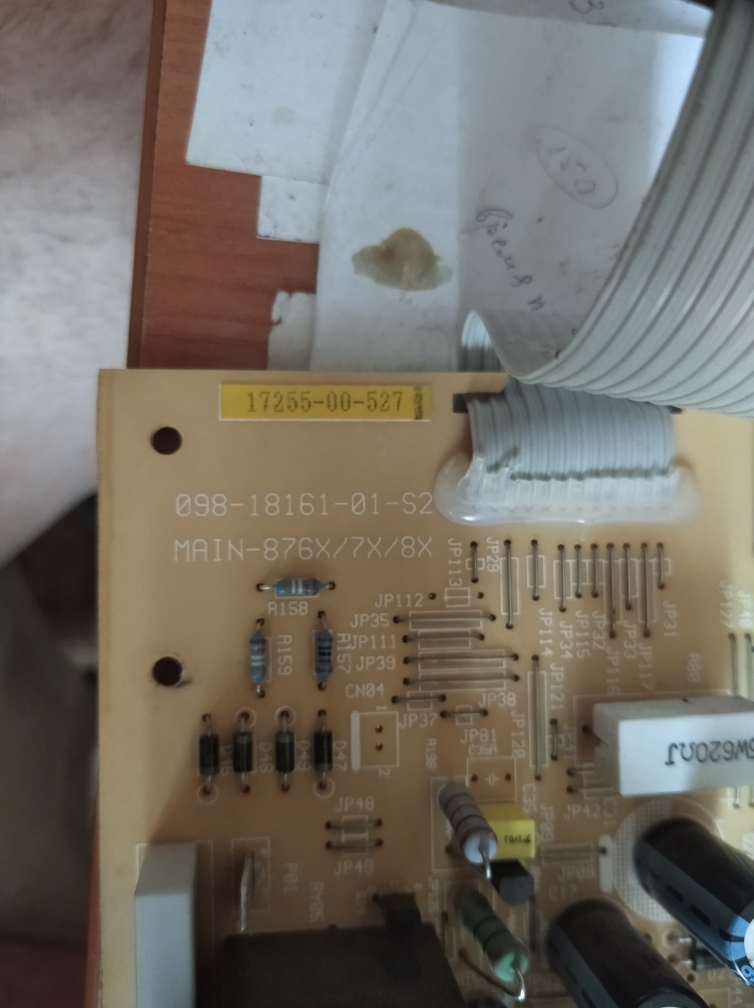

Вот фото сего БП:

 Описание:
 Размер файла:  203.92 КБ
 Просмотрено:  581 раз(а)



  P_20150127_160804_1.jpg  149.76 КБ  Скачано: 1019 раз(а)
  P_20150127_161039_1.jpg  132.18 КБ  Скачано: 953 раз(а)
gonzo
Винтокрут
Сообщения: 4376
gonzo

Сообщение #2 от 27/01/2015 17:57 цитата

Nick84, http://monitor.espec.ws/section5/topic198906.html
Nick84
Бывалый
Сообщения: 37

Сообщение #3 от 27/01/2015 20:29 цитата

Пойду читать, может разберусь.
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #4 от 28/01/2015 20:31 цитата

Если в холостую БП дежурит на 5,1в, то только ТО оной и поможет.
Заодно и остальное проТОшить нужно.
Nick84
Бывалый
Сообщения: 37

Сообщение #5 от 06/02/2015 23:52 цитата

Я прочел всю вашу тему. Но все дело в том, что не глубоко понял как она реализована на этом блоке. Я не профессионал в этом, но очень нравится подобное. Мне понятно, что проблема именно в схеме дежурки. В распоряжении из приборов только мультиметр. Учитывая, что не разобрался во всей сути не хочу пока его трогать, чтобы не добить окончаетльно, пока лежит в ожидании вдохновения. В ремонт сдавать нерентабельно так как б/у стоит дешевле. Если бы мне для начала на пальцах показали куда смотреть, может и вышло бы что.
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #6 от 07/02/2015 00:10 цитата

Дежурка там простая: 6848 и полевик. Необходимо заменить кондёры в обвязке ШИМа, сам ШИМ и выхлопные кондёрчеги. Думаю на этом и всё.
Если после этого всё равно надумает дурковать, то возможно токовый датчик ушел, но как правило он вечный... или сгорает.
Nick84
Бывалый
Сообщения: 37

Сообщение #7 от 08/02/2015 16:09 цитата

Я нашел микруху tny278pn. Я так понимаю моя дежурка реализована на ней. Есть смысл просто заменить микросхему?
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #8 от 08/02/2015 19:33 цитата

Сори - оперировал схемой 500вт БП.
Менять оно самое простое, но для начала нужно исследовать обвязку этой микросхемы и убедиться что виновата именно она, микросхема, а не обвязка.
alexsim
Заглянувший
Сообщения: 1

Сообщение #9 от 02/02/2017 10:30 цитата

Добрый день.
Нашел Ваше сообщение по этому блоку питания.
У Вас есть возможность посмотреть какие транзисторы стоят в пред оконечном каскаде. На фото обведены красным цветом.
Буду весьма признателен за помощь.

 Описание:
 Размер файла:  260.74 КБ
 Просмотрено:  471 раз(а)



HardRom
Завсегдатай
Сообщения: 393
HardRom

Сообщение #10 от 02/02/2017 11:24 цитата

Q603, Q604 Маркировка 2А pnp-транзистор 2N3906
Фрагмент схемы PFC. Если они сгорели, нужно проверить все элементы по схеме, включая C103 и FAN4800 12 выв. PFC-OUT.

  PFC.PNG  35.93 КБ  Скачано: 869 раз(а)
in_ukraine
Бывалый
Сообщения: 73
in_ukraine

Сообщение #11 от 03/12/2019 12:03 цитата

А схемы на этот БП где найти? Взорвались обведённые транзисторы, так же сгорели в обвязке резисторы и диоды, полевики 11N60C3, причиной было насекомое, замкнувшее своим брюхом ножку дросселя APFC с проходящими рядом дорожками управления...
HardRom
Завсегдатай
Сообщения: 393
HardRom

Сообщение #12 от 03/12/2019 12:26 цитата

Схема в архиве Сhieftec APS-550S. Замените все сгоревшие элементы, включая контроллер, на такие же.
in_ukraine
Бывалый
Сообщения: 73
in_ukraine

Сообщение #13 от 03/12/2019 12:35 цитата

На той схеме не те элементы, не подписаны диоды, резисторы не те...
HardRom
Завсегдатай
Сообщения: 393
HardRom

Сообщение #14 от 03/12/2019 14:51 цитата

Chieftec CTG-600-80P выпускался в двух версиях. В версии с данным в теме фото, схема соответствует. Напишите подробней по поводу несоответствия элементов схеме.
in_ukraine
Бывалый
Сообщения: 73
in_ukraine

Сообщение #15 от 03/12/2019 15:41 цитата

Печатная плата один в один, не могу прочесть сгоревшие СМД детали рядом с СМД транзисторам отмеченными красным, на резисторах 390 или 391, диоды чёрные с белой полосой, это какие? Сами транзисторы точно 2N3906?
HardRom
Завсегдатай
Сообщения: 393
HardRom

Сообщение #16 от 03/12/2019 16:24 цитата

Q603, Q604 2N3906
D601, D602 CD4148WN
R602, R607 4,7 Ом
in_ukraine
Бывалый
Сообщения: 73
in_ukraine

Сообщение #17 от 04/12/2019 11:48 цитата

в моём варианте R602, R607 39 Ом, так же R701, R703 тоже 39 Ом, а ключи везде 11N60C3
HardRom
Завсегдатай
Сообщения: 393
HardRom

Сообщение #18 от 04/12/2019 23:47 цитата

Еще раз, замените все сгоревшие элементы, включая контроллер PFC/PWM, на такие же. Проверьте входную емкость С103.
in_ukraine
Бывалый
Сообщения: 73
in_ukraine

Сообщение #19 от 05/12/2019 21:29 цитата

БП отремонтирован, всем спасибо, были заменены: Q601, Q602, Q603, Q604, D601, D602, R602, R607, Q701, Q702, Q703, D703, Q705.Q706, U201, F1
HardRom
Завсегдатай
Сообщения: 393
HardRom

Сообщение #20 от 06/12/2019 13:56 цитата

Хороший ремонт, в особенности для практики. Как правило, обходится меньшим количеством элементов. Это Q601, Q602, С103 или IC501 c обвязкой.
