demianus77
|
Добрый день уважаемые форумчане! Имеется сей БП от древнего Apple Powermac G4. Собран на LM339 и WT7515 219 NI. Дежурка присутствует, но стартовать БП не хочет. Может, есть у кого схема от сего девайса, буду очень признателен.
P.S. Все электролиты по выходу поменял, диоды шоттки проверил. |
|
Witewut
Завсегдатай
Сообщения: 310
|
ШИМ какой?
LM339 и WT7515 - это супервайзеры |
|
anatoliy_61
Завсегдатай
Сообщения: 450
|
| demianus77, ты хоть напиши какой он мощности, его состав, микрухи,транзисторы, или может есть маркировка на самой плате и после какой неприятности он попал к тебе.... |
|
tutu7
Завсегдатай
Сообщения: 630
|
| Эл-литы перед силовыми ключами замени не проверяя(в базах). |
|
|
demianus77
|
| Witewut писал: | ШИМ какой?
LM339 и WT7515 - это супервайзеры |
ШИМ не видно, он стоит развернутым к силовым ключам, поэтому не могу сказать, какой.
ДОБАВЛЕНО 09/01/2020 09:36
| anatoliy_61 писал: | | demianus77, ты хоть напиши какой он мощности, его состав, микрухи,транзисторы, или может есть маркировка на самой плате и после какой неприятности он попал к тебе.... |
Мощность - 400 Вт, по маркировке на плате тоже искал, нет ничего. Это немного необычный БП, он от Apple PowerPC G4, у него в дежурке присутствует +25В и оно есть в дежурке. Пришел он ко мне в составе самого системника. Ничего не горело, просто сам перестал запускаться. Все выходные электролиты поменял, остались только пяток мелких и входные банки.

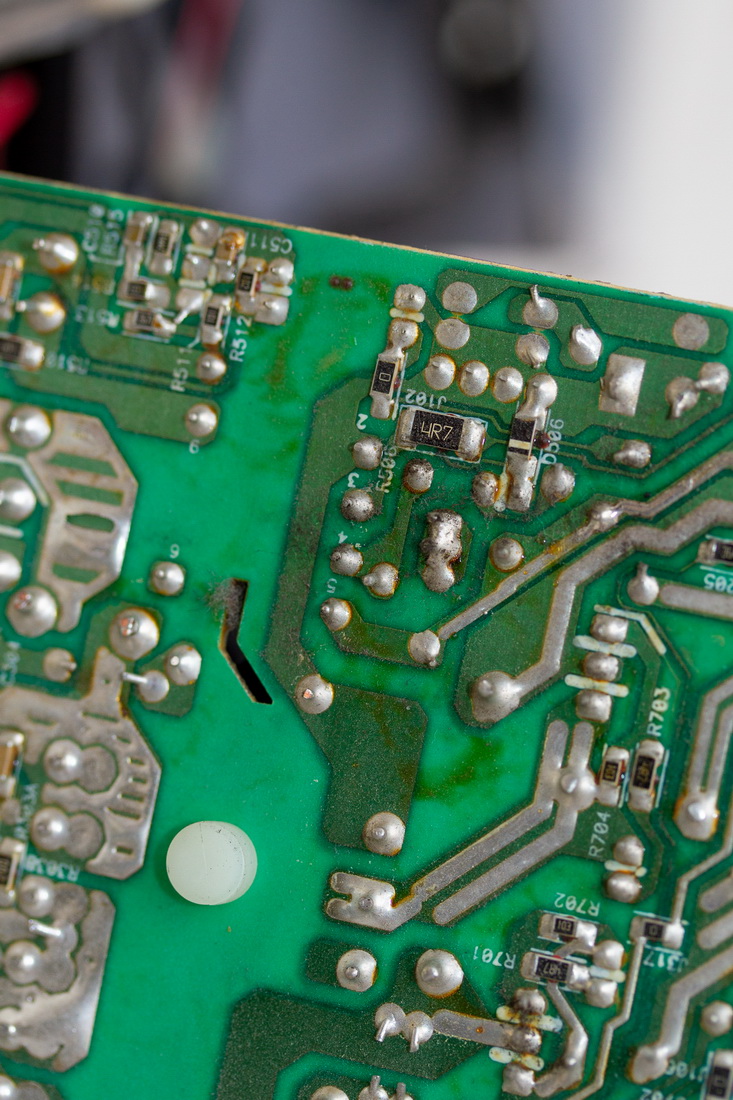

 WhatsApp Image 2020-001-09 at 09.32.26.jpeg 58.91 КБ Скачано: 252 раз(а)
WhatsApp Image 2020-01-0009 at 09.32.18.jpeg 111.72 КБ Скачано: 234 раз(а)
WhatsApp Image 2020-01-09 at 09.32.18.jpeg 106.72 КБ Скачано: 219 раз(а)
|
|
|
demianus77
|
| Запустил в итоге этот БП, при этом поменяв абсолютно все электролиты (ESR у некоторых доходил до сотни Ом), но остался один косяк: БП запускается только, если подключен один вентилятор, с двумя отказывается. При этом напряжение на разъеме вентиля падает до 7,5 вольт. При подключении второго вентиля во включенном состоянии БП он продолжает работать, напряжение на разъеме падает до 6 В. резистор, транзистор и диод в обвязке прозвонил, все рабочее. С полной нагрузкой БП пока не включал, но все напряжения в пределах нормы. |
|
anatoliy_61
Завсегдатай
Сообщения: 450
|
| demianus77, ты уверен,что +25 В это напруга дежурки,а не вторичка? я отремонтировал много блоков и везде напруги дежурки это +12 В и +5 В, при запуске БП +12 В подымается до 18-20 В. Не понятно где у тебя падает напряжение до 7,5 вольт в дежурке или на вторичке, пиши яснее... Если в дежурке проверь ОС через оптопару... |
|
foxter-x
Передовик
Сообщения: 1503
|
| anatoliy_61, выше посмотри 1 картинку. |
|
|
demianus77
|
| anatoliy_61 писал: | | demianus77, ты уверен,что +25 В это напруга дежурки,а не вторичка? я отремонтировал много блоков и везде напруги дежурки это +12 В и +5 В, при запуске БП +12 В подымается до 18-20 В. Не понятно где у тебя падает напряжение до 7,5 вольт в дежурке или на вторичке, пиши яснее... Если в дежурке проверь ОС через оптопару... |
+25В - это дежурка и изначально этого напряжения не было. Оно появилось после замены всех электролитов по выходу. А теперь объясню поподробнее (сорри, если до этого описал ситуацию не особо понятно):
В полностью собранном виде с подключенными вентиляторами охлаждения (2 шт. AFB0612EH 12В 0,48А) при попытке запустить БП (путем замыкания зеленого и черного проводов) БП не стартует никак.
Если отсоединить оба вентиля системы охлаждения, то БП стартует и все напряжения в пределах нормы (полную нагрузку пока не давал). При подключении одного вентилятора СО БП стартует, но напряжение на вентиле падает до 7,5В и незначительно проседает линия +12В. Если при включенном БП подсоединить второй вентилятор СО, то напряжение на них (вентиляторах, они запараллелены) падает уже до 6,4-6,6В и линия +12В проседает еще больше, но БП продолжает работать. Посему делаю вывод, что с включенными обеими вентиляторами СО БП не стартует по причине заниженного напряжения по линии +12В (если не прав, напишите). Схему управления вентиляторами насколько мог - прозвонил. Транзисторы, вроде, живые, а дальше - хрен подлезешь, т.к. это отдельная плата и стоит она элементами внутрь и она двухсторонняя, по дорожкам воссоздать схему нереально. Думаю повесить оба вентиля напрямую на линию +12В через гасящие резисторы (Ом на 100). Пусть будут постоянные обороты, думаю не критично. |
|
anatoliy_61
Завсегдатай
Сообщения: 450
|
| Проверь напряжение по другим каналам,когда у тебя напруга по 12 вольтам проседает до 6 вольт... По идее у тебя БП должен отключаться при таком проседании напруги... |
|
tutu7
Завсегдатай
Сообщения: 630
|
| Не надо лепить колхоз.Не вижу в постах автора тестирования дежурки под номинальной нагрузкой(кто ремонтирует ибп,тот знает о чем это я ....). |
|
|
demianus77
|
| anatoliy_61 писал: | | Проверь напряжение по другим каналам,когда у тебя напруга по 12 вольтам проседает до 6 вольт... По идее у тебя БП должен отключаться при таком проседании напруги... |
Это не напряжение по линии +12В проседает, это напряжение на вентиляторах СО так проседает. Там своя схема питания этих вентилей на двух транзисторах и терморезисторе. По линии +12В проседает незначительно, где-то до 11,9В. |
|
tutu7
Завсегдатай
Сообщения: 630
|
| demianus77, Мой пост в силе,правильно вот твой последний пост наверное про их набивание(увеличение кол-ва),не ужели сразу нормально нельзя написать?Туда не лезь,там напруга увеличиться после увеличении темперетуры на терморезисторе.Запустишь дежурку,тогда начинай проверять/ремонтировать силовую часть и тоже по окончании ремонта тестируй "на столе",и после полного соответствия включай в устройство. |
|
|
demianus77
|
| Подключил БП к системнику (не видел причин для паники), отсоединив предварительно вентиляторы СО. Все работает, без проблем. Такое ощущение, что накрылись именно вентиляторы СО. Такое может быть? Хотя крутятся. Кстати, под нагрузкой дежурку погонял, подключил спираль 10 Вт, все было нормально. Какие есть предложения? |
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
| demianus77, так ты вентиляторы померяй мультиметром на сопротивление, подключи их поочереди к блоку питания лабораторному или просто обычному на 12 вольт, потом измерь сколько каждый потребляет мА. Результаты выложи сюда. Это самое простое, что ты должен был сделать с ними. |
|
|
demianus77
|
| FreddikMerfi писал: | | demianus77, так ты вентиляторы померяй мультиметром на сопротивление, подключи их поочереди к блоку питания лабораторному или просто обычному на 12 вольт, потом измерь сколько каждый потребляет мА. Результаты выложи сюда. Это самое простое, что ты должен был сделать с ними. |
Согласен на 100%, это первое, что я и хотел сделать, когда понял, что что-то с ними не так. Но, к сожалению, нет у меня на работе вообще никакого источника питания, а сопротивление у них было одинаковое, не помню точно сколько. И еще я заметил, что они ни в какую не хотят стартовать с гасящим резистором даже на 50 Ом. Вот вообще не стартуют никак. |
|
FreddikMerfi
Автокран Ивановец
Сообщения: 3982
|
| demianus77, так ты блок то свой запустил, на нём же есть 12 вольт, вот с нихз и запитай вентиляторки и мА померь. |
|
tutu7
Завсегдатай
Сообщения: 630
|
| Как по мне,так бп полностью исправен.Собирай все в кучу и включай в работу,вентиляторы попрут после прогрева радиаторов. |
|
|
demianus77
|
| tutu7 писал: | | Как по мне,так бп полностью исправен.Собирай все в кучу и включай в работу,вентиляторы попрут после прогрева радиаторов. |
К сожалению с подключенными обеими вентиляторами он не стартует вообще. С одним подключенным запускается, но с нагрузкой работает около минуты и БП вырубается. Заказал вентиль на 12В, 0,2А, посмотрю, как с ним будет запускаться. По идее потребляет меньше, возможно и заработает все. |
|
foxter-x
Передовик
Сообщения: 1503
|
| demianus77, не вентилятор подбирать надо, а БП чинить. Нагрузить БП хотя бы в половину от максимальной и включать и измерять, что на выходах, на супервизоре ... |
|
