Всем доброго времени суток!
Помогите разобраться с моей Lukey 852D+, так как сам разобраться в этом я уже отчаялся. Предупреждаю, что опыта у меня в этом деле не слишком много, поэтому что-то мог упустить.
Итак, паял я однажды с помощью вышеуказанной станции, как вдруг температура паяльника стала сама по себе снижаться, дошла до 22 градусов, и на этом остановилась. При попытках повысить температуру она не менялась. Почитав интернеты, решил проверить нагревательный элемент. Разобрал паяльник, замерил сопротивление между синими контактами (сенсор), было около 3 Ом, т.е. в норме. Сопротивление между красными (сам нагревательный элемент) было 1800 Ом. Решил я, что помер нагревательный элемент, так как должно быть по идее что-то около 50 Ом. Заказал новый - A1321 - так как вроде такое же стоял в моем паяльник. Когда он пришел, сравнил внешне - один-в-один с моим, а надписью Hakko 003 (на фото старый).
Померял сопротивления - 3 и 50 Ом, все как надо. Впаял я его взамен старого, включил станцию, включил паяльник, и тут из станции повалил густой белый дым и в комнате плохо запахло (горелым, а не от испуга).

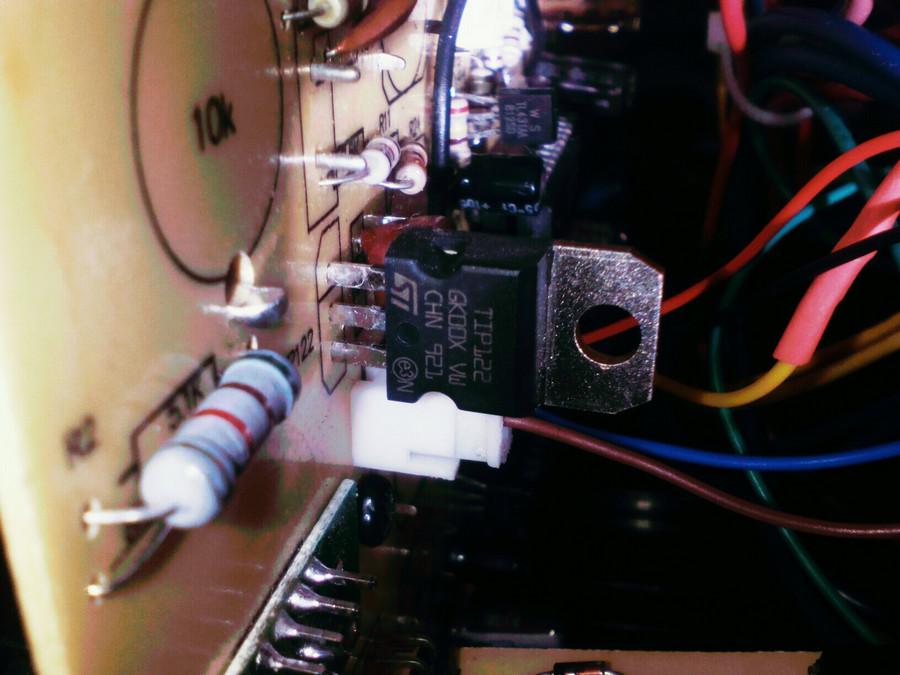

Разобрав станцию, увидел, что визуально проблема была только одна - сгорел симистор BT136 600 (цифра 1 на рисунке).
Заменил его и заменил на всякий случай рядом стоящую оптопару (цифра 2). Проверил на всякий случай еще раз сопротивления на нагревательном элементе - все было в норме. Далее заметил, что после включения паяльник симистор начинает очень быстро и сильно греться. Пара секунд и до него нельзя прикоснуться, приходится сразу выключать.
Решил после этого прозвонить все контакты на паяльнике на предмет замыканий или разрывов - все нормально. Проверил трансформатор - судя по сопротивлениям обмоток все хорошо, напряжения выдает те, которые надо - 10 и 26 вольт. На всякий случай заменил детальку под цифрой 3, это вроде какой-то усилитель, на нем надпись OP 07, но не помогло.
Подскажите, что может быть не так, в каком направлении нужно копать?
Кстати, забыл упомянуть - фен работает отлично, как до инцидента, так и после.
И вообще, какая вероятность может быть, что проблема именно в станции, а не в самом паяльнике?
Если нужна какая другая инфомация, скажите, с радостью напишу. И заранее благодарю!
 photo_2017-06-10_23-53-46.jpg 169.38 КБ Скачано: 680 раз(а)
photo_2017-06-10_22-48-50.jpg 191.55 КБ Скачано: 823 раз(а)
|
|
zuboka
Передовик
Сообщения: 1022
|
| Подкинь вместо нагревательного элемента лампу накаливания откинув нагреватель возле платы. |
|
|
sgtStrom
|
| zuboka писал: | | Подкинь вместо нагревательного элемента лампу накаливания откинув нагреватель возле платы. |
Не совсем понял, что это даст. |
|
gnom69
Передовик
Сообщения: 1879
|
| Дак возьми и проверь сам нагреватель -24 вольта и амперметр в разрыв , ватт 50 должно получиться. |
|
|
sgtStrom
|
Поменял еще раз симистор, потому что, как мне показалось, тот, который я поставил, сам по себе какой-то глючный был. Теперь при включении паяльника не греется.
| gnom69 писал: | | Дак возьми и проверь сам нагреватель -24 вольта и амперметр в разрыв , ватт 50 должно получиться. |
Замерил. Напряжение на нагревателе примерно то, которое должно быть - мультиметр показывает 26.6 В, ток (в разрыве, естесственно) скачет примерно от 1.8 А до 2.5 А. Однако паяльник не греется. Совсем. Индикатор по-прежнему все время 22 градуса показывает. |
|
blek1
Передовик
Сообщения: 1212
|
Это проблема не в нагревателе,а в термопаре или её управлении.
Если всё правильно на свои места припаял при замене нагревателя,попробуй в термопаре провода местами перепаять.
Может я и ошибаюсь,но по моему там как попало нельзя термопару подключать.
Места нагревателя и термопары точно не перепутал? |
|
|
sgtStrom
|
| blek1 писал: | Это проблема не в нагревателе,а в термопаре или её управлении.
Если всё правильно на свои места припаял при замене нагревателя,попробуй в термопаре провода местами перепаять.
Может я и ошибаюсь,но по моему там как попало нельзя термопару подключать.
Места нагревателя и термопары точно не перепутал? |
Нет, места нагревателя и термопары точно не мог перепутать. Хотя бы по соответствию подаваемого на контакты напряжения и сопротивлений.
Поменял местами контакты сенсора, но все без изменений |
|
Yuritsh
Фанат форума
Сообщения: 18498
|
| sgtStrom писал: | | Напряжение на нагревателе примерно то, которое должно быть - мультиметр показывает 26.6 В, ток (в разрыве, естесственно) скачет примерно от 1.8 А до 2.5 А. Однако паяльник не греется. Совсем. Индикатор по-прежнему все время 22 градуса показывает. |
Тогда объясни, куда уходят 50 Ватт мощности? Не может быть такого. |
|
gnom69
Передовик
Сообщения: 1879
|
| Нечему там прыгать, т.к. закрыт тиристор - ноль вольт когда термопара не работает и 022 на дисплее.У знакомого через пару месяцев паяльник умер, впаял провода на прямую(он впаял ,сам). |
|
REKKA
Фанат форума
Сообщения: 3722
|
| там процессор в них глючит ATmega8 кажись У котов эта тема обсасывалась и не раз Неудачная конструкция |
|
gnom69
Передовик
Сообщения: 1879
|
|
REKKA
Фанат форума
Сообщения: 3722
|
|
gnom69
Передовик
Сообщения: 1879
|
| Памятник разработчикам поставить, потому как много лет служит уже и первый раз сбой произошёл из за поломки кабеля паяльника -ps\2 надо сменить штекер.Куча девайсов отремонтирована благодаря ему.В 2013 купил и работал регулярно. |
|
REKKA
Фанат форума
Сообщения: 3722
|
| gnom69, ну дык кому как повезет Ты, работаешь ее аккуратно , а ламмеры как могут |
|
|
sgtStrom
|
| Yuritsh писал: | | Тогда объясни, куда уходят 50 Ватт мощности? Не может быть такого. |
Самому интересно, так как не греется ни паяльник, ни что-либо еще.
ДОБАВЛЕНО 16/06/2017 20:07
Да, там две атмеги8.
ДОБАВЛЕНО 16/06/2017 20:09
Так какой диагноз можно поставить станции? И что еще можно проверить? |
|
blek1
Передовик
Сообщения: 1212
|
Тебе же уже дали понять-при таких показаниях неисправна термопара.
Берёшь тестер и меряешь её сопротивление-завышено сопротивление или обрыв-меняешь нагреватель с термопарой.
Всё целое-значит управление термопарой.
Так,как ты уже напаял там,устраняя неисправность,методом бульдозера,то неизвестно,что ты там впаял,как
ты там впаивал. |
|
|
sgtStrom
|
| blek1 писал: | Тебе же уже дали понять-при таких показаниях неисправна термопара.
Берёшь тестер и меряешь её сопротивление-завышено сопротивление или обрыв-меняешь нагреватель с термопарой.
Всё целое-значит управление термопарой.
Так,как ты уже напаял там,устраняя неисправность,методом бульдозера,то неизвестно,что ты там впаял,как
ты там впаивал. |
Там не термопара, а терморезистор, сопротивление в норме.
Ок, буду копать в сторону управления. |
|
blek1
Передовик
Сообщения: 1212
|
| sgtStrom писал: | | терморезистор, сопротивление в норме. |
Сколько?
| sgtStrom писал: | | Почитав интернеты, решил проверить нагревательный элемент. Разобрал паяльник, замерил сопротивление между синими контактами (сенсор), было около 3 Ом, т.е. в норме. Сопротивление между красными (сам нагревательный элемент) было 1800 Ом. Решил я, что помер нагревательный элемент, так как должно быть по идее что-то около 50 Ом. |
Ты по русскому языку за сочинения наверное пятёрки получал?
Я у тебя спрашивал?
| blek1 писал: | | Места нагревателя и термопары точно не перепутал |
|
|
REKKA
Фанат форума
Сообщения: 3722
|
| -Да, там две атмеги8. - одна паяльника другая фена |
|
blek1
Передовик
Сообщения: 1212
|
REKKA,
да ни причём там Atmega8.
При показании 22 С по Цельсию-неисправна термопара
Многие кто имеет LUKEY852D-сталкивались с этим.
Он новый нагревательный элемент впаял не на свои места-нагреватель на термопару,а термопару на нагреватель.)
И ещё умудряется врать нагло  по сопротивлениям-что красный(нагреватель)50 Om,а синий(сенсор) 3 Om.
Сказочник одним словом. |
|
