| Автор | Сообщение |
|---|
|
брукбонд
|

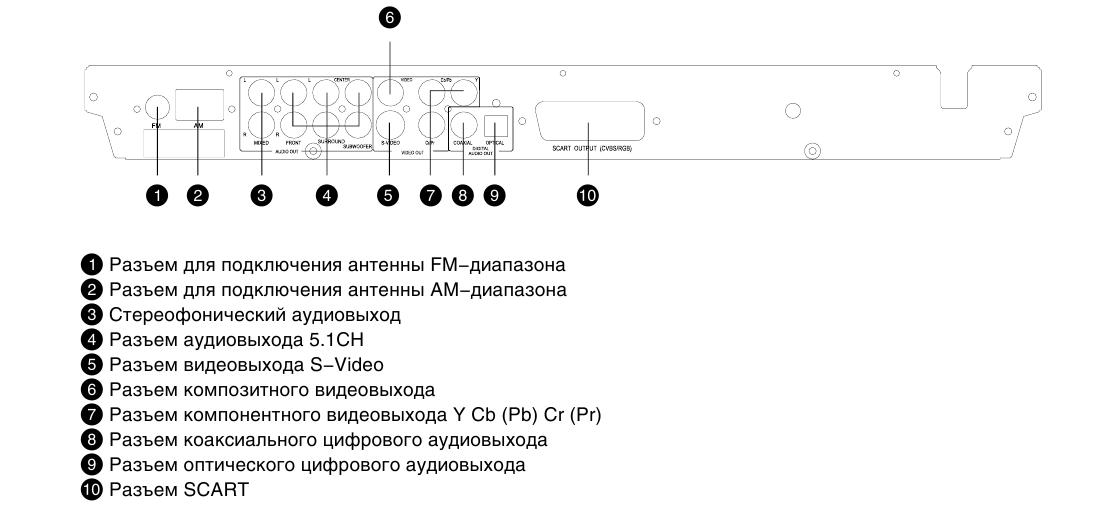

| DIGITAL DVP230KU . Состав 1389DE1010-JDTL , N25F80 , M12L64164A , CD5888CB , HD0802A . Шасси RC1389J-X16 . После замены ШИМа БП ожил , все напряжения в приделах нормы . Греется транзистор 8550 , аппарат молчит . Очень нужна схема этого ДВД . |
|
serp1972
Передовик
Сообщения: 1431
|
| брукбонд, Схемы не здесь просят,да и на китайское г... схем не бывает .Берете подобные по составу+ даташиты и вперед ! |
|
Иван Василич
Старший модератор
Сообщения: 5574
|
брукбонд, Нужна схема? Перенесу в другой раздел.
Нужна помощь в ремонте? Дооформите тему измерениями и проделанной работой |
|
|
брукбонд
|
| Нужно и то и другое . Очень прошу не удалять и не переносить. Питание на БП +4.9 + 12.1 -12.1 . Впервые столкнулся с этим китайским г..... Буду рад любой помощи . |
|
Иван Василич
Старший модератор
Сообщения: 5574
|
| брукбонд писал: | | 1389DE1010-JDTL |
Количество пинов? По ним и ищите схему. | брукбонд писал: | | Питание на БП +4.9 + 12.1 -12.1 . |
А питание проца? | брукбонд писал: | | Греется транзистор 8550 |
Стабилизаторы питания проца как раз и собраны на + тр-ры 8550(2 или 4)  |
|
roges
Передовик
Сообщения: 1197
|
| Иван Василич писал: | | А питание проца? |
брукбонд, облегчит понимание....
 _001.rar 122.57 КБ Скачано: 403 раз(а)
|
|
|
брукбонд
|
roges, спасибо огромное . Теперь понял или проц ( 128 пин ) или же єтот драйвер двигателей с стабилизатором для роца . Ну и намудрили китайци . Я хочу добавить от себя .
ДОБАВЛЕНО 31/07/2012 20:01
А может есть смысл добавить в форуме новый раздел посвященный таким китайским извращениям  .
cd5888cb.rar 98.25 КБ Скачано: 353 раз(а)
|
|
roges
Передовик
Сообщения: 1197
|
| брукбонд писал: | | А может есть смысл добавить в форуме новый раздел посвященный таким китайским извращениям . |
брукбонд, не ругай китайцев, а то работы не будет!  |
|
Иван Василич
Старший модератор
Сообщения: 5574
|
| брукбонд писал: | | Теперь понял или проц ( 128 пин ) или же єтот драйвер двигателей |
Или сам тр-ор Кстати мрут как мухи по осени,или какя нить емкость на майне
брукбонд, Будем гадать или делать?
ДОБАВЛЕНО 31/07/2012 22:30
Да еще и прошивка слетает частенько |
|
|
брукбонд
|
| Проц греется сильно , напряжение питающее его вместо +3.3 занижено до +2.26 . Конденсаторы не греются . Я думаю процу сказать аминь . |
|
|
брукбонд
|
| Сегодня выпаял проц , транзистор перестал греться . Всем огромное спасибо за помощь . |
|
roges
Передовик
Сообщения: 1197
|
| брукбонд писал: | | выпаял проц, транзистор перестал греться |
брукбонд, а чего ему греться без нагрузки.
Интересный подход... Вместо того, чтобы заменить 8550 и диод в его эмиттерной цепи, меняем проц.
Возможно, что причиной заниженного напряжения, является сам преобразователь - 3,3В. То, что 8550 греется, так он всегда греется (палец не держит!), даже при исправном процессоре. "Такой, у него судьба!"
брукбонд, может всё-таки, поторопились… |
|
|
брукбонд
|
Хорошо , измеряю напряжение без порца и в понедельник отпишусь . А на счет того , что 8550 горячий парень , я сам удивился . В даташите если я не ошибаюсь рабочий температурный режим до 150 градусов .  |
|
|
брукбонд
|
| Без проца +3.3 вольта . Выходит всё таки проц умер . Был сегодня на радиорынке в Кривом Рогу проца не нашел . Придётся отдавать клиенту ДВДшку недоделанной . |
|
