TRIPLEX
Передовик
Сообщения: 2527
|

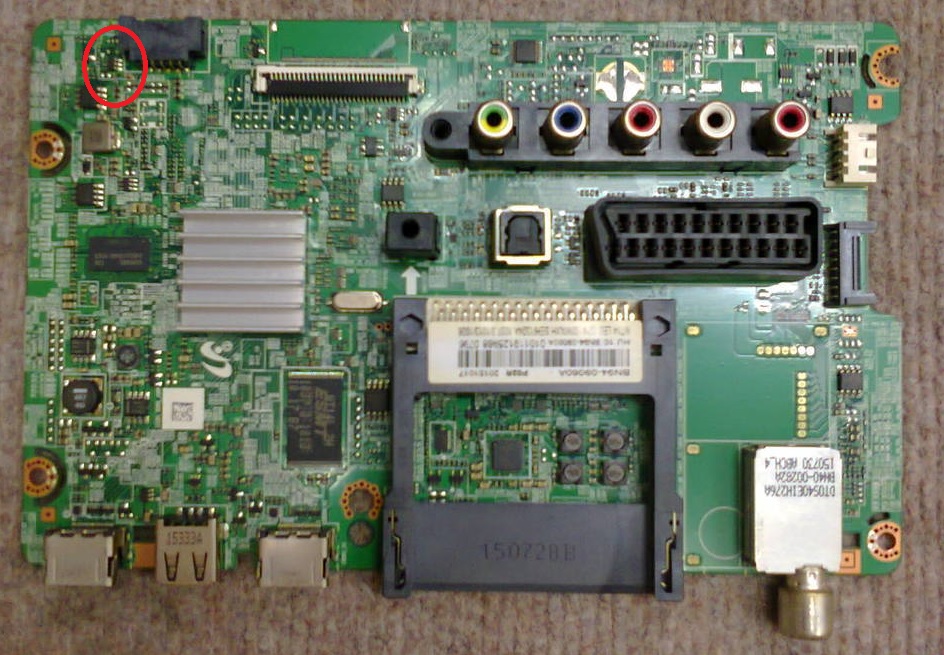

Стоит в порт DVD возле разьёма питания.
Поставил ICP8828, DVD включается, но микруха через минуту огненная.
Ставил с рабочего DVD ICP8888, всё нормально, не греется |
|
|
mister_s
|
| TRIPLEX писал: | Стоит в порт DVD возле разьёма питания.
Поставил ICP8828, DVD включается, но микруха через минуту огненная.
Ставил с рабочего DVD ICP8888, всё нормально, не греется |
Тоже искал даташит не нашёл, но нашёл вот эту схему, там стоит ICP8818 очень похоже.
 1350796.pdf 254.35 КБ Скачано: 2167 раз(а)
|
|
agent007
Фанат форума
Сообщения: 4046
|
| ищу даташит на ICP8888 , смд корпус 8 ног , похоже сборка транзисторов или комутатор , завязано с питанием и зарядкой аккумулятора в портативном двд книжке |
|
n max
Модератор
Сообщения: 16629
|
|
agent007
Фанат форума
Сообщения: 4046
|
| n max, это я видел , похожее но не то , |
|
agent007
Фанат форума
Сообщения: 4046
|
вот срисовал кусок схемы , на 3-4 ногу приходит управление, не могу проследить откуда
|
|
eduard2
Модератор
Сообщения: 4783
|
|
n max
Модератор
Сообщения: 16629
|
| подробней про акб напишите которая стоит мож подберём что туда втулить |
|
agent007
Фанат форума
Сообщения: 4046
|
да обычные два штуки по 3,7вольта 1250ма как в мобилках стоят
eduard2, судя по схеме сомневаюсь что это регулятор на 3.3 вольта
я понимаю что она управляет включением и зарядкой батареи , но без нее нигде нет питания , попробую конечно запустить аппарат без нее , но хотелось вообщем то разобратся как она работает |
|
roges
Передовик
Сообщения: 1197
|
| Цитата: | | вот срисовал кусок схемы |
agent007, в нарисованной схеме уверен? |
|
Lenchik
Фанат форума
Сообщения: 7937
|
| Похоже это контроллер зарядки, специализированная микросхема. |
|
agent007
Фанат форума
Сообщения: 4046
|
| Цитата: | | Похоже это контроллер зарядки |
Lenchik, да это понятно, хочется понять как это все работает (какие сигналы на входе ,что на выходе) , и чем ее заменить
| Цитата: | | agent007, в нарисованной схеме уверен? |
вроде правильно , а что не так там? |
|
roges
Передовик
Сообщения: 1197
|
agent007, в сети, встречал схему Portable DVD с "8888" на борту. По функционалу, это BATTERY PROTECTION IC.
Если предположить, что китайцы, в силу своей бережливости, сэкономили на буковках, возможно это и есть - ICP8888
P.S. Хотел добавить схему, но...
"Извините, вы достигли максимального ограничения квоты закачек: 10 МБ
eduard2, Эдуард, как это исправить? |
|
eduard2
Модератор
Сообщения: 4783
|
| roges, Привет! в отношение квоты закачек -это я не решаю ,это решает Админ или Зав.Админа iga и обращаться надо сюда http://monitor.espec.ws/section19/topic61225p340.html ( а если у тебя что-то есть скинь мне в личку , короче скутани мне, там осудим я потом положу от твоего имени ) |
|
eduard2
Модератор
Сообщения: 4783
|
agent007, | Цитата: | | вот срисовал кусок схемы |
не гони ,не мог ты так срисовать схему о руки - сто пудов , где стырил- а дай ссылку в студию,где скопировал этот участок схемы
 | Цитата: | | eduard2, судя по схеме сомневаюсь что это регулятор на 3.3 вольта |
а от куда такие сомнение - просвети тут нас всех |
|
agent007
Фанат форума
Сообщения: 4046
|
| Цитата: | | не мог ты так срисовать схему о руки - сто пудов , где стырил |
есть такая программа сплан называется , чтоб ты не сомневался на тебе еще .. в свое время с печатки срисовывал схему , когда интернета не было , вот так вот
| Цитата: | | а от куда такие сомнение - просвети тут нас всех... |
1нога -- +9вольт
2нога... выход на затвор полевика
3-4 нога...управление ( под вопросом)
5нога ... корпус
6-7 нога ... + батареи 8 вольт
8 нога...еще один выход на затвор полевика
а теперь ты мне обьясни каким боком и где здесь должно появится 3,3 вольта , и куда они должны подаватся
|
|
eduard2
Модератор
Сообщения: 4783
|
|
eduard2
Модератор
Сообщения: 4783
|
agent007, посмотри этот ( файл от roges,)
8888_687.rar 408.5 КБ Скачано: 2556 раз(а)
|
|
agent007
Фанат форума
Сообщения: 4046
|
eduard2, спасибо ... но тоже не то , счас попробую запустить аппарат хотя бы от сети ., потом буду думать дальше, не хачется перемудрить с зарядкой там литий стоит , он и рвануть может  |
|
eduard2
Модератор
Сообщения: 4783
|
agent007, Женя -посмотри может из этой серии ,что-то подойдёт?
S8232 |
|
это Китайцы так пишут о ней( хрен знаю ,что они имеют ввиду когда так писали ? -хотя на другом Китаёзном форуме я нашёл ,что это , сейчас найду и дам ссылку на этот сайт ) - хотя шитов ты на неё не найдёшь -
