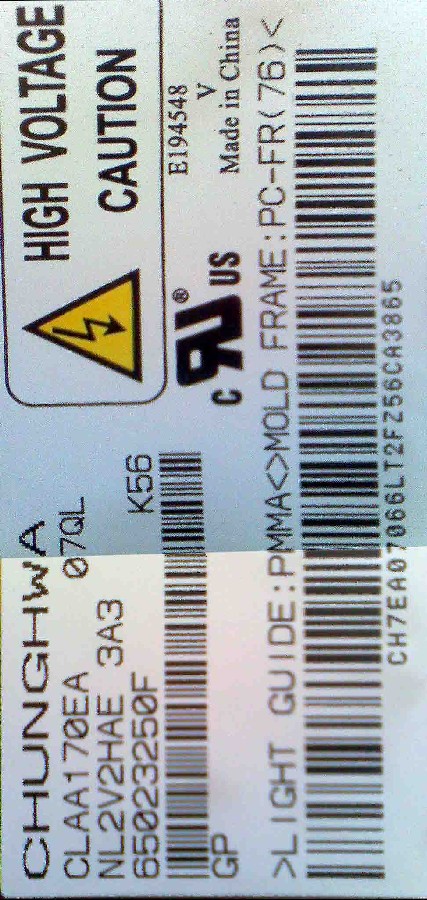

Монитор DELL E177FPv.Плата блока питания EADP-30AF B. Блок питания на 5.1V/1.6A совмещен с инвертором на 680V/7.5А. Плата обработки сигнала DAL7ZIMB037 на процессоре GENESIS gm2621-LF. TFT панель CHUNGHWA CLAA170EA. В верхней части панели расположена плата шлейфов.
При вскрытии заменил два вспухших электролита 1000Х10 на 1500Х16. Остальные элементы внешним осмотром и прозвонкой признал рабочими.
После включения на изображении сильные горизонтальные шумы, слева по экрану сверху вниз темная полоса без изображения. Посреди экрана вертикальная полоса, изображение сдваивается относительно этой полосы. По всему изображению сильные искажения.
Другого похожего монитора, чтобы проверить БП нет. Посоветуйте что делать.
 plats1.jpg 201.62 КБ Скачано: 2881 раз(а)
panel.jpg 149.03 КБ Скачано: 2649 раз(а)
plata_panel.jpg 104.54 КБ Скачано: 2640 раз(а)
izo2.jpg 92.53 КБ Скачано: 2652 раз(а)
izo3.jpg 90.24 КБ Скачано: 2558 раз(а)
izo4.jpg 125.56 КБ Скачано: 2536 раз(а)
izo5.jpg 90.89 КБ Скачано: 2582 раз(а)
|
|
|
MVG
|
| Вот там где коннект материнки с платой питания есть, попробывать поправить, еще лучше пропаять... |
|
|
Юrik
|
Путем механических воздействий руками было найдено место неконтакта, разъём шлейфа на панели. Подложил кусок микропористой резины и придавил защитной планкой. Всё ок! Изображение не изменяется даже при сильной вибрации монитора.
moto_0084.jpg 125.28 КБ Скачано: 2723 раз(а)
moto_0085.jpg 115.62 КБ Скачано: 2577 раз(а)
moto_0086.jpg 100.49 КБ Скачано: 2502 раз(а)
moto_0088.jpg 157.98 КБ Скачано: 2522 раз(а)
|
|
|
djslonn
|
| беда, заменил электролиты, были вздутые, собрал, реагирует на включение, картинки нет, разобрал, начал проверять все в подряд, выпаял два полевика возле транса, они целые, но разные, N и P проводимостью. и какой куда теперь не знаю на одном написано 4435cj это P, и 40T03CJ это N. подскажите какой куда впаять |
|
|
