Монитор LG W2234S-BN нет plug & piay

  Список форумов » TFT-мониторы

Следующая тема · Предыдущая тема
АвторСообщение
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #1 от 01/12/2016 20:28 цитата

Модель - W2234S-BN
Код продукта- W2234S-BNI.AEUIQP
Состав:
Проц - TSUMU18ER-LF
Флэш - SST25VF010A
Матрица - InnoLux MT220WW01 V.0
EEPROM 24C02
Проблема в следующем .
Был слет прошивки .Пробовал писать разными прошивками флеш 25VL010 и после каждой прошивки монитор работает .Но в параметрах монитора все время пишер "универсальный монитор Без плаг энд плей" но в юзер мануале написано плаг энд плей DDC 2B . По большей части ремонтирую телевизоры ,по этому не знаю где сидит информация о монике для плаг энд плей .Предположил что она сидит в еепром 24C02 считываю и вижу в прошивке модель моника .Но на просторах нета нет дампа для нее только для 25lv 010 .Подскажите куда рыть ? Или искать прошивку еепромки ?Пробовал на двух компах с разными VGA шлангами и там т там он без плаг энд плей .
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #2 от 01/12/2016 21:20 цитата

EDID сидит обычно в 24xx. Если первые 128 байт просуммировать в HEX редакторе, то должен быть 0. Типа они контрольной суммой зачищены.

Эти данные должны читаться видеокартой. А VGA кабеле для этого отдельные провода есть.
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #3 от 02/12/2016 10:47 цитата

даже если я ремонтирую телевизоры я в курсе дела на счет шины (отдельные провода ) и кто что читает ,вот чего я не знаю ,так это то где именно сидят нужные данные .Пошел за прошивками ...
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #4 от 02/12/2016 13:03 цитата

Нейтрон, Выложи сюда прошивку из 24 микросхемы, той которая припаяна к VGA разъему, я проверю контрольную сумму.
gavs
Передовик
Сообщения: 1292

Сообщение #5 от 02/12/2016 14:19 цитата

Посмотри, что пишет программа moninfo

EDID "сидит" в 2402
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #6 от 02/12/2016 15:09 цитата

Вот моя

  LG w2234s-bn 24c02.rar  243 Байт  Скачано: 310 раз(а)
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #7 от 02/12/2016 16:19 цитата

Нейтрон, Не туда роешь. EDID в полном порядке, хэш 00



Если только это EDID от VGA, а не EDID от DVI разъема.

Возможно у вас кабель от мониторов времен царя гороха и в нем перемычка стоит, а нужных для I2C проводов нет?

Проверьте в рабочем режиме, у вас есть питание на этой микросхеме? Выводы Data и Clock этой микросхемы должны звониться прямо до разъема видеокарты. Возможно через резисторы ом по 100.
gavs
Передовик
Сообщения: 1292

Сообщение #8 от 02/12/2016 16:25 цитата

Нейтрон, С EDID всё в порядке. Расшифровка:

Код:

Monitor
  Model name............... W2234
  Manufacturer............. LGE
  Plug and Play ID......... GSM56B8
  Serial number............ 145453
  Manufacture date......... 2009, ISO week 17
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Analog 0.700,0.000 (0.7V p-p)
  Sync input support....... Separate, Sync-on-green
  Display type............. RGB color
  Screen size.............. 470 x 300 mm (22.0 in)
  Power management......... Standby, Suspend, Active off/sleep
  Extension blocs.......... None
  -------------------------
  DDC/CI................... n/a

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.640 - Ry 0.349
  Green chromaticity....... Gx 0.284 - Gy 0.617
  Blue chromaticity........ Bx 0.142 - By 0.067
  White point (default).... Wx 0.313 - Wy 0.329
  Additional descriptors... None

Timing characteristics
  Horizontal scan range.... 30-83kHz
  Vertical scan range...... 56-75Hz
  Video bandwidth.......... 150MHz
  CVT standard............. Not supported
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 119.000 1680 1728 1760 1840 1050 1053 1059 1080 +hsync -vsync
  Detailed timing #1....... 1680x1050p at 60Hz (16:10)
    Modeline............... "1680x1050" 146.250 1680 1784 1960 2240 1050 1053 1059 1089 -hsync +vsync

Standard timings supported
     720 x  400p at  70Hz - IBM VGA
     640 x  480p at  60Hz - IBM VGA
     640 x  480p at  75Hz - VESA
     800 x  600p at  56Hz - VESA
     800 x  600p at  60Hz - VESA
     800 x  600p at  75Hz - VESA
     832 x  624p at  75Hz - Apple Mac II
    1024 x  768p at  60Hz - VESA
    1024 x  768p at  75Hz - VESA
    1280 x 1024p at  75Hz - VESA
    1152 x  870p at  75Hz - Apple Mac II
    1440 x  900p at  75Hz - VESA STD
    1440 x  900p at  60Hz - VESA STD
    1280 x 1024p at  60Hz - VESA STD
    1280 x  960p at  60Hz - VESA STD
    1152 x  864p at  75Hz - VESA STD
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #9 от 02/12/2016 16:39 цитата

Прога монинфо говорит DDC/CI .................n/a
На доступном языке нет значения .Как же все в порядке ?

ДОБАВЛЕНО Декабрь 02 2016

Странно рабочий моник который говорит что он с плаг энд плей тоже говорить DDC/CI...............n/a

ДОБАВЛЕНО Декабрь 02 2016

получается он говорит DDC не активно а сам идентификатор есть : Plug and Play ID......... GSM56B8 получается сама система не знает такого идентификатора ...?

  dspinfo.rar  203 Байт  Скачано: 228 раз(а)
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #10 от 02/12/2016 16:55 цитата

Нейтрон, Вы не путайте DDC и EDID. DDC я только раз видел у китайского View Sonic. Это не информация о мониторе, а управление монитором. С монитором была утилита, с помощью которой можно было регулировать яркость, контрастность и другие параметры прям с компьютера. Имхо бесполезная вещ. Гораздо проще нажать на кнопки монитора, чем отрывать прогу и регулировать через неё.

ДОБАВЛЕНО Декабрь 02 2016

Нейтрон, Попробуйте найти на сайте производителя драйвер от этого монитора. Лучше он показывать не будет, но определятся в диспетчере устройств будет по собственному названию.

Самое главное в EDID не Device ID, а возможные (допустимые) разрешения и частоты развертки. Что бы компьютер не выдал что то такое, что монитор не сможет отобразить.

А так как не в родном разрешении ЖК мониторы показывают отстойно, то остается одно, родное для матрицы разрешение и 60Гц частота кадров.

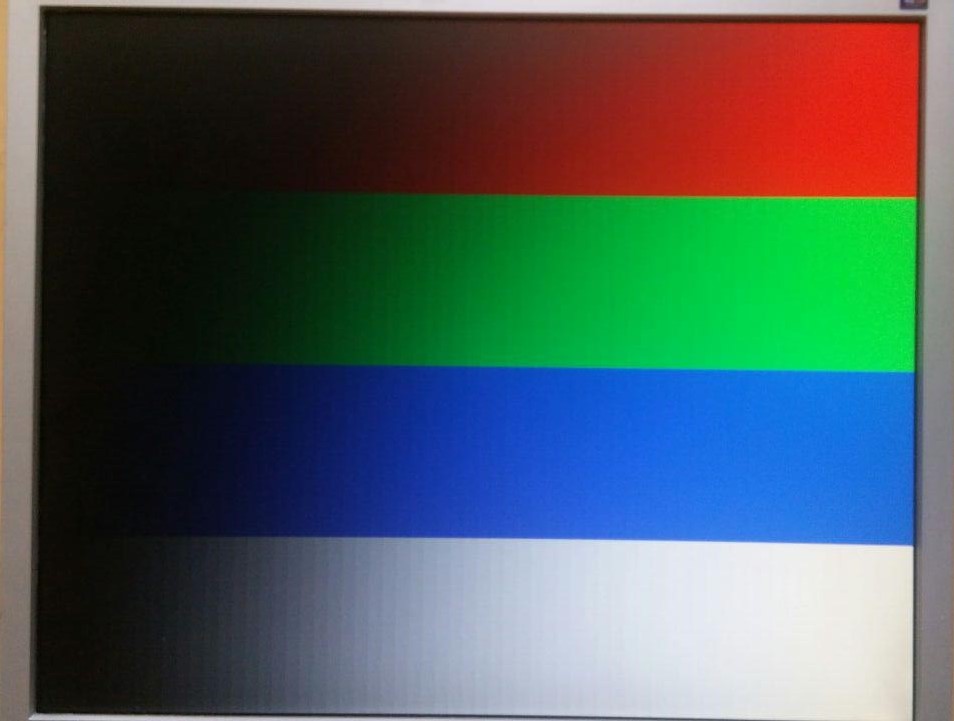

Цветовой профиль для ЖК монитора вообще мертвому припарка, так как они показывают по 6 бит на цвет, итого 18 битная цветопередача. В видеокарте обычно стоит 32 бита, но это всё обрезается в мониторе.
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #11 от 02/12/2016 17:03 цитата

У моника с плаг энд плей есть такая строчка :Windows description...... Универсальный монитор PnP
и вот такая : Filter driver............ Monitor
А у того который не признается кто он нет первой строчки в загали а в строке фильтр драйверов .....нет .

ДОБАВЛЕНО Декабрь 02 2016

Ща попробую родные драйвера найти .Его родное разрешение 1600 на 1050 но видюха не дает такое сделать .
Lenchik
Фанат форума
Сообщения: 7937
Lenchik

Сообщение #12 от 02/12/2016 17:16 цитата

Да как же родное разрешение 1600х1050 если у вас в EDID написано >> Native/preferred timing.. 1680x1050p at 60Hz (16:10)

Для уточнения можно от матрицы PDF поискать. Или вы нам не родной дамп EDID предоставили?

Драйвер видеокарты с сайта производителя? Не из говнопака случаем? И винда комплектная, не кастрированный самопал?
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #13 от 02/12/2016 17:35 цитата

Всем спасибо за помощ .Завязываю бороть пришел товарищ и говорит -"нафиг мне этот плаг энд плей я и в ручную могу один раз поставить нужное разрешение ".

ДОБАВЛЕНО Декабрь 02 2016

и нужный драйвер

ДОБАВЛЕНО Декабрь 02 2016

А дамр родной .
К стати один моник забрал и второй принес .Во втором поменялт только что две емкости на матери он завелся и тоже пишет без плаг энд плей а насильно включаеш его разрешение работает все гуд .ну там другая проблема включаеш через DVI пишет подключен цифровой источник Энергосберегающий режим и переходит в стенд-бай .это W2284 .Но с этим еще не разбирался .В паспорте для W2234 напсано

ДОБАВЛЕНО Декабрь 02 2016

разрешение 1680 на 1050 ,то я так смотрел .
Нейтрон
Участник
Сообщения: 163
Нейтрон

Сообщение #14 от 05/12/2016 09:38 цитата

Так вот у этого человека моников с десяток и среди них оказался W2234S- SN а тот что я ему делал был W2234S-BN .Я не поленился провести эксперемент слил с первого прошивку и полностью и залил во второй .Воткнул моник в комп и комп не написал "универсальный монитор плаг энд плей" а просто в этой строке написал W2234
сразу сам включил соответствующее разрешение 1680 Х 1050 .С этими прошивками все определяется и нормально работает плаг энд плей .

  LG W2234S-BN 24c02.rar  243 Байт  Скачано: 320 раз(а)
  W2234S-SN.rar  50.23 КБ  Скачано: 339 раз(а)
