| Автор | Сообщение |
|---|
|
Levontay
|
| Как на плате с большим разветвлением дорожек от одного корня найти дорожку - которая жрёт большой ток? Ток условно постоянный. По корню видно - напряжение просаживается. Резать дорожки - не тема топика. Померить напряжение между началом и концом дорожки - не предсказуемое сопротивление, - не вариант. Приходит на ум датчик Хола. Что скажете? |
|
|
MUXAS
|
да, уж__   скажи что ты куришь___Я тоже хочу |
|
jurij+
Фанат форума
Сообщения: 27481
|
Хороший ток обязательно где-то что-то нагреет, превратится в дым и огнём вырвется наружу.
Наберитесь терпения и ждите. |
|
tutu7
Завсегдатай
Сообщения: 630
|
| Уже давно все придумано-ФРИЗ в помощь,информация всем доступна. |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7300
|
| Для ACS712 обещают 185 v/ma при непосредственном расположении проводника с контролируемым током под брюхом микросхемы. Точно зная расположение проводника и его ориентацию почему бы и нет. Даже платочка соответствующая c эталонным проводником для ардуинщиков существует, пробуйте. |
|
|
Батарейкин
|
| Если концы дорожек известны, берем толстый медный провод с миллиамперметром, включаем параллельно 1 дорожке, измеряем ток, и так далее по всем дорожкам. |
|
KENT
Завсегдатай
Сообщения: 331
|
| jurij+ писал: | | Хороший ток обязательно где-то что-то нагреет, превратится в дым и огнём вырвется наружу. Наберитесь терпения и ждите. |
Тепловизор видит дельту между соседними дорожками в 0.1 градус.
https://monitor.net.ru/forum/threads/635139/ |
|
|
Levontay
|
| БЕЗЫМЯННЫЙ писал: | | Для ACS712 ... |
Почему-же ACS712? - У неё помеха в виде токового резистора/проводника:
Но я понял ваш путь - датчик Хола, советуете. Спасибо, я поищу микросхемы без "помехи" в виде проводника, и со встроенным усилителем в удобном корпусе.
| tutu7 писал: | | -ФРИЗ в помощь |
Что это? - фрезерный станок?
| Батарейкин писал: | | берем толстый медный провод с миллиамперметром |
Ну или просто миллиамперметр, а это уже - суть милливольтметр, только с очень большой чувствительностью. Я подумаю.
Вот наверное милливольтметром проще всего: Можно мерить не на участке проводника а между концами веток дерева с общим корнем, - и там - где "минус" - будет большее потребление.
| KENT писал: | | Тепловизор видит дельту между соседними дорожками в 0.1 градус. |

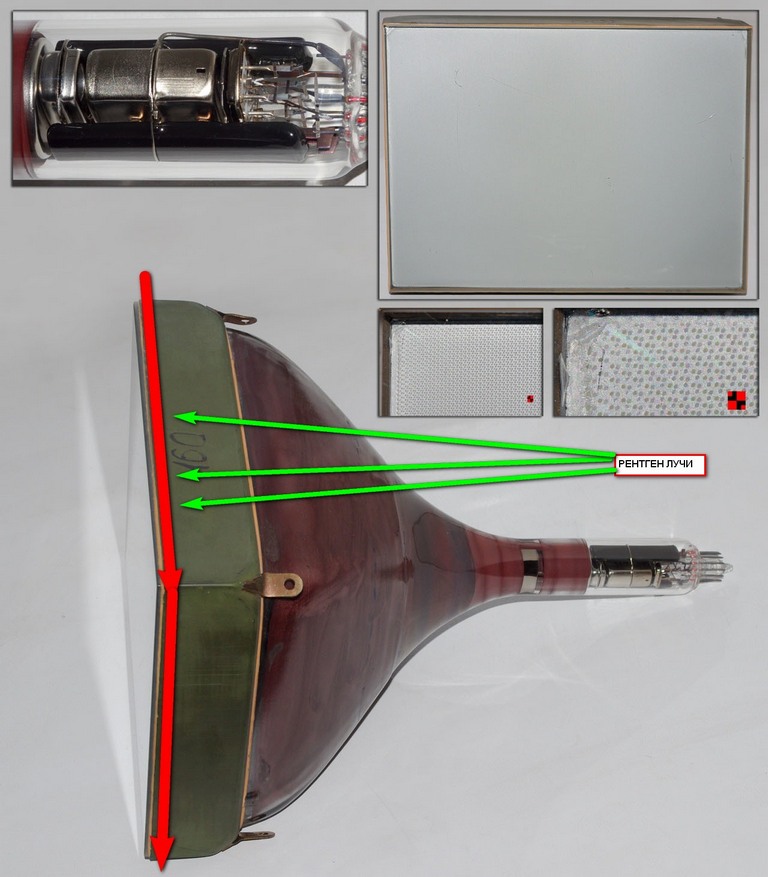

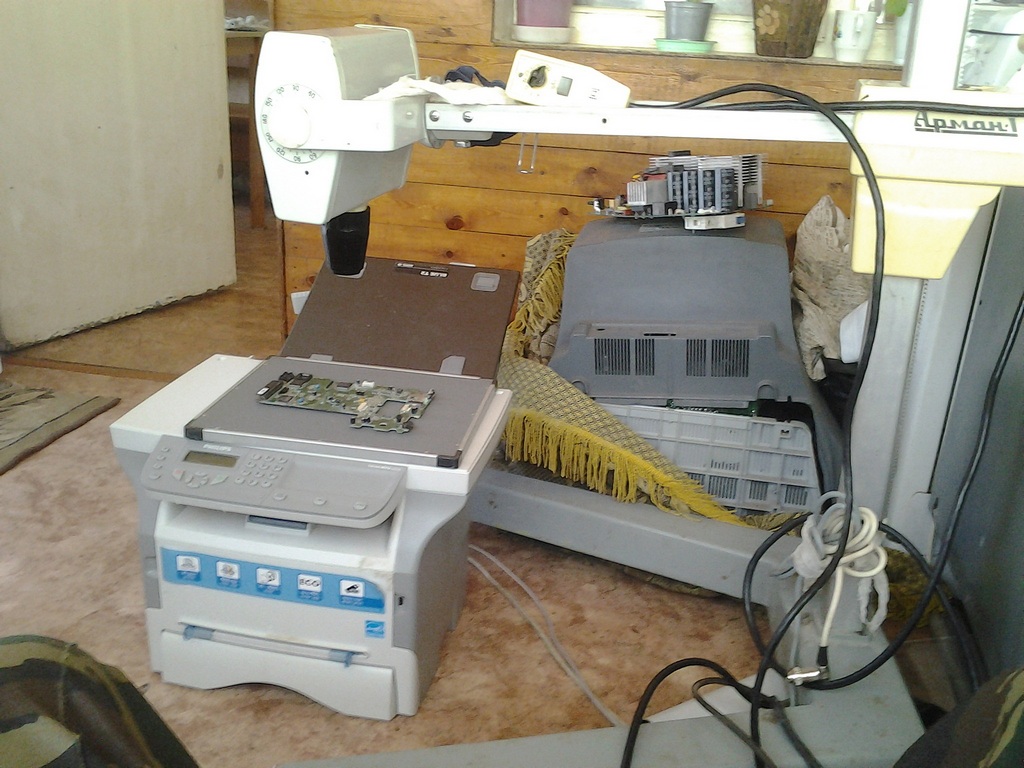

А это, вообще - уникальная штурка? Чем он отличается от камеры ночного видения кроме подсветки? Сканер? - какой? Видеокамера ночная является, как я понял - обычной видеокамерой но с инфракрасным фильтром, то-есть - не обязательно покупать тепловизор. Возможно-ли сделать приемлемый тепловизор на базе видеокамеры? |
|
|
Levontay
|
| Щас приборчик получил - тестер деталей - LCR-мер, так он, пропагандируется, тысячные доли меряет - можно на узле стать - и в разные стороны сопротивление (или ток) толстых проводов померить. |
|
toto
Передовик
Сообщения: 2538
|
Levontay,
иртис, термограф :-) надо поддерживать отечественного производителя. и аналогов в мире, у них по моему до сих пор нет
http://www.irtis.ru/usage6.html |
|
alexsandr 666 alexsandr
Завсегдатай
Сообщения: 427
|
| я вообще такие темы решаю просто - тупо 1.5 вольта и ток до дури ( от 1 - 20 А) плавненько через шимку накручиваю - спалить электронику это вряд ли а вот проблемный участок нагревается тока в путь и приблудой к тестеру замеряю. температуру ..... как практика показывает - виною коротышей (дорожек) - в основном КМ - ки те что по питанию висят вездесущие |
|
|
