WF602W0BCWQ не подается питание на эл. клапан

#1 от 12/10/2020 15:49


#2 от 12/10/2020 16:39

maxxum писал:

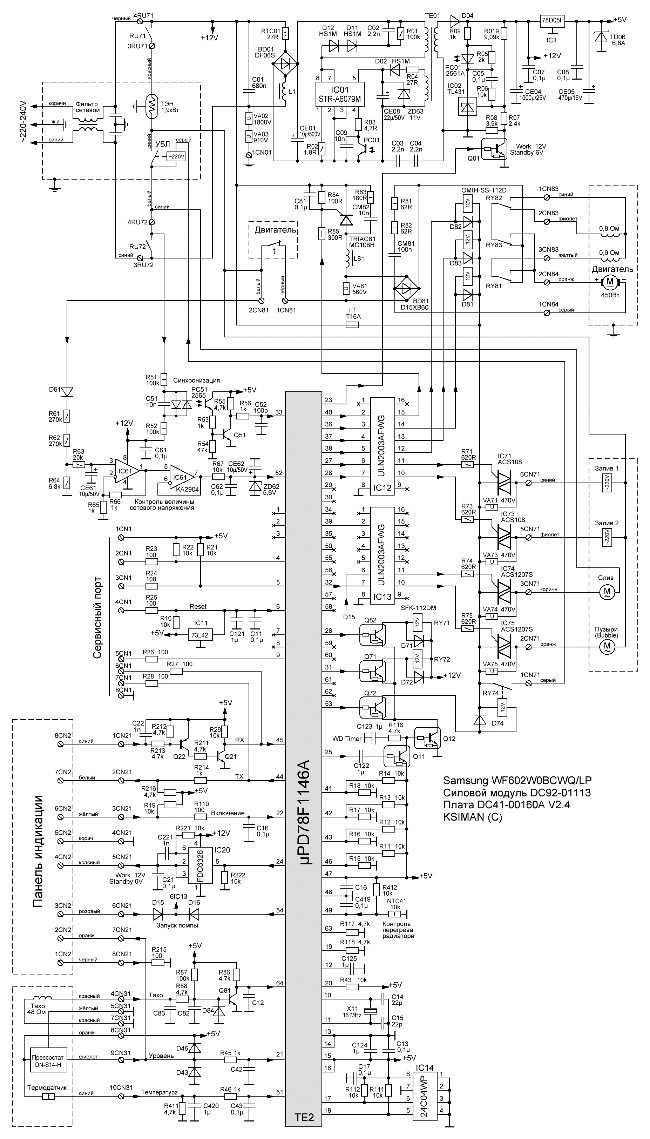

...Есть схема на плату...

Вот и проверяй сигнал от процессора до симистора через всё, что успел выпаять и проверить.

#3 от 12/10/2020 17:22

maxxum, равнодушие

#4 от 12/10/2020 22:50

Откуда:
Сайт:
Род занятий:
Интересы:

#5 от 12/10/2020 23:24

"ACS108 проверил" - если не секрет, как? тестером на пробой?
По схеме: 27 и 28 выв MCU - активный уровень +5В, через ULN2003 на УЭ симисторов активный уровень (-12В) относительно питания 12В, либо 0В относительно общего. как то так...

#6 от 13/10/2020 01:43

ну ну.. если ни один клапан не включается цепи пресса смотреть недовольство, огорчение

#7 от 13/10/2020 07:30

Антонов007, а тебе какая разница ?
это НЕ мастер а ТАРГАШ !!!
и че тут прогибаешса ?

Зарегистрирован: 19.10.2009 [С нами 4012 дней]
Любимый раздел: Торговые ряды [сообщений: 12]
Всего сообщений: 30

#8 от 13/10/2020 08:15

Надеясь.. живой человек ..

#9 от 13/10/2020 10:14

Питание не подается только на один клапан выход с 10 ноги улн
uln2003 проверял так: выпаял и
1 этап. проверяем Сопротивление между корпусом и питанием, это 8-9 ножки.
Между 8 и 9 ножкой должно быть 0,7 / бесконечность.
2 этап. Проверяем каждый выход относительно 9 ножки.
Должно быть 1кОм / бесконечность.
3 этап. Проверяем каждый вход, относительно 8 ножки.
Должно быть 0,8кОм / бесконечность.
4 этап. Проверяем сопротивление между входом и выходом.
Должно быть бесконечность / бесконечность.

ACS108 выпаял: проверял мультиметром подавая питание 1.5v
Проверил также тестером фото прикрепил
P.S. За торгаша спасибо

m_IMG_20201012_150221.jpg 187.7 КБ Скачано: 263 раз(а)

#10 от 13/10/2020 10:42

maxxum писал:

Питание не подается только на один клапан выход с 10 ноги улн ...

а что на 7 ноге улн???

#11 от 13/10/2020 11:28

Заказал новые улн и acs108 прийдут, впаяю проверю.
С 28 ноги проца вход на 7 ногу, проверю как впаяю улн

#12 от 13/10/2020 11:35

баха то небыло ? как гнилые дорожки больше не вижу ..

#13 от 13/10/2020 12:00

Нет не было баха, дорожки все целы трещин нет

#14 от 13/10/2020 12:35

maxxum писал:

Заказал новые улн и acs108 прийдут, впаяю проверю.
С 28 ноги проца вход на 7 ногу, проверю как впаяю улн

верни всё на место и сделай замеры

bombey1 писал:

"ACS108 проверил" - если не секрет, как? тестером на пробой?
По схеме: 27 и 28 выв MCU - активный уровень +5В, через ULN2003 на УЭ симисторов активный уровень (-12В) относительно питания 12В, либо 0В относительно общего. как то так...

тогда картина будет предметной.

#15 от 14/10/2020 18:01

maxxum писал:

Машинка Samsung не подается питание на клапан, следовательно он не открывается, выдает ошибку 4E
Клапана проверил на обоих около 4 кОм, трубка прессостата чистая. На СМА нет субмодуля дорожки все целы, пропаивать ничего не надо. Есть схема на плату. Улн-ы выпаял проверил, симисторы ACS108 проверил. Кто подскажет в чем может быть проблема?

Подсказываю
СлАмАлАсЬ 💯
