dkazak05
|
Всем привет!!!
Народ, пытаюсь сделать ЗУ, Makita DC1414T.
Что внутри:
ШИМ на 1200P60, в низкой LM358, управление
ВС1414-02BJ
--- при вкючении на холостую начинает мигать зелёный LED, при подключенном Акке, ЗУ уходит в разнос. На холостом ходу, на одной из вторичек U=27V, на второй, прыгает от 11.5 до 15.5V, не стабильность.
Профи - кто может помоч подобной дилеме, или может у кого схема есть(ищу уже 3 дня).
Не могу найти ни каких данных на контроллер ВС1414-02BJ (засекречен, как космические разработки). Может кто
помоч? Cовету то же буду рад. |
|
REKKA
Фанат форума
Сообщения: 3722
|
| Там не только шим ,а еще и литы есть . Их тоже не мешало проверить .Бери ESR метр или на худой конец мультик M890G и вперед проверять .С ESR метром выпаивать литы не надо ,а с мультиком прей деться выпаять что-бы, проверить И фотку твоего майна желательно. |
|
KRAB
Распугиватель клиентов
Сообщения: 21704
|
| dkazak05 писал: | | Не могу найти ни каких данных на контроллер ВС1414-02BJ |
- а если найцдешь - станет легче?! У тебя есть чем его менять?
Ремонтируй как обычный ИИП. |
|
|
dkazak05
|

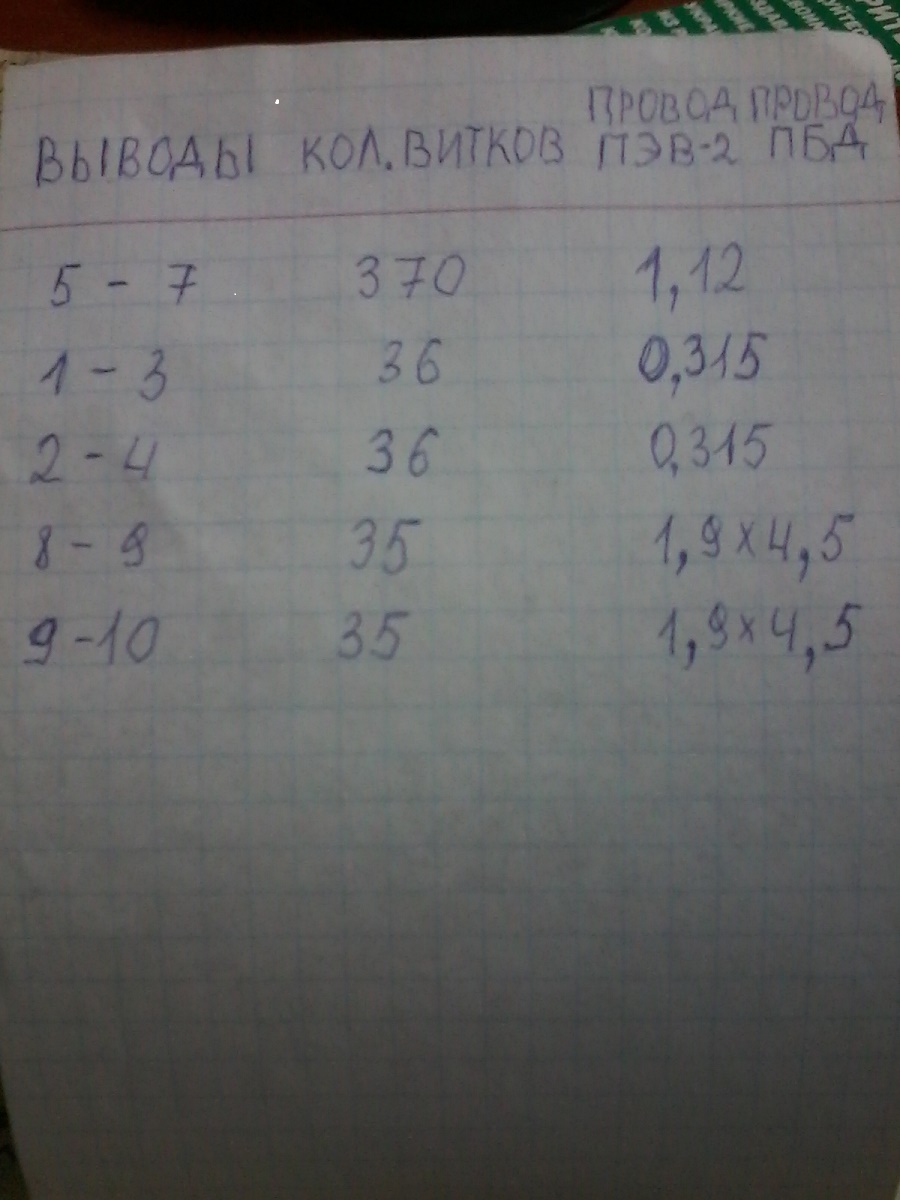

REKKA - нифига ты ремонтник, """Припрыгал такой живчик с ESR метром - прочухал все литы, что бы не выпаивать и в лёт починил прибор""", я конечно не в обиду тебе это пишу, но с твоих слов именно такой типаж и можно себе обрисовать. Конечно, ЗУ, там плата 8х15 там литов, раз два, да обчелся,,, ,,,а телевизор тебе дать какой нибудь,,, ,,,,с SLIMFIT-ской трубой (не сильно старый, но и не гламур) там знаешь сколько этих литов??, щупы сотрешь в минус 15 сантиметров. Да-а-а. Я ослом смотрел на MOSFEET (сток), я не хочу сказать что там прямоугольный импульс был идеален (были провалы) но они для работы не значительны. Когда домой принес аккум воткнул, тогда и заметил что с аккумом ЗУ идет в разнос. Ты скажи,,,, ,,,мне зачем безбашенно проверять все подряд литы??? Как пример: в обвязке ШИМ их две штуки - зачем мне их проверять если ШИМ работает???, ты можешь как то более грамотней подходить, а не всё подряд выкарчевывать и звонить. Ты если ЗУ делаешь, должен знать - что там ни эпоксидная смола на плату нанесена а по ходу какой то просроченный резиновый КИТАЙСКИЙ клей. Паяльником 3-4 раза прикоснулся и всё, дорожки нету. Не знаю что тебе скажет фото платы но высылаю всё что есть по ремонту данного ЗУ. Отрисовку вторички начал делать, то же запаковал.
KRAB - если воткнуться, можно с этих контроллеров и дамп самому считать (при условии программатора). В каждом ЗУ (но по крайне мере BOSCH, макита, метаба, хилтЯ) точно их там видел. Они и руководят зарядкой аккума. Ни давно, бошевской зарядкой заряжали аккум от УАЗика. Башку в ЗУ затолкали родную а заряд на аккум кинули. МOSFEET на проводках к радиатору (внушительных размеров) присабачили да вентилятор ещё ему на обдув поставили. Я тебе скажу, не сильно то он и грелся. Но факт то что заряжал. Клеммы такие как NTC да COD для чего существуют???? Терморезюк и кодовый для подтверждения родной зарядки. Ты посмотри в цепи COD стоит резюк (%-допуск обращал внимание какой???) Как ты обьяснишь,,,, ,,,,вместо резюка в башке я подкидывал долгоиграющий, приближенного значения. ФИГ ВАМ - называется, зарядка маргнет 3 раза и в шадаун. Ты пойми, мне может и не надо его менять (да они ни так часто и горят),,, ,,,я хочу понимать логику работы а ни тупо менять всё подряд.Ты много знаешь зарядок Бренд которой выложил бы полную схему своих зарядок???? (а уж контроллер вообще, космическая мля технология, секрет за семью печатями).
 DC1414T(CH_P_N_630388B0).rar 8.21 МБ Скачано: 1845 раз(а)
|
|
Rom-Zecs
Передовик
Сообщения: 2900
|
| Радиатор пропаял? Что если принудительно запустить? |
|
Rom-Zecs
Передовик
Сообщения: 2900
|
|
|
dkazak05
|
| Цитата: | | Радиатор пропаял? Что если принудительно запустить? |
....да сдался тебе этот радиатор(в данной ситуации), всё равно MOSFEET -кусок пластмассы. А принудительно - это как, с этого места можно по подробней??? |
|
REKKA
Фанат форума
Сообщения: 3722
|
| dkazak05, Непробывал мастеру отдать пока не поздно? По ходу аффтор нулевенький в ремонте |
|
|
dkazak05
|
REKKA - будУ, пробовал - веришь?, - нет?, целой кучи (а их там три штуки  ), место обзывается, СЦ Makita-Evro. Сказали что через 40 дней будет работать, когда плата к ним приедет с завода  тока бабла им надо сейчас а ни через 40 дней (предоплата 2 500 деревом). За такую плату от подобного ЗУ и названную сумму в озвученном количестве, можно с метро такого клоуна нанять, он тебе все 40 дней будет воробья в поле на коленках гонять. Надо твой ник у одного из них на лбу нацарапать (пущай учаться как надо ремонтировать гаджеты, ты не против??? )  |
|
Rom-Zecs
Передовик
Сообщения: 2900
|
| Раз смысл чтоб работало то и возьми зу попроще с подходящими параметрами |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7336
|
| dkazak05,Аккумулятор точно иправен и на другой зарядке проверен? Если да, то на радиокоте есть схема вторички срисованная добрым человеком с платы. Да и слова про проц там есть. За озвученную сумму предоплаты на авито как минимум 2 таких зарядки БУ купить можно, экономический смысл в ремонте то есть? |
|
|
dkazak05
|
| Цитата: | | на радиокоте есть схема вторички срисованная добрым человеком с платы. |
---а ссылкой не богат??? или хотя бы скажи где примерно искать
| Цитата: | | экономический смысл в ремонте то есть? |
---дело не в деньгах. Опыт, знания, прежде всего. Хочу сам понять как работает эта зарядка. |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7336
|
| а в гугле вас за что забанили? По модели зарядки 10 сек. |
|
|
dkazak05
|
БЕЗЫМЯННЫЙ - вот я прикалываюсь над смотрителями,,, ,,,поверхностно пройдут по ссылкам, введут поиск по названию модели и думают что там куча инфы, а ты тормоз, тебе чего?? ни судьба в гуглях набрать или мозгов не хватает???.
Я всё что мог перерыл. Уверяю, что в ин-ете такого нет. Я уже его отрисовал сам. Осталось номиналы нанести. Но такой схемы в ин-ете нету. |
|
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7336
|
| С точностью соответствующей точности вашего местонахождения в профиле я вам адрес уже указал - radiokot.ru. Далее, я не являюсь ни смотрителем не вертухае. Далее, дабы убедить вас в мягко говоря несовсем правдивом предыдущем сообщении имейте: Заходим в поисковик nigma.ru , в строку поиска вводим "DC1414T схема" и смотрим на первый результат. Второе сообщение в теме содержит в себе схему. На этом я тему покидаю, хотя опыт ремонта конкретно этих зарядок есть и возможность трепанировать исправное тело есть в любой момент. |
|
|
dkazak05
|
| БЕЗЫМЯННЫЙ - я ника ни хочу никого обижать, я лишь высказал факты которые наблюдаю постоянно. Спасибо за беспокойство, я благодарен. Но я её уже отрисовал для своей копилки. Правда ещё малость сырая (деталюшки разбросаны ни совсем четабильно) но довести до ума дело техники. А такую в ин-ете я не видел. И на нигме в том числе. Доведу до ума, куда нибудь выложу(для особо нуждающихся) |
|
ДядяЮра
Фанат форума
Сообщения: 4168
|
dkazak05, Докладываю Вам, что Makita - ЗУ для шуруповертов никогда не ремонтировала. В срок гарантии заменяла на новый, по истечении гарантии - новый за бабки.
СЦ Makita-Evro это местное ФУФЛО - остальное здесь http://www.makita.ru/contact.html |
|
|
dkazak05
|
ДядяЮра - ну первое что хочу сказать что ссылка не работает. Второе это то, что как себя ведет макита это ничего не значит. Я, самым банальным образом зашел туда по пути, спросил, интересно было что ответят,,, ,,,вот и получил ответ. Каждый наживается как может.
ЗУ которое я хочу реанимировать, это ни совсем крик о помощи (работать нечем, денег нет и.т.д) Я хочу для себя понять как он работает. Я его у товарища забрал, потому что он не работал и валялся без дела. Горячую восстановил без проблем(стандартная ситуация в подобных зарядниках когда вылетает MOSFEET). Я не могу понять, как он должен работать. Без нагрузки, судя по схеме зелёный LED должен моргать (что в принцыпе у меня и происходит) но когда я туда аккум ставлю, начинается следующее поведение: загорается зелёный LED, тухнет, следом загорается красный LED; тухнет красный и в этот момент моргает лампочка и далее цикд продолжается, зелёный - красный-лампочка. А по схеме которая на крышке ЗУ, оба LED-а должны моргать. Вот по этому спецов кто с этим сталкивался я и спрашиваю, может кто чего подсказать или нет. Теперь вы понимаете , что политика Макиты меня вообще не интересует. Мне интересна техническая часть данного тела. Но я это учту, рисанусь знанием при возможности
ДОБАВЛЕНО 24/04/2016 10:23
БЕЗЫМЯННЫЙ - к стати, вам вопрос. То что вы спросили про рабочий аккум, это понятно, отсеч возможные варианты косяков. А если скажем я не знаю рабочий он или нет но другого нет. Скажем зацепленный к нему на проводках шурик крутит прямо дурниной. И после того как я его этим шуриком разрядил, тупо подцепил его к другой зарядке двумя проводками и в течении 20 мин заряжал. За это время он само собой потеплел. Но когда я его подцепил к шурику он без проблем его начал крутить, при этом моща на шурики не упала. Вывод: емкость на банках набирается нормально. Единственное, что нет контроля окончания заряда, так как подключены всего два проводка. Но аккум по идее рабочий. То что в нём присутствует термосопротивление и термоотсекатель и из за этого он так себя ведёт как то странно. Лучше посоветуйте лучше как это проверить по точней. Я, прямо уверен, если я сейчас включу его без лампочки горячая разлетится.
ДОБАВЛЕНО 24/04/2016 10:28
ДядяЮра - извиняюсь. Эта ссылка не работает если её тупо активируешь прямо в сообщении. Когда копируешь прямо в строку поиска, всё в порядке. |
|
|
sasaa
|
| dkazak05 писал: | Я, прямо уверен, если я сейчас включу его без лампочки горячая разлетится.
|
Пока не включишь без лампочки-не поймёшь,работает твоё ЗУ или нет,я думаю что пытаешься отремонтировать рабочее устройство |
|
|
dkazak05
|
| sasaa - мне кажется ты большой специалист в этом деле ..... Может объяснишь тогда для чего вообще вешается лампочка при настройке импульсника?????, может я такой дурак, или спецы то же дурью страдают,,, у тебя денег как у дурака фантиков или защитимся от ненужных затрат бабла на детали - выбирай??? |
|
|
