| Автор | Сообщение |
|---|
|
Sausage
|
| А в инверторе в одном из плеч вместо 0,22uF 160V нельзя я так понял? Спасибо! |
|
|
Vladimir91
|

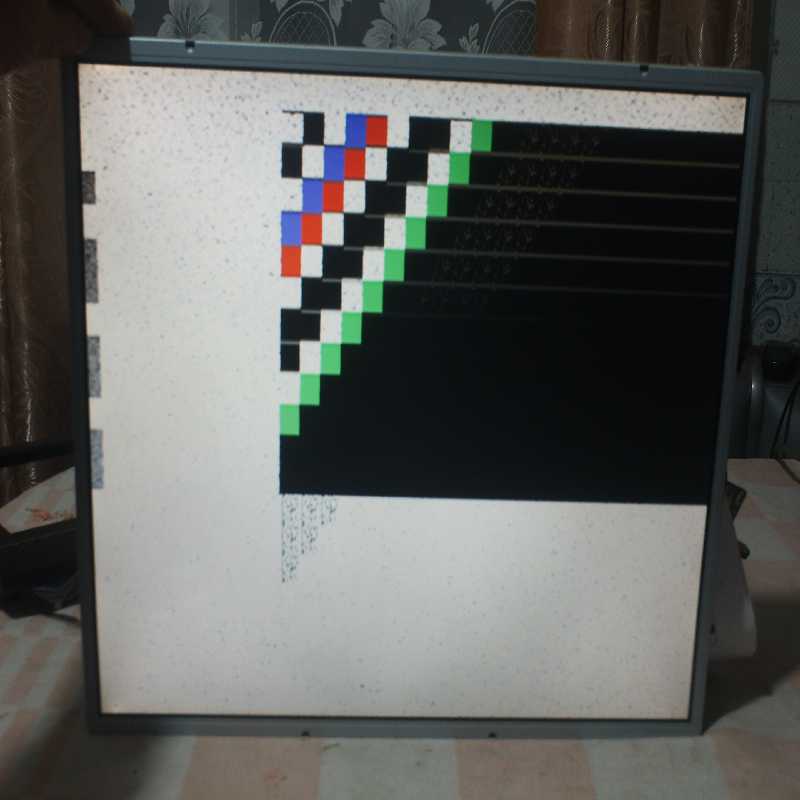

| Здравствуйте. Монитор Benq q7t4. Включается и через секунду гаснет. На D803 нет напряжения вообще, на D801 15В. Что подскажите. Все остальное в норме |
|
TE
Старший модератор
Сообщения: 10199
|
| Проверить работу преобразователя на транзисторе Q812 и прозвонить на пробой Q805. |
|
|
Vladimir91
|
Поменял Q809 - С5707 2 раза. При включении сгорает(((
ДОБАВЛЕНО 22/11/2011 15:01
Транзисторы выдают по 15 В
ДОБАВЛЕНО 22/11/2011 15:02
Q812 Q805 |
|
TE
Старший модератор
Сообщения: 10199
|
| Vladimir91, может я непонятно написал? |
|
|
Vladimir91
|
| Обьясни подробней по поводу преобразователя на транзистор Q812, а то я туплю сегодня |
|
TE
Старший модератор
Сообщения: 10199
|
| А по поводу Q805 тоже? Сток-Исток надо у него прозвонить. Может стоит сегодня пропустить и перенести на завтра? |
|
|
Vladimir91
|
| да согласен. Лучше завтра добью. Спасибо за подсказку))) |
|
|
Vladimir91
|
TE,
Заменил Q805,812, 805, 809,812 и кондер C826. Такая же беда - сгорает Q809 |
|
TE
Старший модератор
Сообщения: 10199
|
Vladimir91, если транзистор выходит из строя только в одном канале, можно путем замены деталей из одного в другой найти неисправность.
Лучший вариант - изучить работу инвертора, тогда не придется бездумно менять детали, а понимая процесс, с помощью приборов быстро отыскать неисправность и не придется сжигать по нескольку транзисторов. |
|
|
masyak75
|
 Поменял транзисторы 2SC 5707 4 шт. монитор заработал. До ремонта включался только на 2 секунды, а потом погасал. |
|
|
nemezid1980
|
Ребята, был неисправный блок питания. После замены кучи мелочевки появились напряжения :
инвертор 15 В
+5В
а вместо +3,3В получаю 4,9В.
На вход IC701 приходит 3,3В а на выходе4,9В
При подключении платы (БП+инвертор) к монитору, летят Q805 и Q812. При этом С824 и С826 целые (при измерении мультиком емкость соответствует).
Q815 Q816 Q808 Q809 целые.
В каком направлении копать дальше???? |
|
TE
Старший модератор
Сообщения: 10199
|
| nemezid1980 писал: | | На вход IC701 приходит 3,3В а на выходе4,9В |
Наверно неправильно определил где вход, где выход. |
|
|
nemezid1980
|
правильно, нашел расшифровку
ДОБАВЛЕНО 19/03/2012 01:49
да и на плате номера ножек указаны
ДОБАВЛЕНО 19/03/2012 01:53
ТЕ, вопрос в другом, какая цепочка их убивает? |
|
TE
Старший модератор
Сообщения: 10199
|
И как же правильно? В даташите входное напряжение до 15В, но не менее выходного плюс падение напряжения на стабилизаторе, которое при токе 0,5А должно быть 1,05...1,15В, т.е. входное должно быть не менее 4,45В.
Каккие транзисторы установлены? Транзисторы пробивает от перегрузки по току. Влияющих цепей не так уж моного - D801 и генератор на Q808, Q809. Проверить цепь затвора и импульсы на выходах микросхемы. |
|
|
nsnsns
|
Была аналогичная ситуация в мониторе с 5707, сдох один из четырех из-за коррозии пайки у ноги емкости рядом, хотел купить в под-боком расположенном чип-дипе, а его прикрыли в начале месяца. Ездить-искать нет времени. Нашел у себя КТ819Г и впаял взамен умершего 5707 и пропаял все ноги трансов и емкостей рядом. Все завелось без проблем. Греется вмеру, режим работы круглосуточно - месяц скоро как работает.
Пасип народу за помощь. |
|
ДядяЮра
Фанат форума
Сообщения: 4168
|
nsnsns, Коррозии пайки не БЫВАЕТ. А чего 829 не поставил, наверное тоже бы у себя нашел  |
|
|
prizma-100
|
у меня тоже такая бодяга была с монитором горели транзисторы Q815-816 поставил кт 819б работали но грелись ужасно потом перепаял полностью оба плеча Q815.Q816 взамен поставил кт 819б Q808.Q809 тоже кт 819б поле вики Q805,Q812 на более мощный IRF9540 конденсаторы родные не нашёл как то разбирал электродрель менял щётки смотрю а там конденсатор 0,22мк-к 270 вольт снял поставил на нашёл второй.
ДОБАВЛЕНО 12/07/2013 03:45
у меня тоже такая бодяга была с монитором горели транзисторы Q815-816 поставил кт 819б работали но грелись ужасно потом перепаял полностью оба плеча Q815.Q816 взамен поставил кт 819б Q808.Q809 тоже кт 819б поле вики Q805,Q812 на более мощный IRF9540 конденсаторы родные не нашёл как то разбирал электродрель менял щётки смотрю а там конденсатор 0,22мк-к 270 вольт снял поставил на нашёл второй такой же прогон третьи сутки работает а транзисторы чуть тёплые и нет никаких проблем |
|
|
foziljon
|
если транзистор выходит из строя только в одном канале,тогда проблема на трансформаторе инвертора в том канале.
1.заменит горевшие транзисторы
2.заменит 1-обмотку трансформатора (около 0,3 мм) |
|
