| Автор | Сообщение |
|---|
|
DenCent
|
|
TE
Старший модератор
Сообщения: 10199
|
| DenCent, типа кто-кого, или я непонятно написал в предыдущей теме? Ты что такой упертый? |
|
|
DenCent
|
| я постараюсь все объединить в конкретику. Уважаемый ТЕ, вы не будете против еще одной моей попытки поднять пост на эту тему? |
|
TE
Старший модератор
Сообщения: 10199
|
В предыдущей теме я конкретно написал - читай правила. Ты не желаешь читать, могу продублировать. Необходимо знать код модели монитора, т.к. в одном и том же мониторе могут применяться разные платы.
Необходимо знать какой инвертор применяется в данном мониторе, т.к. (аналогично с платами) в одном и том же мониторе могут быть разные инверторы.
Неужели трудно написать модель монитора, состав интерфейсной платы и состав инвертора - ШИМ и транзисторы как того требуют правила?
Какой можно вести разговор, если неизвестно к чему и неизвестно вместо чего прикручивать твой инвертор?
Приходится буквально уговаривать каждого, а мне оно надо или тебе? |
|
|
DenCent
|
ну мы же всю жизнь учимся на своих и чужих ошибках. Я благодарен вам за разъяснение. Постараюсь все сделать в рамках. Просто сам монитор на работе, а я хотел за выходные получить может хоть пару советов..... Но не предупреждений,как вышло ))) уж, на них никак не расчитывал.
С ув. |
|
|
DenCent
|

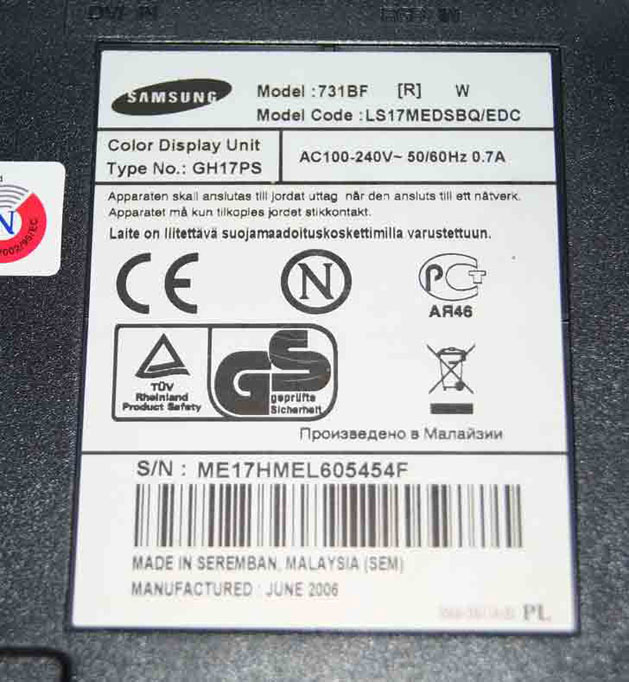

ниже на фото приведены модель монитора, фото самого инвертора и его (уже прикрепленного) донора. Модель платы донора просматривавется хорошо. Модель платы инвертора монитора с БП такая же как и syncmaster 940. На фото уже отсутствует трансформатор (оригинальный), а на его месте уже установлен донор.
При подключении столкнулся с проблемами:
1. Не знал какой выбрать A-DIM или B-DIM, поэтому выбрал B-DIM,т.к на нем было небольшое напряжение (порядка 0,9В). Правильно ли так?
2. После нескольких секунд стал уходить в защиту. Отключил защиту (на рисунке оказано сопротивление припаяное от плюса на ножку микросхемы), сопротивление порядка 1,5МОм.
3. После отключения защиты работа ламп восстановилась, однако начали и сами лампы и трансформаторы греться не на шутку. Может тип инвертора не подходит для моих ламп? Хотя в этом сомневаюсь. Есть предположение что у меня завышено питание донора. От БП идет 14,6 В, а TL494 вроде как на 12В расчитана. В этом ли вся проблема?
 модель-монитора1.jpg 124.34 КБ Скачано: 3868 раз(а)
|
|
TE
Старший модератор
Сообщения: 10199
|
| Попробуй проверить изменение напряжений A-DIM и B-DIM при регулировке яркости от 0 до100. |
|
|
DenCent
|
| а как быть с предположением о 12В? если так, то как лучше реализовать стабилизатор на 12В - на КРЕНке обычной можно? |
|
|
KAIGOR
|
| А микросхему попробуй растворителем потереть может название и проявится |
|
TE
Старший модератор
Сообщения: 10199
|
| Цитата: | | а как быть с предположением о 12В? |
А никак, 14,6В вполне приличное напряжение.
Проверь то о чем просил и нарисуй схему цепи DIM в новом инверторе. |
|
|
DenCent
|
| KAIGOR писал: | | А микросхему попробуй растворителем потереть может название и проявится |
Да, я раньше еще пытался. Но там даже следов нет от надписи, может кто до меня ее стер .... вверх ногами не стоит микр-ма, ключик то виден.
ДОБАВЛЕНО 30/03/2010 14:44
| TE писал: | | Цитата: | | а как быть с предположением о 12В? |
А никак, 14,6В вполне приличное напряжение.
Проверь то о чем просил и нарисуй схему цепи DIM в новом инверторе. |
не сильно ли много для TL494C, может она от этого и не хочет нормально работать и лампы калит сильно и трансы греются из-за этого? (IMHO)
Схему постараюсь нарисовать в ближ. время. |
|
|
DenCent
|
в общем, набросал схемку в ворде по управлению DIM на инверторе-доноре. Плюс немного от ОС (от ламп). ЗАкономерность проста-пока напряжение ОС на 15 ножке микр-мы 0,6В и менее - ничего не светится. Как только я исскуственно поттягиваю это напряжение до 2В и более донор начинает работать, но при этом (как уже описывал ранее) происходит нагрев и самих ламп и трансформаторов.
ДОБАВЛЕНО 30/03/2010 16:20
Попробовал поставить стабилизатор на 12В - это не спасло ситуацию. Донор не запускается, напряжение ОС 0,6В. Правда в момент запуска там появляется 2,5В (что дает моргнуть лампам), а потом - защита....
ДОБАВЛЕНО 30/03/2010 16:25
| KAIGOR писал: | | А микросхему попробуй растворителем потереть может название и проявится |
кстати, пообещали микроскоп дать на немного. может с ним получится что отыскать. Буду внимателен как на археологических раскопках  может что и угляжу там на корпусе....
Doc1.rar 3.29 КБ Скачано: 608 раз(а)
|
|
TE
Старший модератор
Сообщения: 10199
|
Не нужен микроскоп, FAN7314 это.
ДОБАВЛЕНО 30/03/2010 13:28
Подключено правильно, теперь остается выянить насколько сильно разогреваются трансформаторы. Желательно узнать частоту или длительность периода сигнала на выходах микросхемы. |
|
INTREPID
Модератор
Сообщения: 1470
|
| DenCent, да простит меня коллега TE, стоимость IP BOARD BN44-00121H у SAMSUNGa аж $13. Смысл? Хобби что-ли? |
|
|
DenCent
|
| INTREPID писал: | | DenCent, да простит меня коллега TE, стоимость IP BOARD BN44-00121H у SAMSUNGa аж $13. Смысл? Хобби что-ли? |
подскажите где, пожалуйста. Я у кого смог спросить цена на него около 1350 руб без учета стоимости доставки.
ДОБАВЛЕНО 30/03/2010 18:47
а стоимость трансформатора порядка 450 без доставки. Донор на рынке преобрелся за 300 руб. Вот так и живем
ДОБАВЛЕНО 30/03/2010 18:51
| TE писал: | Не нужен микроскоп, FAN7314 это.
ДОБАВЛЕНО 30/03/2010 13:28
Подключено правильно, теперь остается выянить насколько сильно разогреваются трансформаторы. Желательно узнать частоту или длительность периода сигнала на выходах микросхемы. |
ну для того чтобы посмотреть выходы микросхемы я так полагаю что мне придется вернуть тот свой "жучок" из 1,5МОм.? дело в том, что я как попробовал оставить на длительный срок в таком режиме (около 3 часов работал). Трансы нагрелись, что долго палец не удержишь и еще появился неприятный запах со стороны самой матрицы, где подключены провода к лампам, ну и там температура соответственно тоже была не слабенькая.... |
|
TE
Старший модератор
Сообщения: 10199
|
Хорошо, что напомнил про жучка. По всей вероятности на 15 вывод микросхемы заведена защита от перегрузки.
Причин срабатывания защиты пожалуй две, одна - недостаточная мощность нового инвертора, а вторая его неисправность.
Отсюда происходит перегрев. |
|
|
DenCent
|
А как можно сузить круг причин?
ДОБАВЛЕНО 30/03/2010 21:21
может осциллограммы посмотреть? (подскажите где-завтра попробую пробежаться щупом) |
|
|
DenCent
|
Пробовал эмулировать (два разных варианта) лампы конденсаторами 47пФ и 22рФ (последовательно соединенными 47пФ-других не было в доступности), инвертор показывал работу. Об этом свидетельствовала ОС - 1,6В. В случае если подключал лампы - защита срабатывает и подает 0,6В...все тухнет. Пробовал разные варианты включения этих конденсаторов (47 и 22пФ): параллельно лампам, последовательно с ними...все попытки тщетны.
Неужели нет способа запустить их от этого донора?
ДОБАВЛЕНО 03/04/2010 12:43
пробовал использовать лампы от LG-17'-все та же тишина. |
|
|
DenCent
|
при выпаивании сопротивления с нулевым значением (000-smd) в цепи защиты, инвертор начинает работать (Если бы была схема этого донора - с радостью бы показал). При этом на самой 15 ножке появляется напряжение в 4,5-4,8В. Понимаю что этот вариант "без защиты" может в один прекрасный момент убить напрочь лампы.
ДОБАВЛЕНО 03/04/2010 16:53
выявил также еще один ньюанс: при работе с отключенной защитой очень греется нижняя лампа и как соответственно ВВ трансформатор который их питает. Не является ли это свидельством неисправности ламп?
ДОБАВЛЕНО 03/04/2010 16:55
при смене местами плеч донора - ситуация остается той же. Греется только няжняя часть и соответствующий питающий транс. ((( |
|
INTREPID
Модератор
Сообщения: 1470
|
| DenCent, там две лампы в блоке. Как снизу так и сверху .Уточнить можешь, одна или обе греются? |
|
