На страницу Пред.  1, 2, 3, 4, 5  След.
Следующая тема · Предыдущая тема
АвторСообщение
MAVr 34
Заглянувший
Сообщения: 6

Сообщение #21 от 26/08/2013 13:28 цитата

Спасибо мужики за качественную схему по проверке оптосимисторов. Нашел у себя залежи этих зверей, собрал схемку и проверил. классно!
ASSASIN64
Новичок
Сообщения: 11

Сообщение #22 от 13/09/2013 16:32 цитата

Всем здравствуйте!

Может слегка в сторону - но вопрос для меня очень даже важный и припекающий...

В одной конструкции есть две взаимонаправленые планки, в каждой 6 ИФК светодиодов и соответственно 6 ИФК фототранзисторов. Что-то из вышеуказаного периодически дохнет, путём метода слепого перепаивания было выяснено - чаще всего дохнут (просаживаются) светодиоды.

А теперь - внимание - ВОПРОС: как из пачки выпаяных светодиодов узнать - кто жив, кто помер, а кто уже на пути к могиле?
Естественно, нужно собрать конструкцию с фотодиодом и индикатором стрелочным, но вот в Инете, великом и могучем, ничего подобного не нашёл. Не подумайте, что жмусь на покупку светодиодов, но этих плат у меня порядка 80 шт., и стоит каждая некисло так, а директор какбэ намекает...
Живу в Хабаровске, так что приехать покумекать - увы...

Ну, кто чем поможет - только спасио скажу! БОЛЬШОЕ !!!
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #23 от 13/09/2013 19:38 цитата

ASSASIN64 писал:
как из пачки выпаяных светодиодов узнать - кто жив, кто помер, а кто уже на пути к могиле?
В пультик впаяй подходящее гнездышко, и вставляй их по одному.
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7332

Сообщение #24 от 13/09/2013 20:25 цитата

Как-то доводилось отбраковывать белые "сверхяркие" светодиоды из поднебесной - жалобы были на изменеие яркости при немзменном токе. Оказалось что у "больных" падение напряжения отличается от "здоровых" причем как в большую так и в меньшую сторону. Может и с ИК проканает. Любой прибор для проверки пультов (хоть тот же светодиод подключенный параллельно высокоомному наушнику) и пульт с вышеописанной доработкой будет более наглядно.
viktor_ramb
Сам себе начальник
Сообщения: 23823
viktor_ramb

Сообщение #25 от 15/09/2013 13:40 цитата

ASSASIN64, сделай генератор на несколько герц, например на 555 таймере, для накачки ИФК светодиодов и панелько для них естественно, к этому взять ИФК фотодиод, подсоединённый к стрелочному индикатору или если по серьёзнее через интеграционную цепочку на цифровой миливольтметр (тогда частоту генератора можно сделать выше) и при одинаковом расстоянии от светодиода до фотодиода можно проводить отбраковку достаточно быстро и достоверно.
ASSASIN64
Новичок
Сообщения: 11

Сообщение #26 от 16/09/2013 13:49 цитата

viktor_ramb писал:
ASSASIN64, сделай генератор на несколько герц, например на 555 таймере, для накачки ИФК светодиодов и панелько для них естественно, к этому взять ИФК фотодиод, подсоединённый к стрелочному индикатору или если по серьёзнее через интеграционную цепочку на цифровой миливольтметр (тогда частоту генератора можно сделать выше) и при одинаковом расстоянии от светодиода до фотодиода можно проводить отбраковку достаточно быстро и достоверно.


Вот спасибо! Примерно то, что хотелось-бы! Чтобы стрелочный индикатор был или щупы от тестера в разъём воткнуть! Ссылкой на схему не поделитесь? Не то, что я ленив, просто конструированием с ноля никогда не занимался.
pabel
Фанат форума
Сообщения: 5471

Сообщение #27 от 16/09/2013 16:23 цитата

ASSASIN64, Сделай как тебя сказал Yuritsh, и собирать ничего не надо.
Под словом "Пультик" Yuritsh, имеет ввиду пульт от телевизора,видика...и.т.д.
На работе есть телик?..Вот и купи к нему второй пульт и постав в него панельку под диод излучающий.
viktor_ramb
Сам себе начальник
Сообщения: 23823
viktor_ramb

Сообщение #28 от 16/09/2013 17:33 цитата

ASSASIN64,
Цитата:
Вот спасибо! Примерно то, что хотелось-бы! Чтобы стрелочный индикатор был или щупы от тестера в разъём воткнуть! Ссылкой на схему не поделитесь? Не то, что я ленив, просто конструированием с ноля никогда не занимался.

Как пример генератора,: http://radiopolyus.ru/-ne555/137-generator-pryamougolnyx-impulsov-na-ne555-1gcz-100kgcz.html
или выбирай сам: http://www.google.ru/search?q=%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80+555&newwindow=1&biw=1024&bih=615&tbm=isch&tbo=u&source=univ&sa=X&ei=DhU3Uq2cF4WohAesmIH4CQ&sqi=2&ved=0только не забыть ограничивающий резистор последовыательно проверяемому светодиоду подобрать - думаю на максимально допустимом токе отбраковка сдыхающих диодов будет максимально достоверной, а что касаемо интеграционной цепочки, так это диод(желательно Шотки маломощный ) и конденсатор, который можно подобрать практически.
ASSASIN64
Новичок
Сообщения: 11

Сообщение #29 от 21/09/2013 12:07 цитата

Спасибо огромное, из больничного выйду - буду пробовать, по результату обязательно отпишусь!
Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #30 от 22/09/2013 22:25 цитата

При цене в 0,2$ за оптопару не видел никогда смысла в их проверке. У меня всё под боком и практически в любых количествах.
sofrina
Модератор
<B>Модератор</B>
Сообщения: 4792
sofrina

Сообщение #31 от 22/09/2013 22:47 цитата

Morlock, а что ,никогда среди новых брак не попадался? Последствия то печальными могут быть
ASSASIN64
Новичок
Сообщения: 11

Сообщение #32 от 23/09/2013 12:54 цитата

sofrina писал:
Morlock, а что ,никогда среди новых брак не попадался? Последствия то печальными могут быть


А если каждая планка стоит 10 евриков - есть смысд в ремонте? Как думаете?
shov244
Фанат форума
Сообщения: 3825

Сообщение #33 от 23/09/2013 23:00 цитата

ASSASIN64 писал:
Как думаете?
А чо нам думать ... это небе думать нужно - новые брать или эти ремонтировать . А так всё довольно просто с пультом ... да не мешало бы проверить питающее U-ние и токи посмотреть ... мож не спроста они выходят из строя .
ASSASIN64
Новичок
Сообщения: 11

Сообщение #34 от 24/09/2013 12:00 цитата

Питающен напряжение, скорее всего, импульсное, вольтметр показывает какой-то мизер, порядка 1,6 в. Скетодиоды двух типов - тёмно синие и белые (в разных партиях), те, что белые - понадёжнее.
Были-бы они совсем дохлые - проблем-бы не было, но они какие-то полудохлые, севшие, что-ли... Бывет даже поправишь его, поточнее наведёшь - работает, но недолго. поскольку сборка и разработка российская ("Уникум") ни разу не удивлюсь, если сама схема недоработана.
viktor_ramb
Сам себе начальник
Сообщения: 23823
viktor_ramb

Сообщение #35 от 26/09/2013 22:25 цитата

ASSASIN64,
Цитата:
поскольку сборка и разработка российская ("Уникум") ни разу не удивлюсь, если сама схема недоработана.

А может стоит проверить правильность режимов светодиодов, например посмотреть/измерить импульсы на светиках - возможно стОит ограничить их амплитуду, а чувствительность фотодиодов поднять или заменить их на более чувствительные. Если конечно выгоднее ремонтировать меняя недорогие светодиоды, то тогда не стоит голову ломать над оптимизацией схемы. подмигивание
ASSASIN64
Новичок
Сообщения: 11

Сообщение #36 от 04/10/2013 18:19 цитата

Сегодня купил 6 шт. (ХЗ-хрен знает каких) ИК-светодиодов - впаял, подоткнул планку на рабочий аппарат - число ошибок уменьшилось с 4 до 3! причём путем перекрытия пальцем впаяных дидов найден один, при перекрытии которого показания не изменяются. Бракованый светодиод? Сдохла микросхема (стоит в цепи катода)?

Уже мыслишка появилась - заказать все платы с этого аппарата и собрать его на столе! Зато можно будет и купюроприёмники и монетоприёмники тестировать "на столе", и вот оптодатчики... Стоить всё будет в десятках килорублей... И как представлю возню с шлейфами...

ДОБАВЛЕНО 04/10/2013 19:21

и не спеша снять карту напряжений на микросхемах... и осцилограммы зарисовать... Эх, мечты...
staceygeek
Новичок
Сообщения: 16

Сообщение #37 от 13/02/2014 18:39 цитата

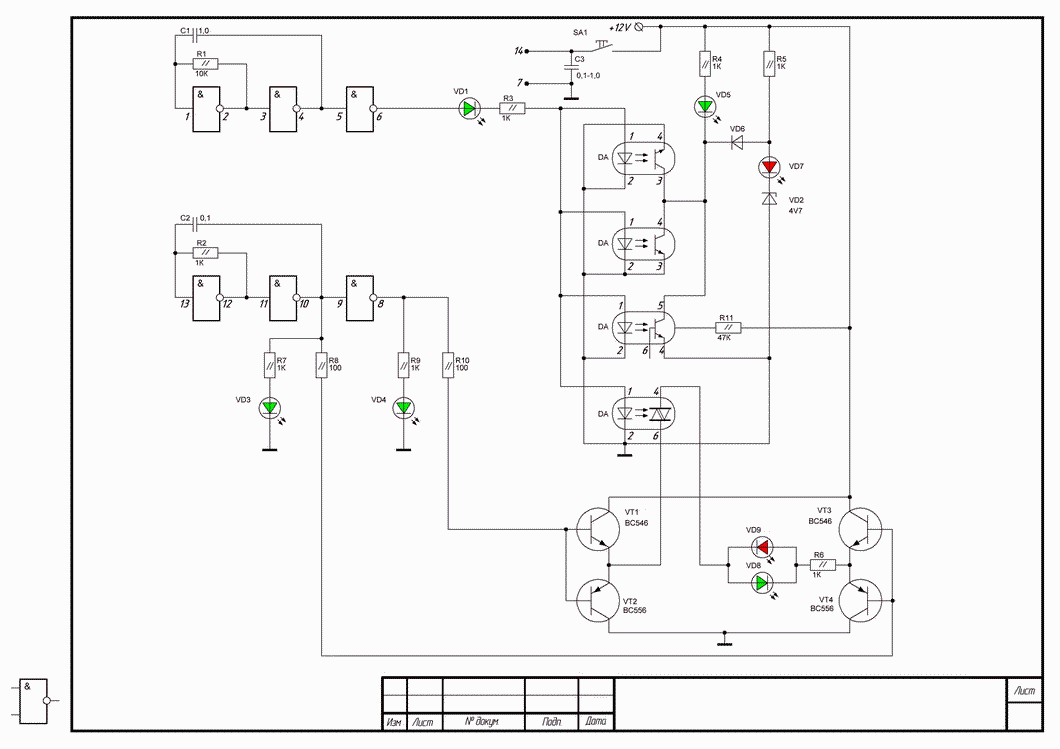

Судя по плате Slowolitusа (изучал долго и упорно), конечная версия выглядит так ...

добавлены резисторы по 100 Ом на базы, а также 47кОм с питания на вывод 8 оптронов типа 6N137 с восьмью ногами, может кто глянет всё ли правильно подрихтовано?

На кнопку не обращайте внимания, у меня всё работает от БП, а по сему полностью отрубать питалу не требуется. Кнопка запускает генератор.




Rom-Zecs
Передовик
Сообщения: 2900

Сообщение #38 от 14/02/2014 09:02 цитата

а еще можно питать излучатель оптопары синусом или треугольником, зрелищность возрастет
staceygeek
Новичок
Сообщения: 16

Сообщение #39 от 14/02/2014 11:09 цитата

Ну в таком случае я предлагаю питать его видеосигналом и светодиод на выходе поставить покрупнее, тогда в случае исправной оптопары на выходном диоде появится пусть небольшая , но картинка, что в свою очередь поможет максимально объективно судить о целостности и работоспособности оптопары. Вот только светодиод желательно брать с плоской поверхностью, для большей чёткости изображения. Ведь на круглом всё будет выпукло выглядеть.
Rom-Zecs
Передовик
Сообщения: 2900

Сообщение #40 от 14/02/2014 12:01 цитата

staceygeek писал:
Ну в таком случае я предлагаю питать его видеосигналом и светодиод на выходе поставить покрупнее, тогда в случае исправной оптопары на выходном диоде появится
пусть небольшая , но картинка, что в свою очередь поможет максимально объективно судить о целостности и работоспособности оптопары. Вот только светодиод желательно брать с плоской поверхностью,
для большей чёткости изображения.

аффтар жги исчо
