Здравствуйте!
Не получается хорошо подавить побочные и зеркальные частоты при смешении сигналов из радиоэфира допустим 3649 кГц и сигнала синтезатора 3650 кГц.
Выход квадратурного смесителя, два сигнала IQ звукового диапазона для двухканального АЦП и дальнейшего цифрового преобразования.
Подскажите, как улучшить характеристики смесителя и какое подавление побочных частот достижимо?
Я такую проблему решал и решил, другая схема нужна.
Не подавляется зеркалка по причине высокой фазовой ошибки синтезатора и разнице в амплитуде выходов IQ.
Происходит так, настраивается подавление на конкретной частоте а при уходе с нее подавление ухудшается и почти исчезает.

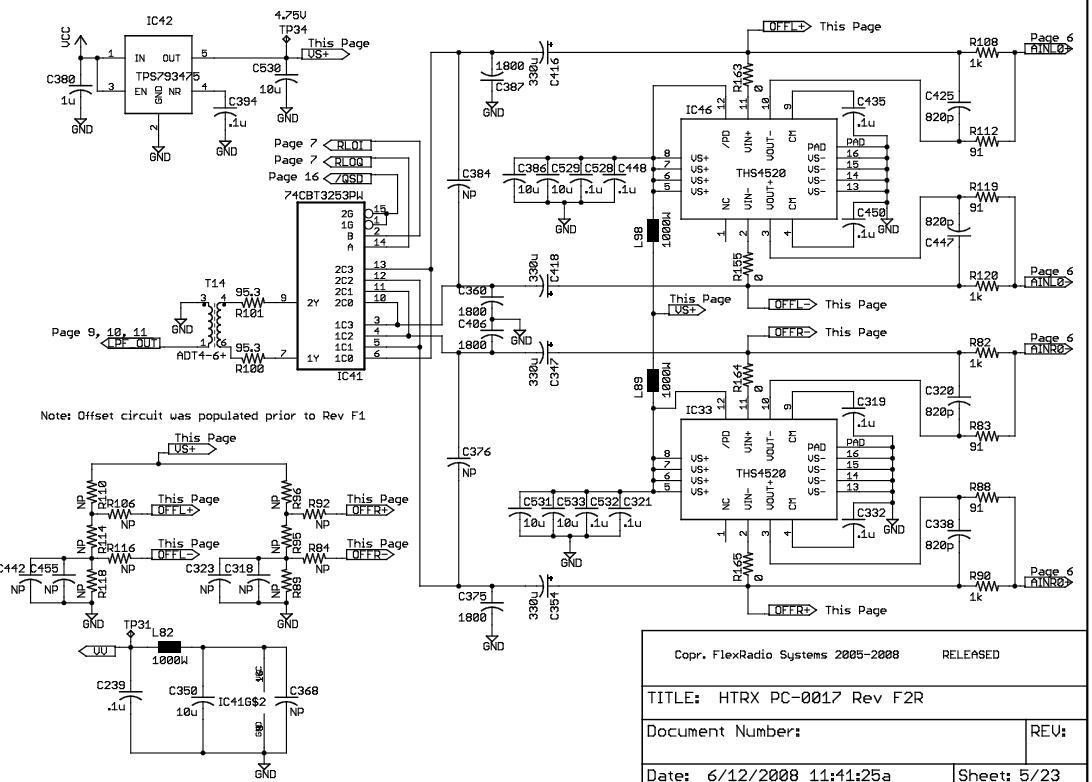

Это фазовая ошибка гетеродина, его делителя. Я нашел и применил другой делитель а также предварительные каналы IQ по схеме инструментального усилителя и +сумматор. Получилось очень хорошо, подавление зеркалок держалось относительно стабильно по диапазону.
Но в настоящее время я утратил интерес к этому проекту. Делитель собирал на регистре 574 кажется, эту схему постил Андрей Белоконь, у него форм есть и там найдутся схемы
