Ищу схему блока питания CHIEFTEC CTB-550S

  Список форумов » Настольные компьютеры

Следующая тема · Предыдущая тема
АвторСообщение
rolexxx
Новичок
Сообщения: 10

Сообщение #1 от 27/07/2015 19:57 цитата
БП CHIEFTEC CTB-550S

Состав
6800
PS223
Деж TNY278PN

После аварии нашего доблестного РЭСа был обнаружен транзистор 11N60 с отколотым углом на корпусе. После замены транзистора БП не стартует. Ничего не сгорело визуально, дутых кондёров нет. все дорожки целы. Нет дежурки. Помогите со схемой.

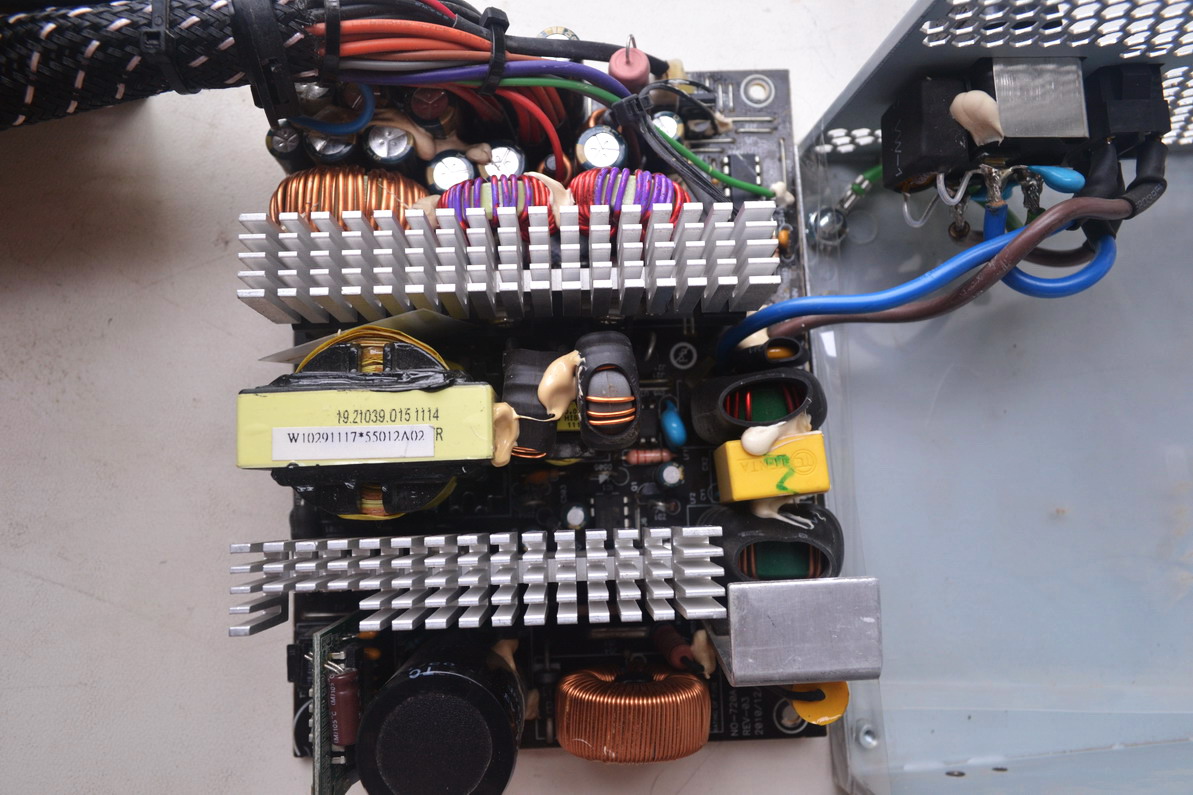

Изображение 008_1_Пуб.jpg
 Описание:
вид1
 Размер файла:  447.08 КБ
 Просмотрено:  339 раз(а)

Изображение 008_1_Пуб.jpg

Изображение 016_Пуб.jpg
 Описание:
Вид2
 Размер файла:  285.29 КБ
 Просмотрено:  318 раз(а)

Изображение 016_Пуб.jpg

Изображение 014_Пуб.jpg
 Описание:
Вид4
 Размер файла:  235.34 КБ
 Просмотрено:  299 раз(а)

Изображение 014_Пуб.jpg

  Изображение 018.jpg  179.5 КБ  Скачано: 324 раз(а)
rolexxx
Новичок
Сообщения: 10

Сообщение #2 от 28/07/2015 16:34 цитата
Установил лампу 75 Вт вместо перегоревшего преда (10 А) всё ОК, лампа не горит, и замерял напряжение на банке - 320 В, на разъеме БП дежурка - 4,17 В.
rolexxx
Новичок
Сообщения: 10

Сообщение #3 от 29/07/2015 23:43 цитата

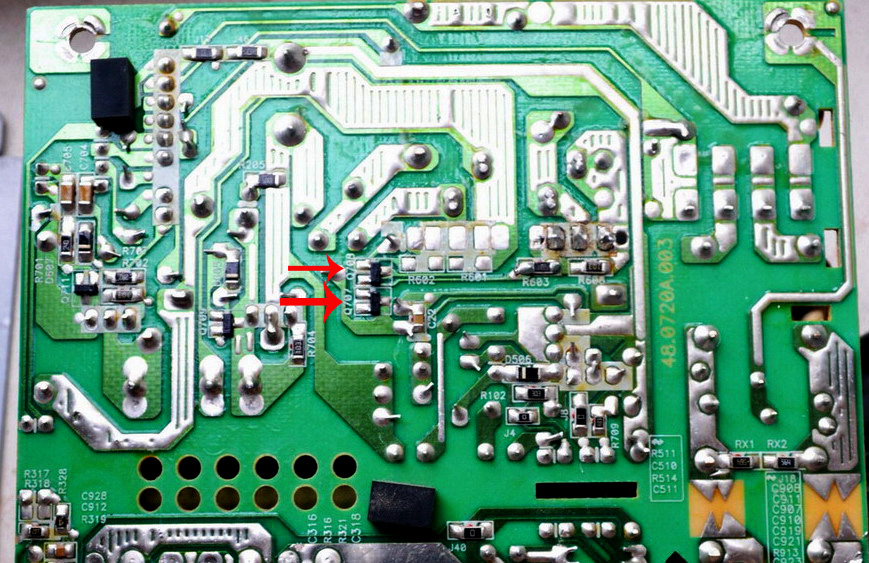

Помогите определить SMD транзистор SOT-23

sot-23


Изображение 008_1_Пубй.jpg
 Описание:
 Размер файла:  274.92 КБ
 Просмотрено:  296 раз(а)

Изображение 008_1_Пубй.jpg

Morlock
Шкуродёр
Шкуродёр
Сообщения: 5220
Morlock

Сообщение #4 от 14/08/2015 07:28 цитата
Эти полевики часом не на затворы драйверов идут? И по каким признакам определили что они не исправны?
