lazerius
|
Всем доброго времени суток ув. коллеги!
Поступил на ремонт материнская плата GIGABYTE H61MA-D2V REV:2.1
Состав
LGA 1155
Dual Bios: (M) MX25L3206E, (B) MX25L3206E
Чипсет: Intel BD82H61 SLJ4B
Мультиконтроллер: IT8728F 1225-EXS
Аудиокодек: ALC887
LAN: RTL8111F
HDMI/DVI level shifter: PTN3360BBS
ШИМ питания CPU: ISL95836HRTZ
Схемы и BoardView вложу от соседних платформ, но почти все одинаково.
Неполадки, поведение и диагностика
Запуск есть, изо и сигнала пип нет. Принудительное отключение тоже работает (зажатие пинов PWR SW).
Ставил 2 разных заведомо проверенных CPU 1)Core i3-3240 SR0RH 2) INTEL PENTIUM G645 SR0RS
RAM планки KVR16N11/4-SP ставил по одной в каждый слот.
Считал BIOS, сохранил бэкап.
Искал на просторах рабочий BIOS DUMP, нашел только на платном сайте. Скачал с официального сайта .EXE-шный апдейтер самый ранний версии F4, распаковал, прошил, нет изменений.
Вернул обратно родной БИОС (прошил), заметил статус реги все галочки сняты. Вторую флешь (B) пока отпаял, работаю с одной.

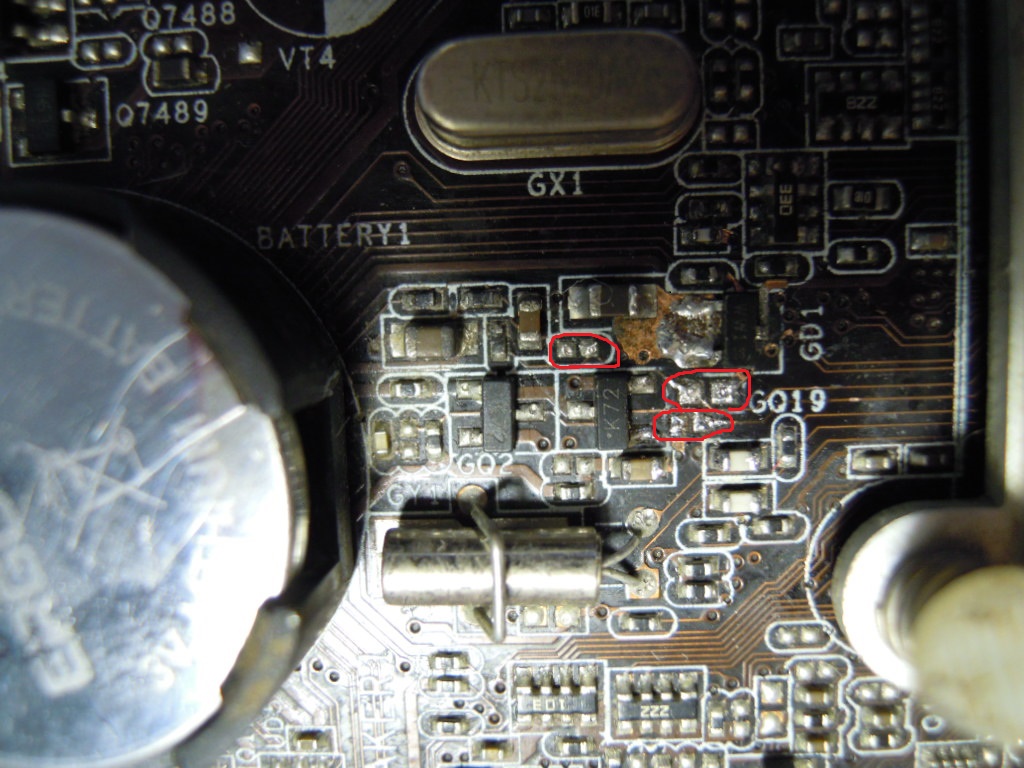

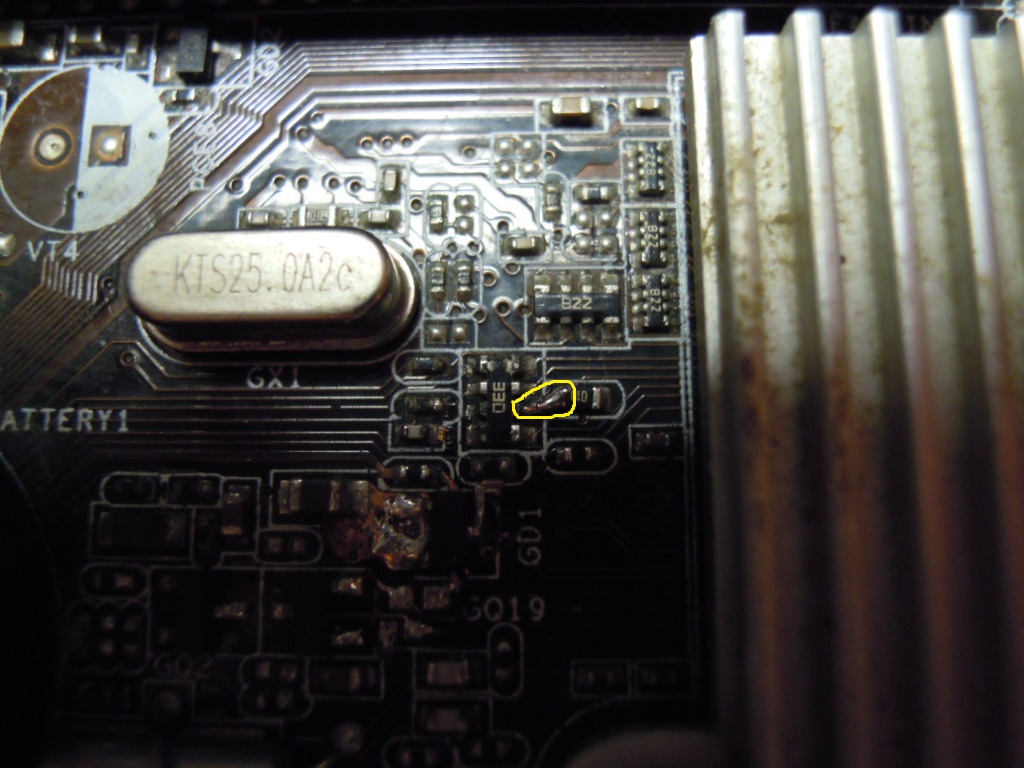

Заметил, что у меня на плате TR65 33К сорван, нет на месте, нашел из своего каталога, припаял.
Стал мерить питание проца на дросселях после запуска, есть 1V только на одном дросселе TL1, (CPU_VTT) на остальных нет питания.
Заменил ISL95836 с платы донора, питание проца так же не поднялось
Теперь надо досконально изучить условия запуска и входящие сигналы ШИМ для открытия питания.
Потратил день на изучение этой ШИМ и курения соседних веток и др. форумов. Знал бы как проверить, и ШИМ-ку бы не торопился менять. После обретенных знаний, значится, что я сделал:
Отпаял резистор DR465 идущий с (COMP) 18-й ноги ISL95836 и снял проц в сторону. Запускаю плату и питания появились сразу на всех каналах +1V с копейками и на самой 18-ноге столько же в том числе. ШИМ рабочая.
Замеры ШИМ ISL95836:
VR_ON: +1051 mV
VR_HOT#: +151mV
BT1: +4,77V
BT2: +4,77V
BTS: +4,77V
VCCSA на Source Q13 = +940mV
Хаб мульту слипы отвечает +3,3V, (SUSB#)SLP_S3; (SUSC#) SLP_S4
Только вот на схеме не могу найти такие слова как PCH_PWROK сигнал выдающий мультом хабу.
По BoardView отследил сигнал 63 пин мульта PWROK1, ITE_PWROK1, который через резистор R152 (22Ом) идет на Хаб пин 486 (BJ38) наывается PWROK. Если это и есть сигнал PWROK выдаваемый мультом Хабу, то тут у меня +43mV Соответственно и от Хаба до CPU нет сигнала CPUPWROK на 3 ноге (Drain) Q41.
Вопросы:
1. BIOS распакованный с офсайта (по размеру такой же как и Бэкап 4Мб) шить как есть, его редактировать не надо?
2. Понимаю, что мульт не отрабатывает PWROK Хабу, но в диагностических целях, можно ли подать с соседнего сигнала +3,3V через резистор 1К от мульта до Хаба, сымитировав PWROK, например с SLP_S3? Или после слипов от Хаба до PWROK от мульта Хабу задержка обязательна?
 Gigabyte GA-H61M-DS2 Rev 3.0 BoardView.rar 1.37 МБ Скачано: 165 раз(а)
gigabyte_ga-h61m-ds2_rev_2.01_shema.zip 1014.12 КБ Скачано: 136 раз(а)
|
|
Витькан
Завсегдатай
Сообщения: 573
|
| lazerius писал: | | Стал мерить питание проца на дросселях после запуска, есть 1V только на одном дросселе TL1, (CPU_VTT) на остальных нет питания. |
Что значит на одном дросселе? Шимка управляет двумя каналами напряжения.
Смотрим даташит "ISL95836HRTZ".
Первый канал трехфазный, для питания процессора.
Второй канал двухфазный, для питания графического ядра. Если ядро отсутствует (выключено), то и напряжения не будет.
В точке (в узле), где дроссели объединяются, напряжения должны быть одинаковыми...
Также, согласно даташиту, есть особенность, что для некоторых транзисторов требуется внешний драйвер.
Вообщем, ищем сколы элементов, дефекты, неплохо бы проверить ключи (без отпайки). КЗ отсутствует? Может какой-то транзистор в утечке? Кондеры живые?
Возможно, шимка в защиту уходит по каким-то причинам...
|
|
|
lazerius
|
TL1, если глянете на схему ` - это как раз тот 6-й дроссель, который не управляется этой ШИМкой.
Естественно все силовые транзисторы в обвязке ШИМ были проверенны предварительно, уход в защиту исключен.
Проблема была в том, что мульт не выдавал ХАБу PWROK, а тот в свою очередь CPUPWROK. разобрался в обвязке мульта, точнее по VIN2 резистивный делитель был слишком занижен +1,2V, вместо законных +2,93V и все заработало. |
|
|
