Кирилл2502
|

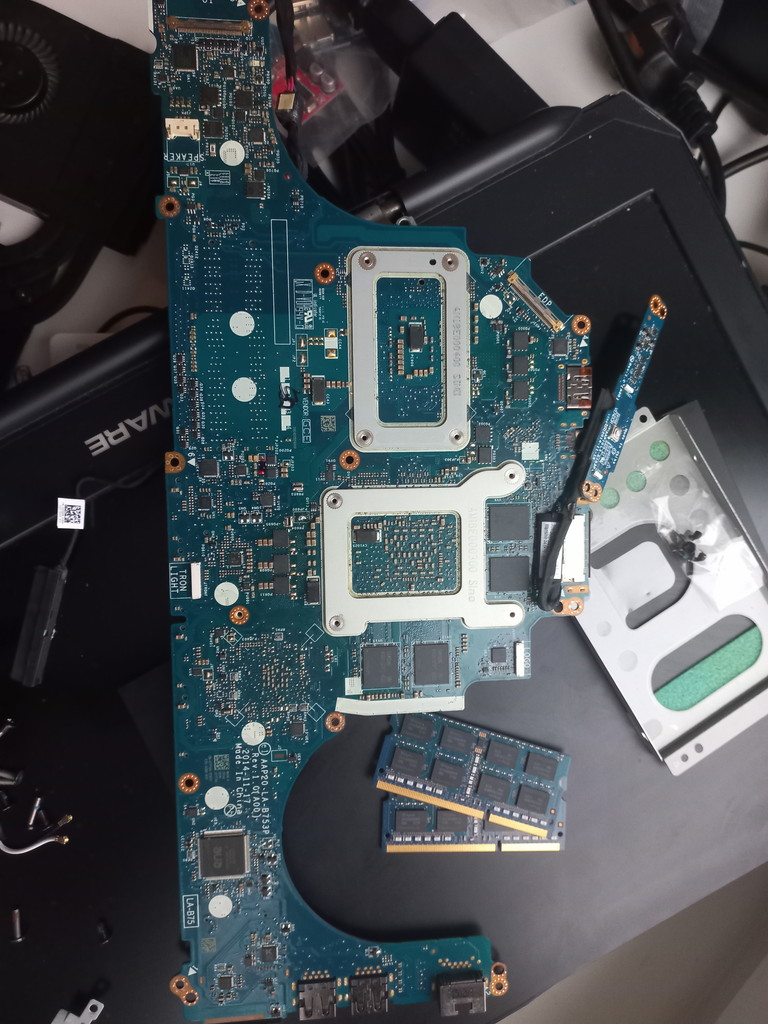

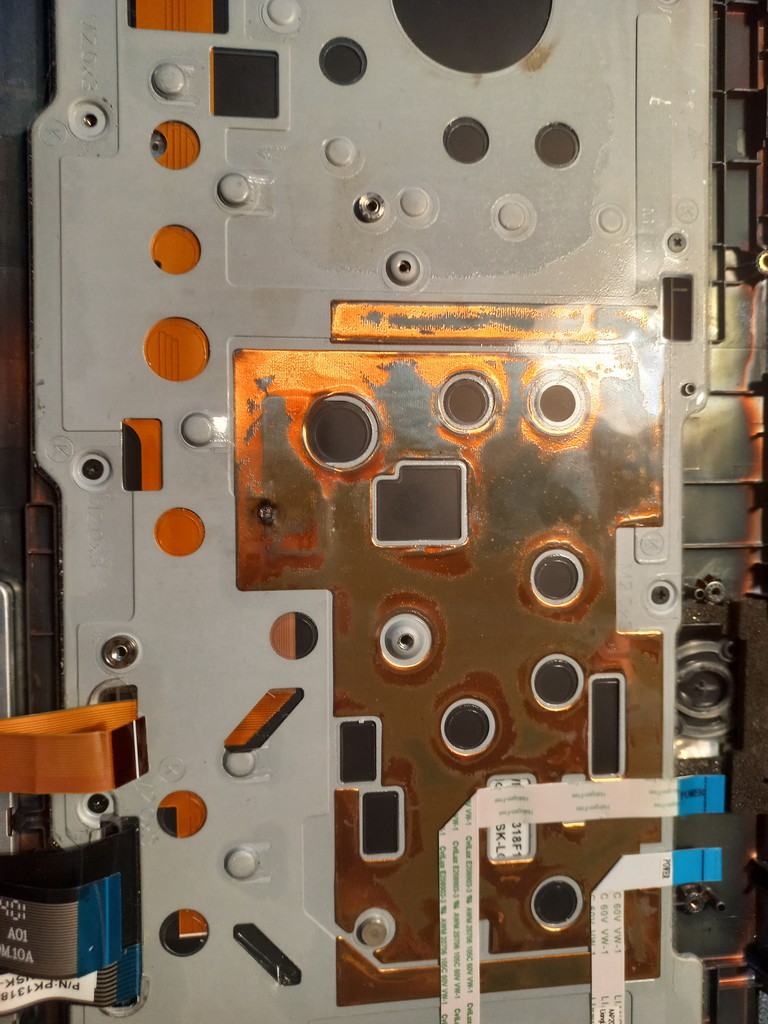

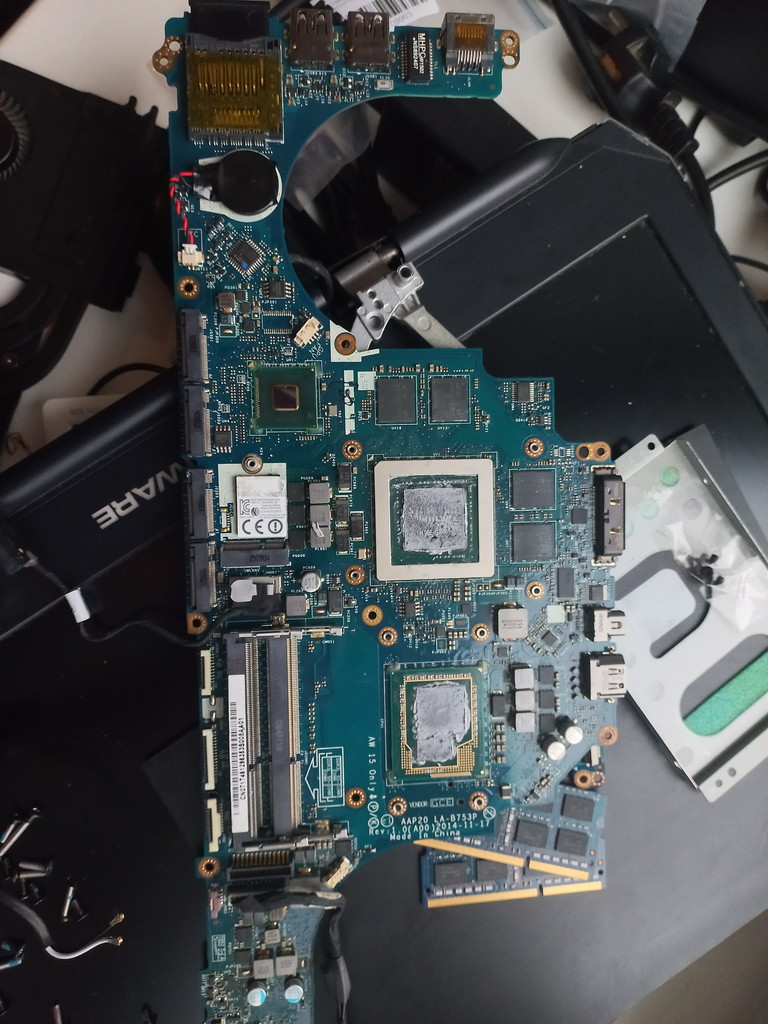

Пиво на материнскую плату не попало, но в Клаве rgb подсветка, и видно в ней кз было, чёрное обгоревшее место. После этого с отключенной клавой ноут вообще ни на что не реагирует. Питание с блока по плате 19,5в присутствует в разных точках. А вот 3.3 и 5в нигде вообще нет. На кнопке включения тоже 0в. Прошу помощи куда копать. Кз нигде не выявлено.
| 20250303_164254-picsay.jpg |
| Описание: |
|
| Размер файла: |
205.92 КБ |
| Просмотрено: |
33 раз(а) |
|
| 20250303_164254-picsay.jpg |
| Описание: |
|
| Размер файла: |
205.92 КБ |
| Просмотрено: |
33 раз(а) |
|
| 20250303_164307-picsay.jpg |
| Описание: |
|
| Размер файла: |
206.71 КБ |
| Просмотрено: |
29 раз(а) |
|
 20250303_164339-picsay.jpg 191.27 КБ Скачано: 35 раз(а)
|
|
n max
Модератор
Сообщения: 17118
|
| Похоже мультиконтороллер прихватило от пива.Надо возле него искать 3.3 вольта.тогда появиться напряжение на кнопке вкл.Дальше будем думать. |
|
|
Кирилл2502
|
|
n max
Модератор
Сообщения: 17118
|
https://manualmachine.com/compal/lab753p/24418132-schematics/
Эту смотрим и сравниваем с платой с большего должна совпасть,что куда идет в общих чертах понять можно.
ДОБАВЛЕНО 03/03/2025 23:09

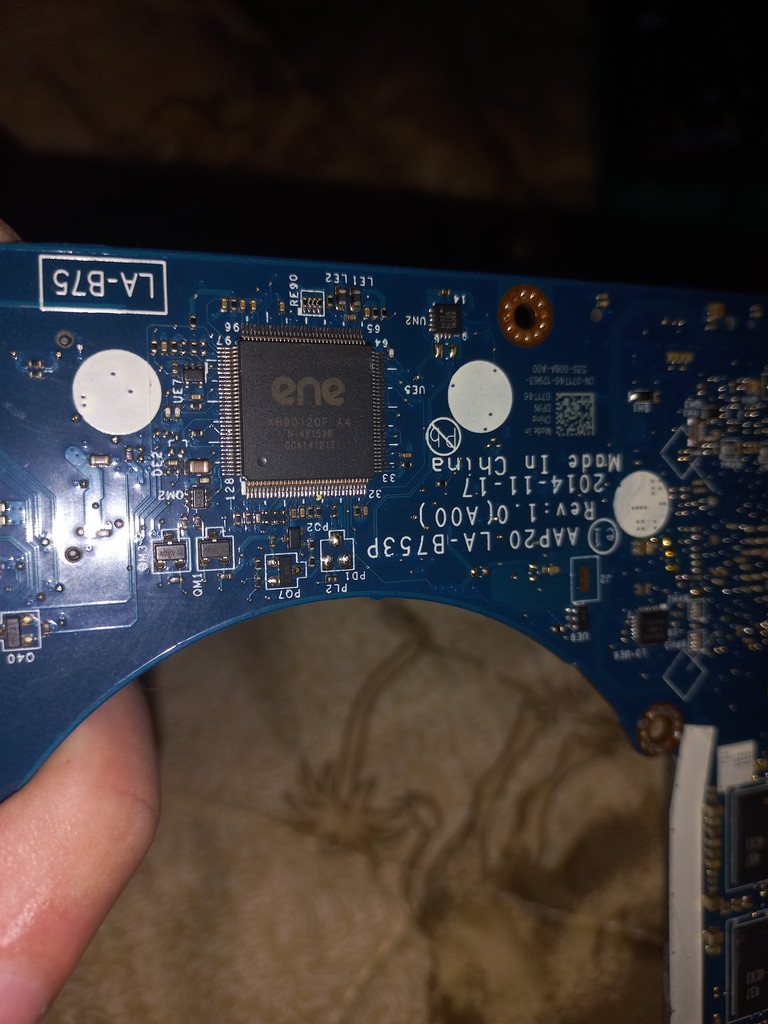

| Кирилл2502 писал: | | Я на него схему не могу найти. Как его найти? Вот это он на фото? |
Если про мульт то большая черная в центре фото оно и есть |
|
|
Кирилл2502
|
| На мульт вообще напруги не приходит, везде всё по нулям |
|
n max
Модератор
Сообщения: 17118
|
Вот там должно быть 3.3вольта питания(мож там флешка биоса есть тогда проще оттуда плясать от 8 ноги оной).Разбирайтесь схему вам дали.
Там 3v3_ldo цепь питания мульта,потом 3.3 и 5 появятся кога это питание будет. |
|
|
Кирилл2502
|
| На флешке bios тоже 0в. Я просто не могу понять что за чип отвечает за 3.3в и 5в. И откуда на мульт должно 3.3в приходить. Тяните носом плиз |
|
|
Кирилл2502
|

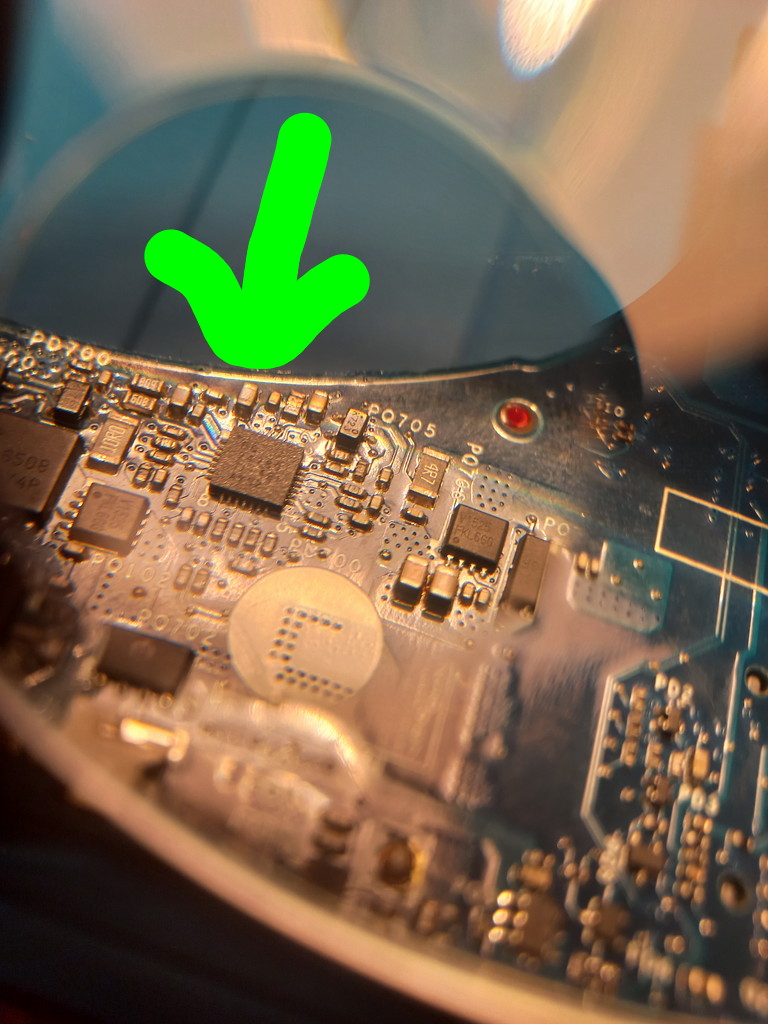

Вот у этой микросхемы ( не могу рассмотреть маркировку) в обвязке есть напряжения 3.3в, 5в, 6в, 19в. Больше нигде нет кроме 19в.
20250304_171841-picsay.jpg 174.32 КБ Скачано: 36 раз(а)
|
|
n max
Модератор
Сообщения: 17118
|
| С 3 ей ноги PU100 должно выходить 3.3 вольта для запитки мульта.Остальные 3.3 и 5 на дросселях появятся по команде с мульта. |
|
|
Кирилл2502
|
| На 3 ей ноге 0в. На этом чипе вообще питания никакого нет. Кз тоже не найдено |
|
n max
Модератор
Сообщения: 17118
|
| Ну если нет питания чипа то и выход он не выдаст-при чем тут к.з.питание 12 нога.Скорее всего где то дорогу съело в плате. |
|
|
Кирилл2502
|
| На 12 ой ноге 19.5в есть. А на выходе ничего. На замену её? И ещё заметил 11 ая нога коротко на землю. Мосфет убрал, все равно короткое. Микросхему на замену? |
|
n max
Модератор
Сообщения: 17118
|
| Ну не факт что она,но подкинуть можно.Есть шансы что мульт садит-стабилизатор там 100-200мА максимум выдать может потом валиться в защиту так что может и что то много тока кушать то там то же не будет напруги.Можно дать в эту цепь 3.3 вольта от внешнего источника и глянуть сколько кушать будет.Там делать выводы |
|
|
Кирилл2502
|
| На 3 тью ногу кинул 3,3в, потребление примерно 15 ма. 11 ый вывод управляет мосфетом, а он в кз на минус. |
|
n max
Модератор
Сообщения: 17118
|
По потреблению нормально.Скорее всего чип умер.Лучше снять мосфет и прозвонить мож и его прихватило тогда заменой одной микры не отделаетесь придётся ещё одну купить.Хотя в таких случаях лучше все 4 мосфета превинтивно заменить
ДОБАВЛЕНО 04/03/2025 23:58
Лучше и на дросселя подать 3.3 и 5 вольт и померить ток если меньше 0.5 ампера то это хорошо.На 5 вольтах должно быть 200мА без ндд. |
|
|
Кирилл2502
|
| На 5в потребление 120ма, на 3 3в 15ма. |
|
n max
Модератор
Сообщения: 17118
|
| По 3.3 что то мало если с дросселя там больше чем по 5 должно быть где то 400-500мА,там хаб кушает прилично. |
|
|
Кирилл2502
|
| Где то есть развязка ещё видимо |
|
|
Кирилл2502
|
| Подскажите обозначение на схеме 3/5v_B+ там сколько должно быть? |
|
n max
Модератор
Сообщения: 17118
|
| Напряжение питания ноутбука если от адаптера то 19вольт,если от акб то 14. |
|
