GOLDSTAR PC-04A - проблемы с идент

  Список форумов » CRT-телевизоры

Следующая тема · Предыдущая тема
АвторСообщение
e e e e
Бывалый
Сообщения: 67

Сообщение #1 от 12/12/2010 21:39 цитата

состав
проц PCA84C640
упчз TBA120T
упчи U4439
нет звука и не запоминает настройки нет системы СЕКАМ
подскажите какие пикофарады стоят на контурах упчи?
и как организована идент в этом шасси ? ИМХО идент идет с упчз?
питания все в норме ,литы все проверил на ESR
прошу если нету совета не флудит







andyoak2
Участник
Сообщения: 190
andyoak2

Сообщение #2 от 12/12/2010 21:42 цитата

e e e e писал:
ИМХО идент идет с упчз?

С синхроселектора
e e e e, набирай в Гугле " PC-04A TDA1940 ,нет звука " и читай ,читай.... улыбка
C1-65A
Фанат форума
Сообщения: 4561
C1-65A

Сообщение #3 от 12/12/2010 21:47 цитата

e e e e, ИМХО ето хорошо, но ещё лучше, когда ИМХО не высосано из пальца.
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #4 от 12/12/2010 21:50 цитата

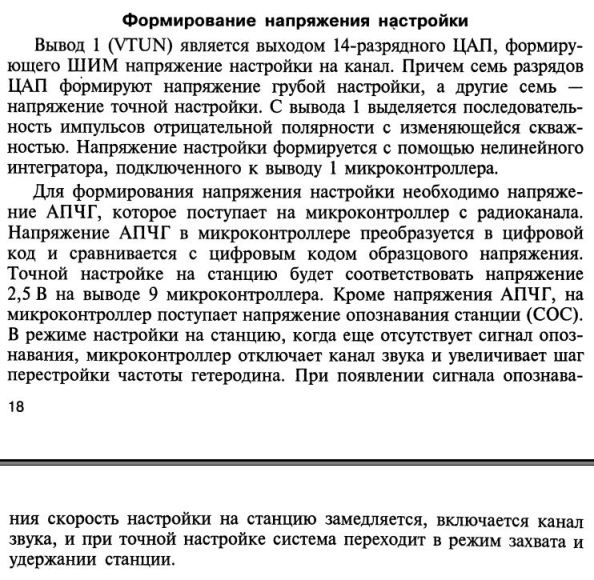

вроде с 29 ноги проца и далее по схеме - а лучше про данный проц почитать(похоже ты плохо понимаеш о чём реч) голливудская улыбка

 Описание:
 Размер файла:  103.06 КБ
 Просмотрено:  335 раз(а)



e e e e
Бывалый
Сообщения: 67

Сообщение #5 от 12/12/2010 21:54 цитата

andyoak2, а емкостьи пикофарады не скажете ?
Led
Не светодиод!
Сообщения: 390
Led

Сообщение #6 от 12/12/2010 22:01 цитата

e e e e, дык аккуратно разбираешь контур,достаешь кондер,замеряешь,потом ставишь внешний по номиналу.
e e e e
Бывалый
Сообщения: 67

Сообщение #7 от 12/12/2010 22:01 цитата

makeym, ссылку на книгу дай
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #8 от 12/12/2010 22:03 цитата

у меня в компе голливудская улыбка
andyoak2
Участник
Сообщения: 190
andyoak2

Сообщение #9 от 12/12/2010 22:10 цитата

makeym писал:
а лучше про данный проц почитать

Все так ,все правильно ,но на проц сигнал опознавания приходит с TDA1940 ,где и осуществляется в синхроселекторе идентификация сигнала ,а проц - это уже вторичное улыбка
e e e e, шита нет в просторах сети на U4439 ,сделай ,как советовал Led
e e e e
Бывалый
Сообщения: 67

Сообщение #10 от 12/12/2010 22:11 цитата

дело в том что настройки контуров сбиты или кондеры не в порядке ,не удаеться настроит ,проскакивает ,
Led писал:
дык аккуратно разбираешь контур,достаешь кондер

а если они давно изменили емкости?
makeym
Фанат форума
Сообщения: 9737
makeym

Сообщение #11 от 12/12/2010 22:14 цитата

так и я про тоже - два даташита - описание их работы(чё за чё отвечает) + запись в память - вот впринципе и всё улыбка
e e e e
Бывалый
Сообщения: 67

Сообщение #12 от 12/12/2010 22:24 цитата

забыл сказать еше нету СЕКАМА ,тут по ссылке вроде мой дефект ,может дело даже не в контуре ,спс за советы завтра отпишусь
http://monitor.espec.ws/section1/topic9803p40.html
Цитата:
SUPRA STV-2084DK шасси PC04A
Пропадает цвет в SECAM, вообще отключается в дежурку .
И всё это происходит в определённом температурном интервале - иногда! Причина крылась в лите С409 0,22мкф на выводе-5 TDA1940. Его ёмкость "гуляла" с изменением температуры. Из-за этого на выводе-7(MUTE) TDA1940 вместо постоянки +11в шли импульсы со строчной частотой . Их амплитуда с изменением температуры тоже "гуляла". С уменьшением - пропадал цвет в SECAM (по цепочке D210 , R229 MUTE приходит на вывод 2 AN5633 и давит SECAM). Дальше - больше ... Этот MUTE приходит на контроллер PCA84C640P/30, вывод-29 и давит сигнал IDENT. Контроллер думает что нет приёма с антенны и через некоторое время уходит в дежурку.
Поставил керамику (С409) 0,33 мкф - всё пошло. Ну и для порядка, если телек старый, заменить литы в БП; пайки; если успели скрутить - настроить контура SL501 , SL506, подстроечник SCR501.


ДОБАВЛЕНО 12/12/2010 23:28

andyoak2 писал:
набирай в Гугле " PC-04A TDA1940 ,нет звука
набрал и нашел смех




e e e e
Бывалый
Сообщения: 67

Сообщение #13 от 13/12/2010 18:05 цитата

всем спасибо проблема решилась заменой 0,22мф и немного подстроил контур AFT
answer
Передовик
Сообщения: 1878
answer

Сообщение #14 от 13/12/2010 18:10 цитата

e e e e писал:
набрал и нашел

google рулит! браво!
Led
Не светодиод!
Сообщения: 390
Led

Сообщение #15 от 13/12/2010 18:15 цитата

e e e e писал:
дело в том что настройки контуров сбиты или кондеры не в порядке ,не удаеться настроит ,проскакивает ,
Led писал:
дык аккуратно разбираешь контур,достаешь кондер

а если они давно изменили емкости?

Не меняют они емкость,ХЗ что там с ними приключается,но я так всегда и делаю,если не знаю номинала.Иногда даже подстраивать не надо,ставишь внешний и все дела.
