Эстония 006 стерео на FM диапазон

  Список форумов » Мастерская Самоделкина
На страницу 1, 2  След.
Следующая тема · Предыдущая тема
АвторСообщение
agaev012
Бывалый
Сообщения: 37

Сообщение #1 от 31/08/2020 09:25 цитата

Добрый день. Попался в руки данный аппарат.Хочу перестроить на FM диапазон блок УКВ.Блок на 2 лампах ;6Н3П и 6Ж5П. Информации в интернете не нашел.Помогите ,кто сможет.Хочется дать вторую жизнь аппарату
skolin
Передовик
Сообщения: 1182

Сообщение #2 от 31/08/2020 10:45 цитата

Блок УКВ это и есть FM блок. Что там хочешь? Перестроить на второй диапазон FM2 (по русски будет УКВ2). Не сможешь. Проще пристроить конвертер на одном двух транзисторах. Схем полно, заблудишься. Если хочешь экзотично то можно и на лампе :
https://telefunkin.livejournal.com/3728.html
agaev012
Бывалый
Сообщения: 37

Сообщение #3 от 31/08/2020 10:49 цитата

ТО что блок УКВ и FM одно и тоже я знаю.Хочу перестроить на диапазон 88-108Мгц.Ну или приблизительно . Если кто то уже переделывал это блок на FM-я был бы благодарен за схему переделки.Конвертер пока не хотел бы ставить.Но если переделать невозможно-то придется.Есть опыт перенастройки блоков от Мелодии и Риги 104,все получалось ,и довольно неплохо
БЕЗЫМЯННЫЙ
Бегущий по граблям
Сообщения: 7300

Сообщение #4 от 31/08/2020 12:33 цитата

agaev012, http://radiofokus.ru/Radiofok/modernizaciya/UKB-FM.djvu например.
agaev012
Бывалый
Сообщения: 37

Сообщение #5 от 31/08/2020 12:54 цитата

Спасибо. Я видел эту схему. Только меня смущает ,что в моем стоит блок УКВ на двух лампах.6Н3П и 6Ж5П. А эти блоки на лампе 6Н3П.Если ничего похожего на мой блок не найду.-я воспользуюсь этой схемой
n max
Модератор
<B>Модератор</B>
Сообщения: 16579

Сообщение #6 от 31/08/2020 13:43 цитата

Там катушки в которых двигаются алюминиевые сердечники по 4 витка вот один виток надо удалить далее подбором конденсатора по моему 22 пикофарада параллельно им,сначала на гетеродинном контуре попадаем в диапазон,потом во входном до получения хорошей чувствительности(делалось лично на блоке укв с лампой 6н3п).Как то так
agaev012
Бывалый
Сообщения: 37

Сообщение #7 от 31/08/2020 13:58 цитата

У меня такой блок УКВ.Схему приложил.Она похоже на вашу?

  docx.pdf  297.86 КБ  Скачано: 386 раз(а)
n max
Модератор
<B>Модератор</B>
Сообщения: 16579

Сообщение #8 от 31/08/2020 14:20 цитата

http://radiolamp.ru/prom/belarus/belarus-62-shem-1.gif
у меня такой девайс на даче я его и переделывал

ДОБАВЛЕНО 31/08/2020 14:24

лет этак 20 назад
agaev012
Бывалый
Сообщения: 37

Сообщение #9 от 31/08/2020 14:42 цитата

не тот. Подожду-может еще кто нибудь откликнется. Спасибо
БВК-
Участник
Сообщения: 199
БВК-

Сообщение #10 от 31/08/2020 16:01 цитата

Весь диапазон не получится перекрыть -"наш" 65-73 МГц - 8МГц
"Ихний" - 88-108 - 20Мгц
Ну как-то так
n max
Модератор
<B>Модератор</B>
Сообщения: 16579

Сообщение #11 от 31/08/2020 16:09 цитата

на тот момент у нас станции вещали с 93.5 до 103.5 в принципе попадало нормально как раз на весь диапазон.
Сейчас в этом девайсе блютуз стоит и радио через инет слушаю
agaev012
Бывалый
Сообщения: 37

Сообщение #12 от 31/08/2020 20:49 цитата

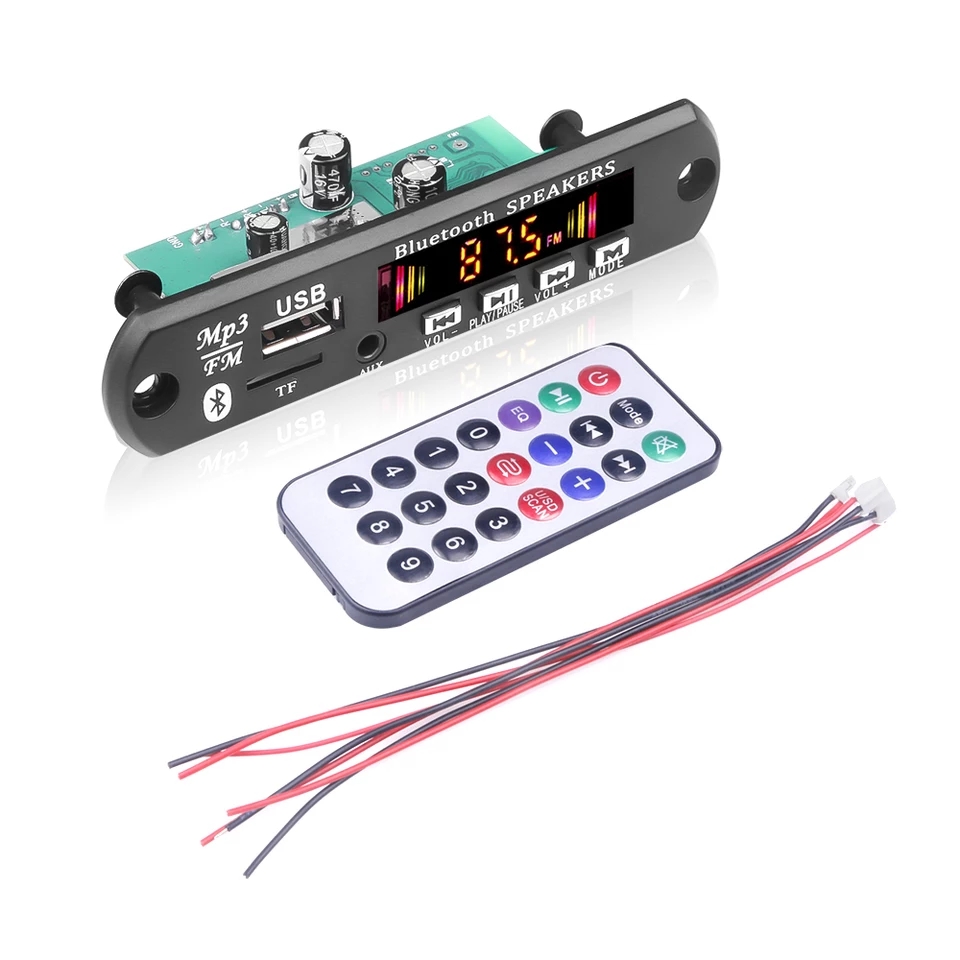

Блютуз модуль поставлю обязательно.Работы с девайсом много предстоит.Из непонятного для меня -перестройка укв блока.По нему информации не нашел нигде.Вот его схема




n max
Модератор
<B>Модератор</B>
Сообщения: 16579

Сообщение #13 от 31/08/2020 23:16 цитата

Я в те времена то же инфы не нашёл действовал по опыту переделки импортных магнитол на советский диапазон укв,коих в 90ые годы привозилось в нашу страну очень много+тогда на фм диапазоне ничего не вещало,поэтому народ был не против что б девайс ловил наш диапазон и издавал хоть какие то звуки вместо шипения.
Просто проделал это в обратном порядке.
Да и что бы это по фен-шую сделать приборчики понадобятся,чтоб потом чувствительность не пострадала.Если есть измеритель ачх то можно и за вечер эту работу осилить(это из опыта)
agaev012
Бывалый
Сообщения: 37

Сообщение #14 от 01/09/2020 09:07 цитата

Измерителя АЧХ нет.(.Но попробовать стоит.
skolin
Передовик
Сообщения: 1182

Сообщение #15 от 01/09/2020 18:55 цитата

Я же выше писал НЕ сможешь перестроить. Бесполезно, только испортишь блок. Если есть второй то можешь и изголяться. Для этого нужны приборы и очень большой опыт в этой области. Да и выше написали оба диапазона не перекроет. Конвертер это самое то.

ДОБАВЛЕНО 01/09/2020 19:07

Можно попробовать поставить варикап соответствующий и повысить напругу до 45 Вольт. Тогда возможно потянет а катушку L2 зашунтировать резистором.
n max
Модератор
<B>Модератор</B>
Сообщения: 16579

Сообщение #16 от 01/09/2020 23:13 цитата

варикап тут для апчг скорее всего применён(все таки девайс высшего класса),а настройка осуществляется движением сердечников из алюминия внутри катушки.Вроди так.Если с катушки откинуть один виток то изменение индуктивности от движения сердечника будет более внушительным.Емкости кандёров можно пересчитать для частоты 100мгц(грубо)с потом уменьшив их пропорционально.
Вот лампы если подсели могут не потянуть на такой частоте,особенно гетеродин тогда кина не будет+стереодекодер придётся менять на импортный т.к. на фм другая система кодирования стерео сигнала.тогда всё будет по фен шую.и на выходе получим полноценный девайс
skolin
Передовик
Сообщения: 1182

Сообщение #17 от 02/09/2020 04:56 цитата

n max писал:
варикап тут для апчг скорее всего применён(все таки девайс высшего класса),а настройка осуществляется движением сердечников из алюминия внутри катушки.Вроди так.

Да , похоже так.
agaev012
Бывалый
Сообщения: 37

Сообщение #18 от 02/09/2020 08:25 цитата

варикап тут для апчг скорее всего применён(все таки девайс высшего класса),
Да, для АПЧГ.Принцип работы настройки пока не знаю. На выходных разберу.Выложу фотки.
agaev012
Бывалый
Сообщения: 37

Сообщение #19 от 18/09/2020 12:53 цитата

Принял решение не курочить блок,а поставить параллельно ему планку УКВ от известного изготовителя планок с Ютуба.О результате отпишусь.Пока почистил контакты переключателей.
Brightshadow
Завсегдатай
Сообщения: 467
Brightshadow

Сообщение #20 от 06/05/2021 14:32 цитата

Георгий Веревкин в ютубе наберите. У него есть несколько подробных видео.
