Samsung CX-7000W шасси DTV-100

Клоны: Dual ST3250VT / Palladium 100/16:9DPL, TV70435/P/PDS / Schneider 70224/P, 70237/P/DPS

.......

.......

СХЕМА шасси DTV-100
ПРОШИВКА на шасси DTV-100
Service - Info DTV-100
ВХОД В СЕРВИСНОЕ МЕНЮ

СОСТАВ ШАССИ:

Main - 33424-100379
Micom - SDA30C164
Memory - EPROM, UV; Memory Size:1Mbit - 27C1001,
EEPROM 2kx8 bit - 24C16CB1
Memory Sync Controller III - SDA9220-5
Dynamic Sequential Access Memory - SDA9251-2X
SMPS - TDA4605 & IRFBC40
TR Chopper - 40323-39 103834C0-P1
SAW - G3354K
Video - TDA4780, SDA9280
VIF - TDA4474
Picture Processor - SDA9290-5
Analog/Digital Converter - SDA9205-2
Vertical - TDA8172
Teletext - SDA5273P
Clock Sync Generator - SDA9257
Sound - TDA7264
Stereo - MSP3400C PS C6
БП - TDA4605-2 & BUZ91A
Tuner - 3402PHC
Tube - Philips A66EAK252X44
FBT -
HOT - даташит на 2SC5129 ?
RGB Amp. - TDA6111Q
Пульт: - 221
IC remote -
Other ICs -

ТЕМЫ С НЕИСПРАВНОСТЯМИ:

DTV100 при включении зависает
Schneider TV100 звук
Bключить "DK
Schneider TV-100-70224/P какой HOT?
SCHNEIDER TV-100-70224 как вкл. DK ?, вход в сервис
Вход в сервис DUAL TV ST 2850VT
Помогите найти сервис мануал
PALLADIUM 100Hz TV-100-70227/P пульт
TV100-70224P (DTV100), нет звука
Ищу схему TV Schneider шасси DTV-100
Samsung шасси DTV-100 - переходит в ДР
Помогите найти сервис мануал
B.B.
Мастер
Сообщения: 11566
B.B.

Сообщение #2 от 19/04/2010 17:06 цитата

Nik29-7777, я все скачал. Молодец. классно! Спасибо. Вот только нет состава и прошивки, да и пульт бы желательно.
goga_tv
Фанат форума
Сообщения: 4857
goga_tv

Сообщение #3 от 19/04/2010 17:17 цитата

Nik29-7777,
Цитата:
Samsung CX-7000W шасси DTV-100

уточни DTV-100 или TV-100 ? по моих записях идет как TV-100.
Схема супер классно! спасибо.
Nik29-7777
Бывалый
Сообщения: 47

Сообщение #4 от 19/04/2010 23:16 цитата

Вот такого шасси у вас пока нет.
Фото плат и шасси с модели Samsung CX-7000W шасси DTV-100. И схема с хорошим качеством в отличии от той, что лежит у вас.

B.B.
Пульта родного не поступило, был BQS 315 (он вообще половину кнопок не распознаёт на этом шасси) и работал я с RC5-BP6 так как на BQS 315 не нашёл кнопки ОК. Насчёт состава всё вроде видно на фотках. (Вот пишу.... Звук MSP3400C-PS-C6, SDA5273P Текст, Microcontroller SDA30C164, TDA4780 Видеопроцесор, TDA4474 Multistandard Video-IF, SDA9257 Clock Sync Generator, Memory Sync Controller III SDA9220-5, Picture Processor SDA9290-5, Triple 8-Bit Analog-to-Digital-Converter SDA9205-2, Dynamic Sequential Access Memory for Television Applications (TV-SAM) SDA9251-2X, Видеоусилитель TDA6111Q(3 шт-на плате кинескопа), TDA 7264 Power AMP 2X25W, TDA8172 - выходной каскад блока кадровой развертки, Процессор изображения SDA9280, HOT C5129 (Но телевизор был до меня в ремонте года 3 назад.) Поступил как. При закрытии задней крышки пропадали цвета или полностью изображение или сам выключался - вылечил пропайкой и чисткй контактов плат)Зато я целый час отмывал ящик чтоб фотки хорошие сделать )))
прошивку не могу - нет программатора. В самой прошивке не нравится одно - что при скане каналов они не добавляются в список - приходится самому ручками.

goga_tv
Скорее всего что DTV-100 - по схеме совпадает всё. Хотя утверждать не могу, не видел фоток такого шасси ещё.
И кстати, кто подскажет где пропало моё вложение с фотками шасси? хммм...
Alexasha
Нелегал
Сообщения: 13962
Alexasha

Сообщение #5 от 20/04/2010 00:10 цитата

Nik29-7777 писал:
И кстати кто подскажет где пропало моё вложение с фотками шасси?

Фотки в надёжном месте, скоро выложим в базу.
Yuritsh
Фанат форума
Сообщения: 18498
Yuritsh

Сообщение #6 от 20/04/2010 11:15 цитата

Nik29-7777 писал:
Зато я целый час отмывал ящик чтоб фотки хорошие сделать
классно! классно! классно!
goga_tv
Фанат форума
Сообщения: 4857
goga_tv

Сообщение #7 от 20/04/2010 18:04 цитата

Nik29-7777, У меня на ТВ с твоими патрохами написано TV-100 вот фото.




Alexasha
Нелегал
Сообщения: 13962
Alexasha

Сообщение #8 от 20/04/2010 18:07 цитата

goga_tv писал:
У меня на ТВ с твоими патрохами написано TV-100 вот фото.

Схема его? В ней-то DTV пишут.
goga_tv
Фанат форума
Сообщения: 4857
goga_tv

Сообщение #9 от 20/04/2010 18:13 цитата

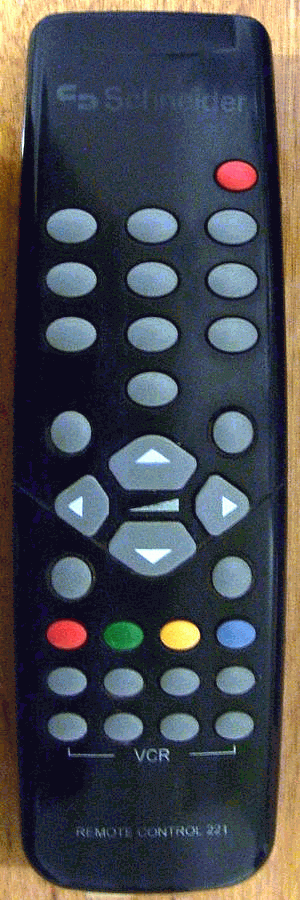

вот пульт к этому ТВ

Alexasha, я не знаю, что пишут в схеме, я знаю, что это шасси TV-100. Схему сравню!

Nik29-7777,
Цитата:
На моём есть ещё кнопки F1 F2 F3 (эти функции настраиваются в меню)
на "моем" эти кнопки тоже есть, только подзатерлись (второй ряд снизу). А пульт оригинальный от Schneider (специально себе оставил, в сервис входить) Поддерживает одновременное нажатие двух клавиш.
Nik29-7777 а у тебя на задней крышке надписей не осталось? Я первый раз слишу о DTV-100, а их через меня прошло очень много, и у всех на задней крышке было, как на фотке, кот. я выложил. (возможно и различие имменно в ZFM)
DK у тебя родной стоял?

  3_144.gif  135.39 КБ  Скачано: 7870 раз(а)
Nik29-7777
Бывалый
Сообщения: 47

Сообщение #10 от 21/04/2010 00:47 цитата

У меня в ящике схема Один в один та которую я выкладывал за исключением блока ZFM (он распаян наполовину а на схеме эта половина есть) а в схеме указано DTV-100 / схему TV-100 не видел.
На моём есть ещё кнопки F1 F2 F3 (эти функции настраиваются в меню) Info...Я сначала с BQS315 пультом не разобрался , а потом дошло что он расчитан на 3 режима и вот при выборе TV3 Все кнопки работают как положено...к чему это я ..у тебя маловато кнопок на пульте для всех функций этого телевизора.А главное нет кнопки ОК без неё никак на этом телевизоре.
B.B.
Мастер
Сообщения: 11566
B.B.

Сообщение #11 от 21/04/2010 07:41 цитата

Шасси конкретно --> DTV100 Schneider. Остальные фирмы, клонируя его, дописывают свою абревиатуру.
Так что - все правы. голливудская улыбка
Nik29-7777
Бывалый
Сообщения: 47

Сообщение #12 от 21/04/2010 11:37 цитата

Вот тут немного поработал и собрал Человеческую схему из pdf .(не надо искать одно на 1й странице вторую часть на последней )))
Правда и размерчик получился....4 листа схем разрешением примерно 7000х4700.
goga_tv
На задней крышке только:
SAMSUNG
Type: CX-7000W
Netzanschlub: AC200-240V ~ 50Hz
Samsung Electronics GmbH Made in Europe
Ident-Nr.:(Fur Kundendienstzwecke)
Ident-No.:(For after-sales service)
Ну и штрихкод
007513500210193933
Вроде как схемы по элементам не такие и вид шасси тоже...

  DTV-100.rar  9.04 МБ  Скачано: 767 раз(а)
goga_tv
Фанат форума
Сообщения: 4857
goga_tv

Сообщение #13 от 21/04/2010 13:31 цитата

Nik29-7777, Спасибо за схему, класно ты ее сделал! браво! классно!

Вот рабочая прошивка для этого ТВ

  schnaider_tv100_1.rar  669 Байт  Скачано: 619 раз(а)
